Inbetriebnahme

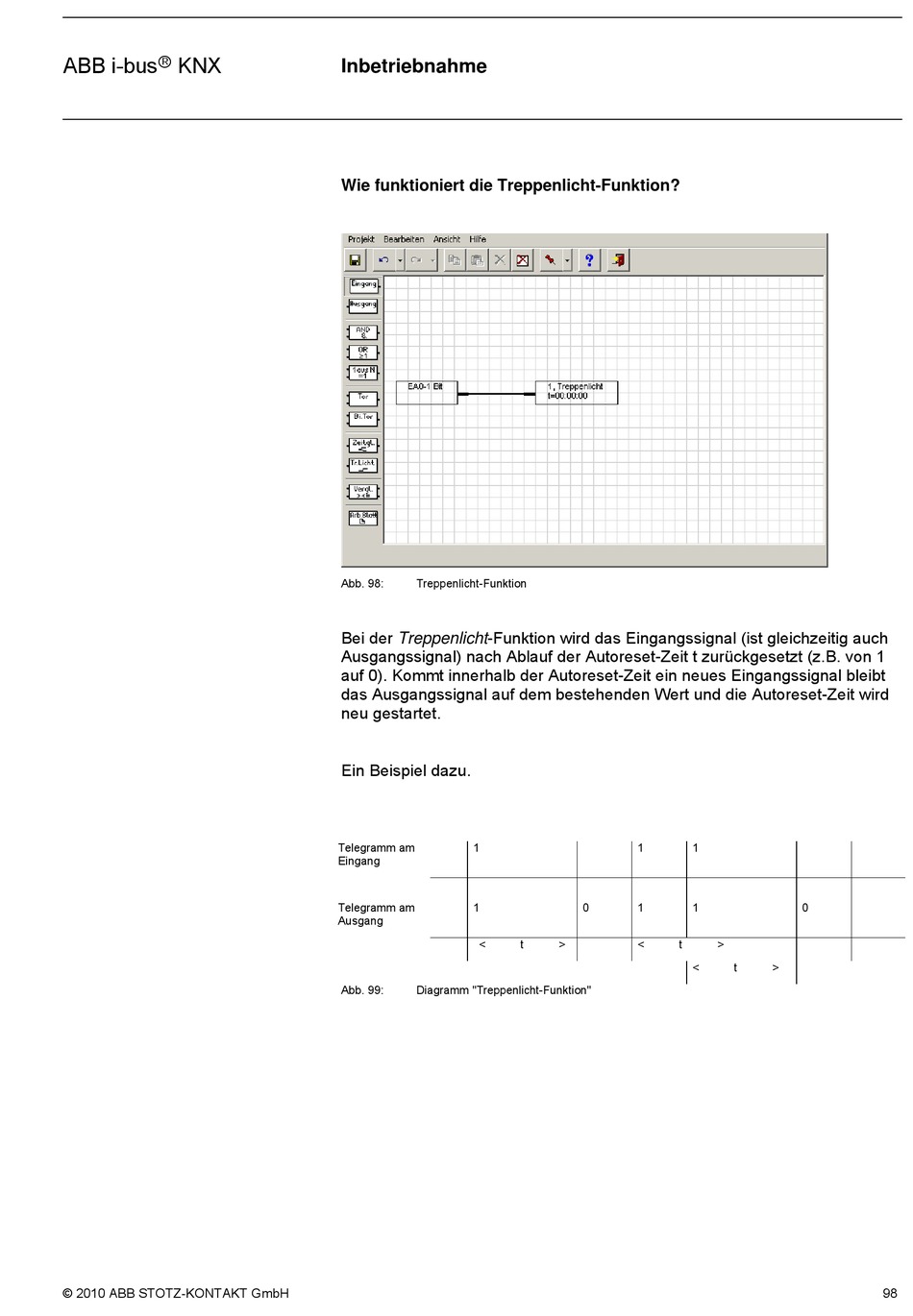

Wie funktioniert die Treppenlicht-Funktion?
Abb. 98: Treppenlicht-Funktion
Bei der Treppenlicht-Funktion wird das Eingangssignal (ist gleichzeitig auch
Ausgangssignal) nach Ablauf der Autoreset-Zeit t zurückgesetzt (z.B. von 1
auf 0). Kommt innerhalb der Autoreset-Zeit ein neues Eingangssignal bleibt
das Ausgangssignal auf dem bestehenden Wert und die Autoreset-Zeit wird
neu gestartet.
Ein Beispiel dazu.
Telegramm am 1
Eingang
Telegramm am 1
Ausgang
<
Abb. 99: Diagramm "Treppenlicht-Funktion"
1 1
0 1 1
t > < t
<
0
>
t >
