3. Odstranjevanje in namestitev akumulatorja.
A. Za odstranitev akumulatorja enoto rahlo
nagnite, da akumulator zdrsne v drugo
roko.
B. Za namestitev akumulatorja vstavite
kontaktni konec ponovno napolnjivega
akumulatorja v nadzorno kamero
microEXPLORER , kot kaže Slika 3.
4. Ponovno namestite pokrov akumulatorja
(Slika 2) , da se zaskoči na svoje mesto,
tako da zaporni gumb potisnete proti sredini
in sprostite, nakar se vklopi zapora.
Namestitev kabla snemalne glave
Da bi lahko uporabljali nadzorno kamero
microEXPLORER , mora biti kabel snemalne glave
priključen na ročni prikazovalnik. Za priključitev
kabla na ročni prikazovalnik poskrbite za pravilno
poravnavo ključa in reže (Slika 4). Ko sta
poravnana, s prstom zategnite vzbokli gumb za
pridržanje priključka.
Reža

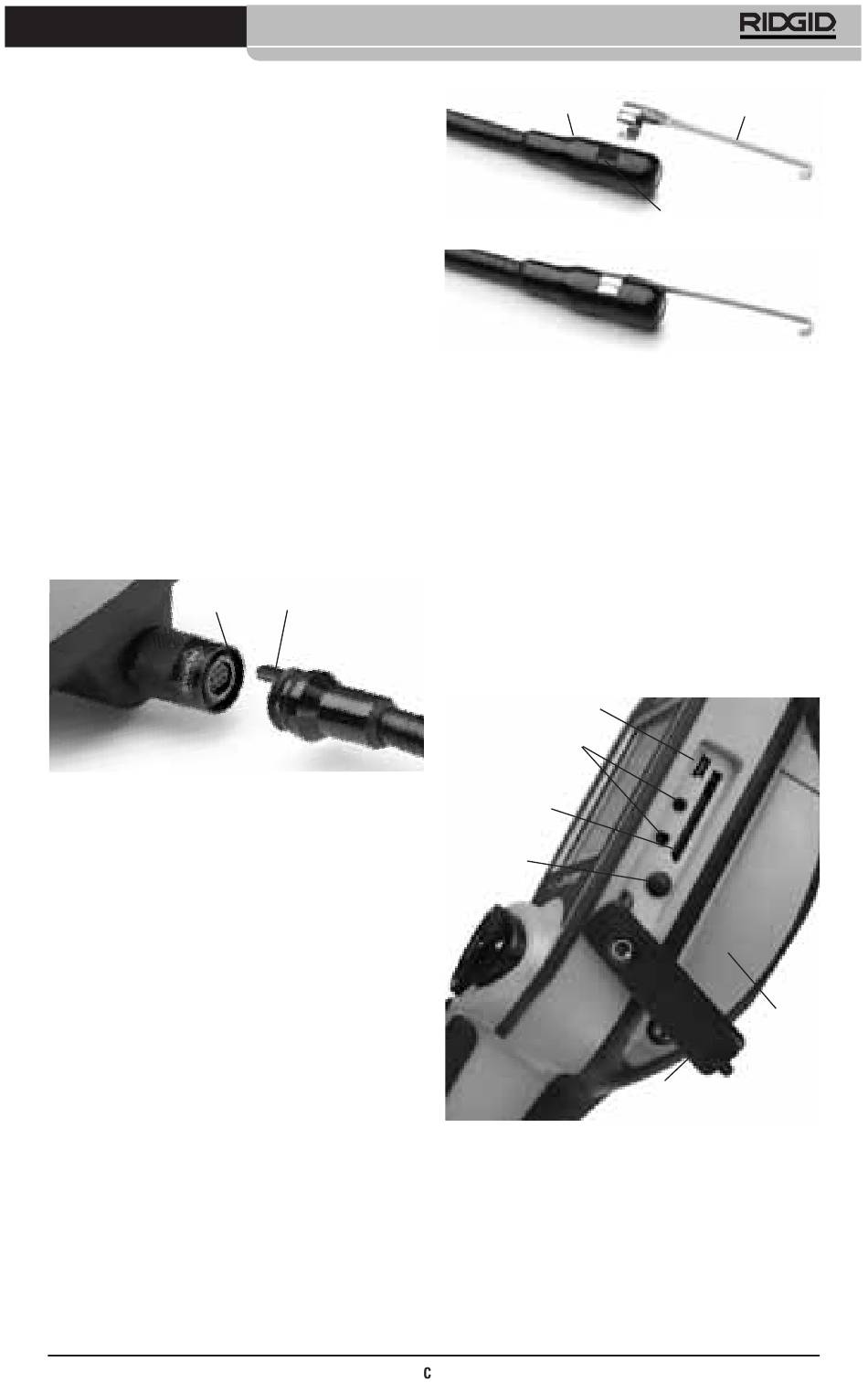

Slika 4 – Kabelske povezave
Na voljo so 1 m in 2 m kabelski podaljški za
podaljšanje dolžine vašega kabla do 9 m. Za
namestitev podaljška najprej odstranite kabel
kamere od prikazovalnika, tako da zrahljate grčasti
gumb. Podaljšek priključite na ročni prikazovalnik,
kot je opisano zgoraj (Slika 4). Del kabla kamere s
ključem povežite z podaljškom z režo in zategnite
s prstom grčasti gumb za pridržanje priključka na
svojem mestu.
Namestitev pribora kamere
Trije vključeni deli dodatne opreme (ogledalo,
kljuka in magnet) (Slika 1) se priključijo na
snemalno glavo na enak način.
Za povezavo držite snemalno glavo, kot kaže Slika
5. Polkrožni konec dodatka spustite preko ploskev
snemalne glave, kot kaže Slika 5. Nato zavrtite
dodatek za 1/4 obrata, tako da se dolgi krak
dodatka razteza navzven, kot kaže (Slika 6).
microEXPLORER
Ključ
Ridge Tool ompany
™ Digitalna nadzorna kamera
Snemalna glava
Slika 5
Slika 6 - Namestitev dodatkov
Namestitev kartice SD
Z uporabo jezička na pokrovu vrat (Slika 7) dvignite
in potegnite ter odstranite pokrov, da se pokaže
reža za kartico SD. Vstavite kartico SD v režo in
pazite, da kontakti gledajo proti vam in da poševni
del kartice gleda navzdol. Ko je kartica SD
nameščena, se bo na spodnjem desnem delu
zaslona prikazala majhna ikona kartice SD, s
številko slik ali dolžino videa, ki se lahko shrani na
kartici SD.

Gumbi, krmilni elementi in vrata

Mini USB vrata
Dodatna vrata
za dodatno
opremo
Reža za
kartico SD
Gumb za
VKLOP/
IZKLOP
Slika 7 - Pokrov vrat
Dodatna oprema
Ploskve
Vrata za
razširitve
Za druge
dodatke
(naprodaj
Pokrov
posebej)
vrat
