AVENTICS | CL03/CL03-XL | R402000141–BDL–001–AE

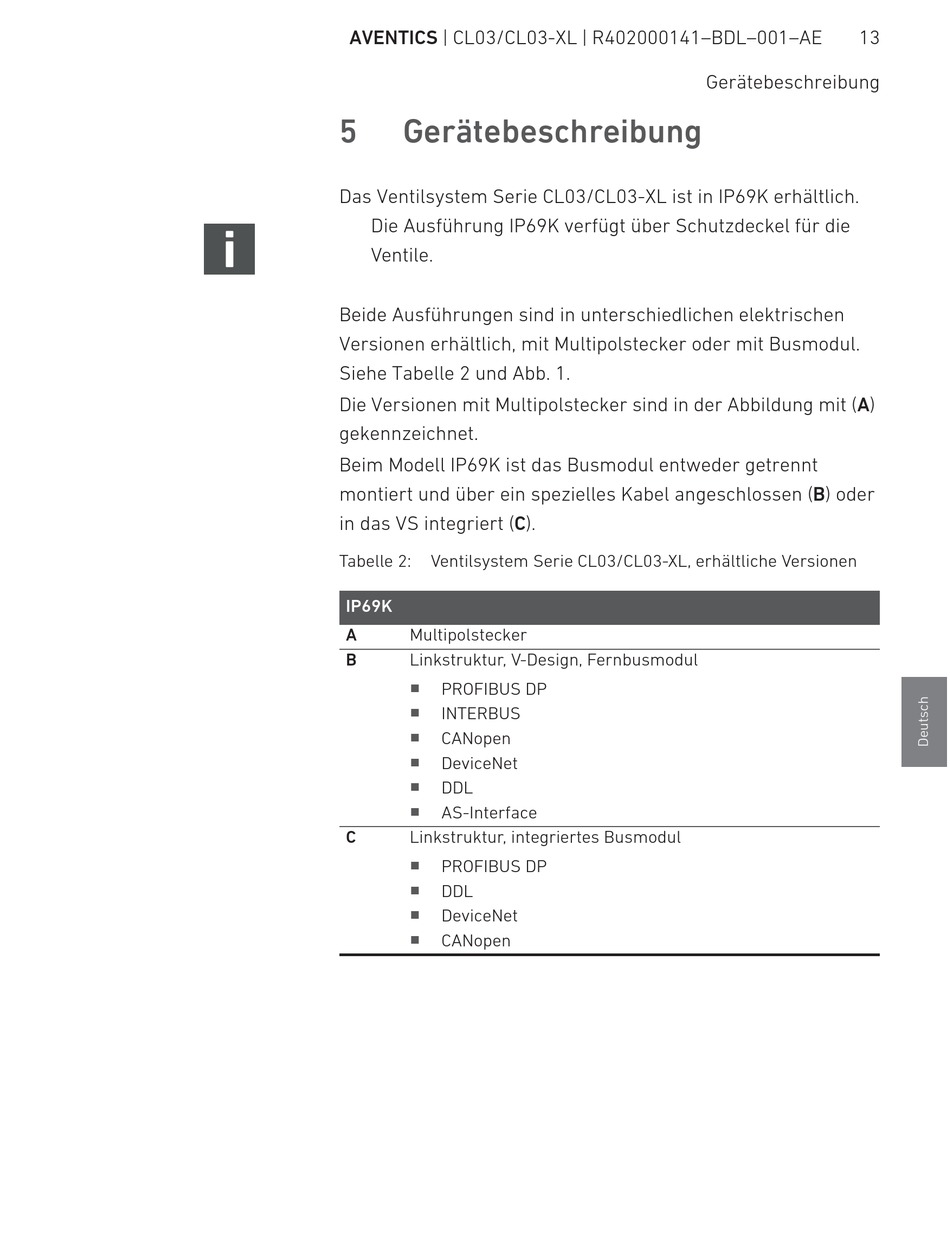

5 Gerätebeschreibung
Das Ventilsystem Serie CL03/CL03-XL ist in IP69K erhältlich.
Die Ausführung IP69K verfügt über Schutzdeckel für die
Ventile.
Beide Ausführungen sind in unterschiedlichen elektrischen
Versionen erhältlich, mit Multipolstecker oder mit Busmodul.
Siehe Tabelle 2 und Abb. 1.
Die Versionen mit Multipolstecker sind in der Abbildung mit (A)
gekennzeichnet.
Beim Modell IP69K ist das Busmodul entweder getrennt
montiert und über ein spezielles Kabel angeschlossen (B) oder
in das VS integriert (C).
Tabelle 2: Ventilsystem Serie CL03/CL03-XL, erhältliche Versionen
IP69K
A Multipolstecker
B Linkstruktur, V-Design, Fernbusmodul
W
PROFIBUS DP
W
INTERBUS
W
CANopen
W
DeviceNet
W
DDL
W
AS-Interface
C Linkstruktur, integriertes Busmodul
W
PROFIBUS DP
W
DDL
W
DeviceNet
W
CANopen
13
Gerätebeschreibung
