Smyčkové regulační ventily se zabudovávají do potrubí na teplou vodu centrálního vytápění a chladicích zařízení a
umožňují vzájemné hydraulické vyvážení potrubních okruhů. Jmenovité hodnoty DN 15 až DN 25 jsou pomocí demo-
bloku číslo výrobku 118 80 51 bez vypouštění zařízení:
- přestavitelné na regulátor diferenčního tlaku
- schopné termostatizace
- určené pro osazení elektromotorických pohonů, elektrotermických pohonů a "EIB", příp. "LON" pohonů.
U jmenovitých hodnot DN 32 a DN 40 mohou být přímo využity výše uvedené přestavby.
Jmenovitou hodnotu DN 50 je možno přestavět na regulátor diferenčního tlaku. Za tímto účelem je nutno vypustit sou-
stavu.
K dodání jsou rovněž izolace využitelné do teploty 80 ˚C (slouží také jako obal). Pro jmenovité šíře DN 15 - DN 40 je
možno také objednat jako příslušenství separátní izolace do teploty až 120 ˚C. Obě izolace jsou použitelné v oboru
chlazení díky dodatečné vrstvě z polystyrolu.
Je třeba dbát na to, aby armaturou proudil vždy tok ve směru šipky a aby před ní byl ponechán rovný kus potrubí o
délce trojnásobku průměru potrubí (3 x D).
Požadované hodnoty přednastavení je možno odečíst z průtokového diagramu (viz tabulka hodnot). Všechny
mezihodnoty jsou nastavitelné plynule.
Zvolené přednastavení lze odečítat na dvou stupnicích (základní nastavení na podélné stupnici, jemné nastavení na
obvodové stupnici, viz obr.). Zvolené přednastavení zůstává i tehdy, když se smyčkový regulační ventil uzavře.
Přednastavení:
1. Nastavit hodnotu přednastavení na smyčkovém regulačním ventilu otáčením ručního kolečka.
a. K vyznačení základního nastavení slouží podélná stupnice ve spojení s ryskou posuvné části.
Poloviční pootočení ručního kolečka představuje právě vzdálenost dílků na podélné stupnici.
b. K vyznačení jemného nastavení slouží obvodová stupnice na ručním kolečku ve spojení s údajem na značce.
Dělení obvodové stupnice odpovídá 1/10 polovičního pootočení ručního kolečka.
2. Vymezení hodnoty přednastavení otáčením vnitřního vřetena až na doraz ve směru hodinových ručiček. K tomu se
použije šroubovák o šířce 3 až 4 mm.
3. Zablokování nastavených hodnot je možné pomocí blokovacího kolíčku (příslušenství).
Pro přednastavení a regulaci množství vody nabízí Oventrop 2 měřící přístroje :
Měřicí přístroj Oventrop "OV-DMC 2"
Měřicí přístroj Oventrop "OV-DMPC"
Technické změny vyhrazeny.
8

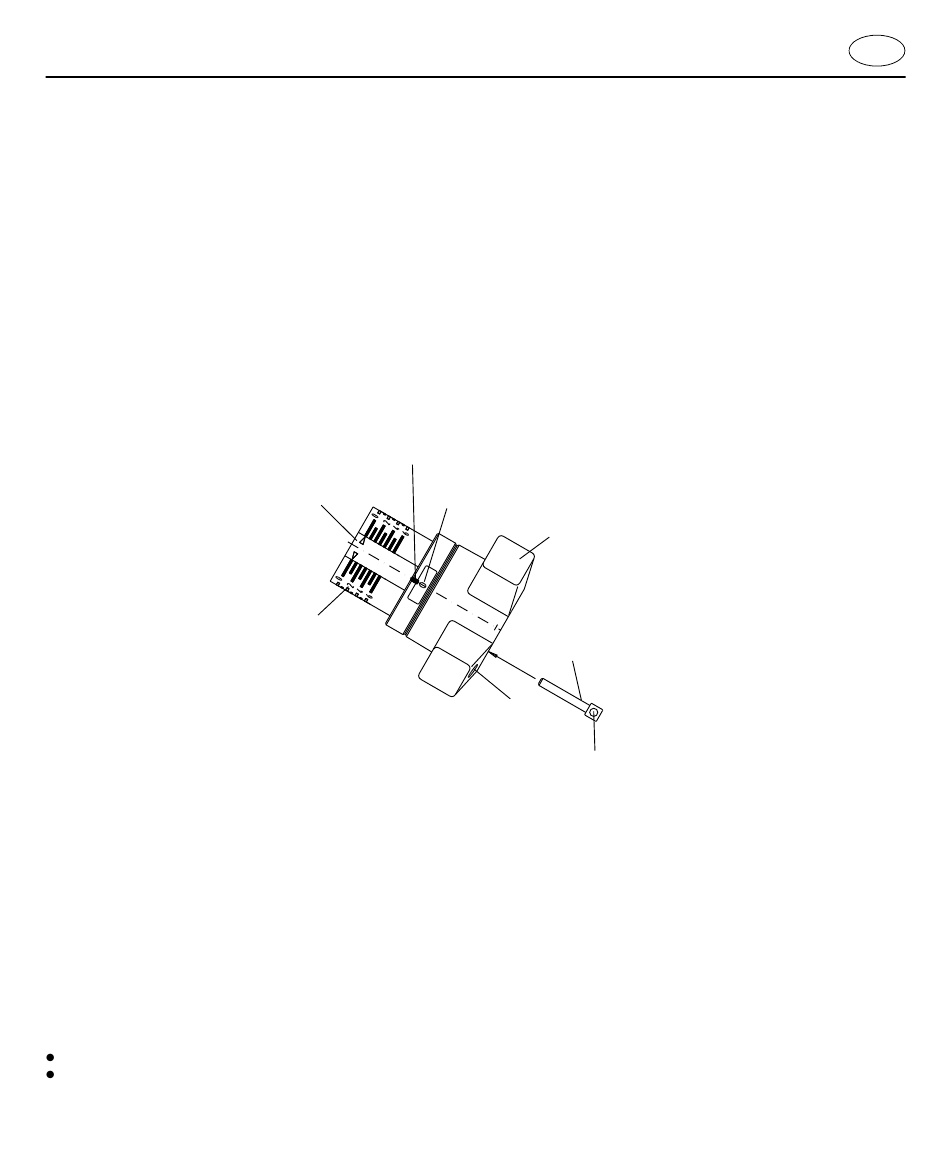

Přednastavení
Zna čka
Ryska
posuvné části
Z á kladn í nastaven í
na pod élné stupnici
Jemn é nastavení
na obvodové stupnici
Ru ční kolečko
Blokovací kolí ček
Otvor pro
plombovac í dr á t
Díra pro plombovací dr á t
CZ
