Oventrop strangregelventielen worden in leidingen van warmwater-centraleverwarmingsinstallaties en koelinstallaties
ingebouwd en maken een hydraulische inregeling van leidingen onder elkaar mogelijk. Zonder de installatie te ledigen,
kunt u de afmetingen DN 15 tot DN 25 met behulp van het demoblock met art. nr. 118 80 51:
– ombouwen tot verschildrukregelaar
– thermostatiseren
– geschikt maken voor gebruik van elektromotorische, elektrothermische en «EIB»- resp. «LON» motoren.
Bij de afmetingen DN 32 en DN 40 kunnen de bovenvermelde omschakelingen direct overgenomen worden.
De afmeting DN 50 kan worden omgebouwd tot differentiaaldrukregelaar. Daarvoor is het noodzakelijk om de installa-
tie eerst te ledigen.
De levering omvat ook isolatie voor insteltemperaturen tot 80 °C (dient ook als verpakking). Bovendien is als toebeho-
ren van de afmetingen DN 15 tot DN 40 een aparte isolatie voor insteltemperaturen tot 120 °C te verkrijgen. Beide iso-
laties zijn door bijkomende polystyrol schalen voor koeling te gebruiken.
Men moet er op letten dat de kraan altijd in pijlrichting doorstroomd wordt en voor de kraan een recht stuk buis van
3 x D (3 x doormeter) voorhanden is.
De gevraagde instelwaarden kunnen afgeleid worden van het debietdiagram (zie gegevensblad). Alle tussenwaarden zijn
traploos instelbaar.
De gekozen voorinstelling is van beide schalen afleesbaar (basisinstelling op de lengteschaal, fijninstelling op de
omtrekschaal, zie afb.) De instelling van de voorinstelling blijft ook behouden als de strangregelkraan gesloten wordt.
Voorinstelling:
1. de voorinstelling aan de strangregelkraan instellen door aan het handwiel te draaien.
a. De aanwijzing van de basisinstelling wordt op de lengteschaal ingesteld door de schuifaanwijzer.
Een halve omwenteling van het handwiel komt overeen met een schaalstreep op de lengteschaal.
b. De aanwijzing van de fijninstelling wordt op de omtrekschaal gedaan door het cijfer tegenover de markering.
De indeling van de omtrekschaal komt overeen met het 1/10-slag draaien van het handwiel.
2. Begrenzing van de instelde voorinstelwaarde geschiedt door de binnenliggende instelspindel met de klok mee te
draaien tot aan de aanslag. Gebruik hiervoor een schoevendraaier met een afmeting van ca. 3 tot 4 mm.
3. Blokkering van de instelwaarden is mogelijk door de blokkeerstift (toebehoren).
Voor de voorinstelling en inregeling van het waterdebiet heeft Oventrop twee meetcomputers:
Oventrop "OV-DMC 2" meetsysteem
Oventrop "OV-DMPC" meetsysteem
Technische wijzigingen vorbehouden.
4

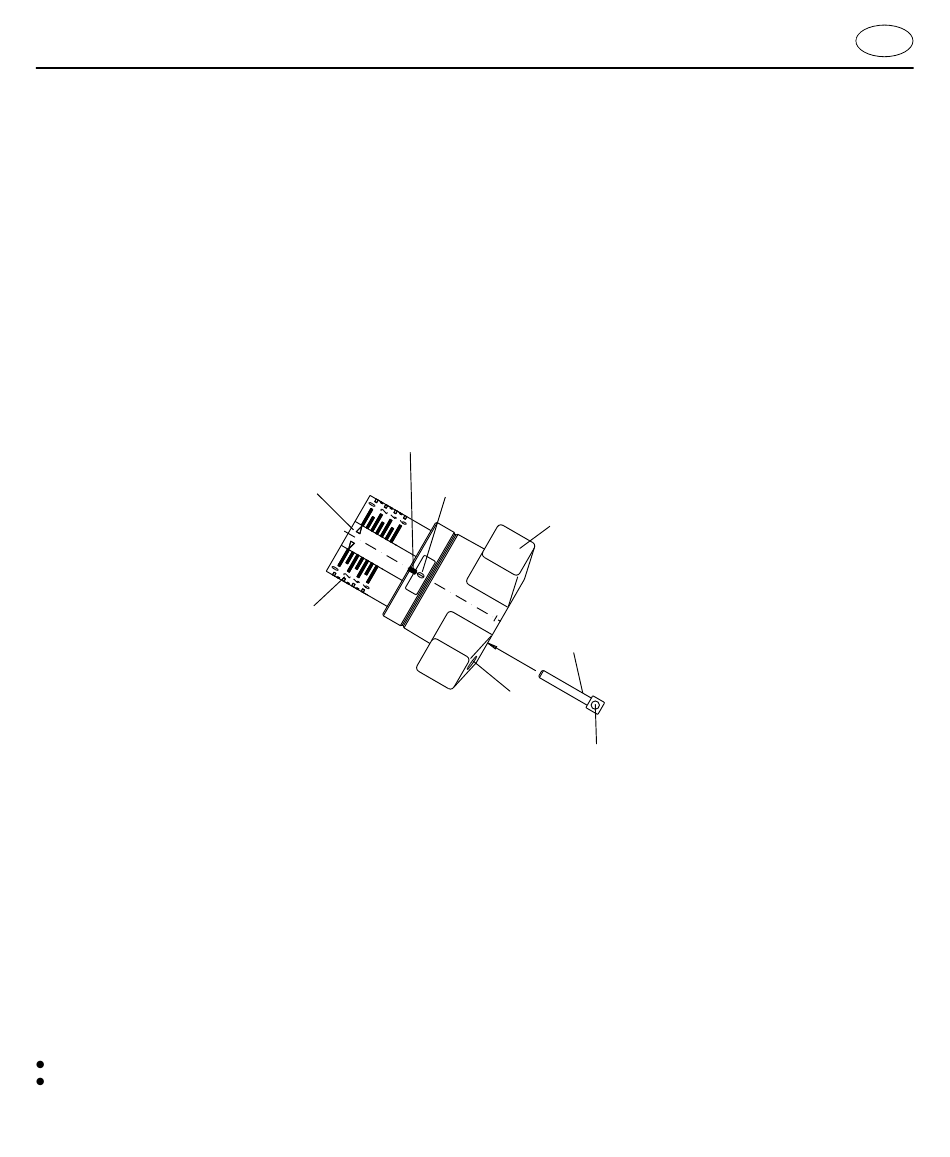

Voorinstelling
markering
schuifaanwijzer
basisinstelling op
lengteschaal
fijninstelling op
omtrekschaal
handwiel
blokkeerstift
opening voor
verzegelingsdraad
boring voor verzegelingsdraad
