Slučkové regulačné ventily Oventrop sa osádzajú do okruhov (slučiek) teplovodných - vykurovacích systémov a chla-
diacich systémov a umožňujú vzájomné hydraulické vyváženie jednotlivých slučiek. Slučkové regulačné ventily DN15
- DN 25 je možné pomocou Demobloku Art. č. 118 80 51 bez vypustenia systému
- prestaviť na regulátor diferenčného tlaku
- termostatizovať
- použiť pre nasadenie elektromotorického, elektrotermického a "EIB" resp. "LON"
servopohonu
U slučkových regulačných ventilov DN 32 DN 40 môžeme vyššie uvedené možnosti prestavovania vykonať priamo.
Ventil dimenzie DN 50 môže byť prestavený na regulátor diferenčného tlaku.
Objem dodávky taktiež zahŕňa izoláciu pre prevádzkovú teplotu do 80 ˚C (slúži tiež ako obal). Pri dimenziách DN 15 -
DN 40 je možné dostať ako príslušenstvo samostatnú izoláciu pre prevádzkovú teplotu do 120 ˚C. Obidve izolácie je
možné použiť v aka
Doplňujúcej polystyrolovej vrstve aj v oblasti chladenia. Je potrebné dbať na to, aby armatúra bola zabudovaná vždy
tak, aby smer prietoku bol v smere šípky a pred armatúrou bol priamy kus potrubia 3 x D ( 3 x priemer).
Požadované hodnoty prednastavenia je možné odvodiť z prietokového diagramu (pozri dátový list). Všetky medzi
hodnoty je možné plynule nastaviť.

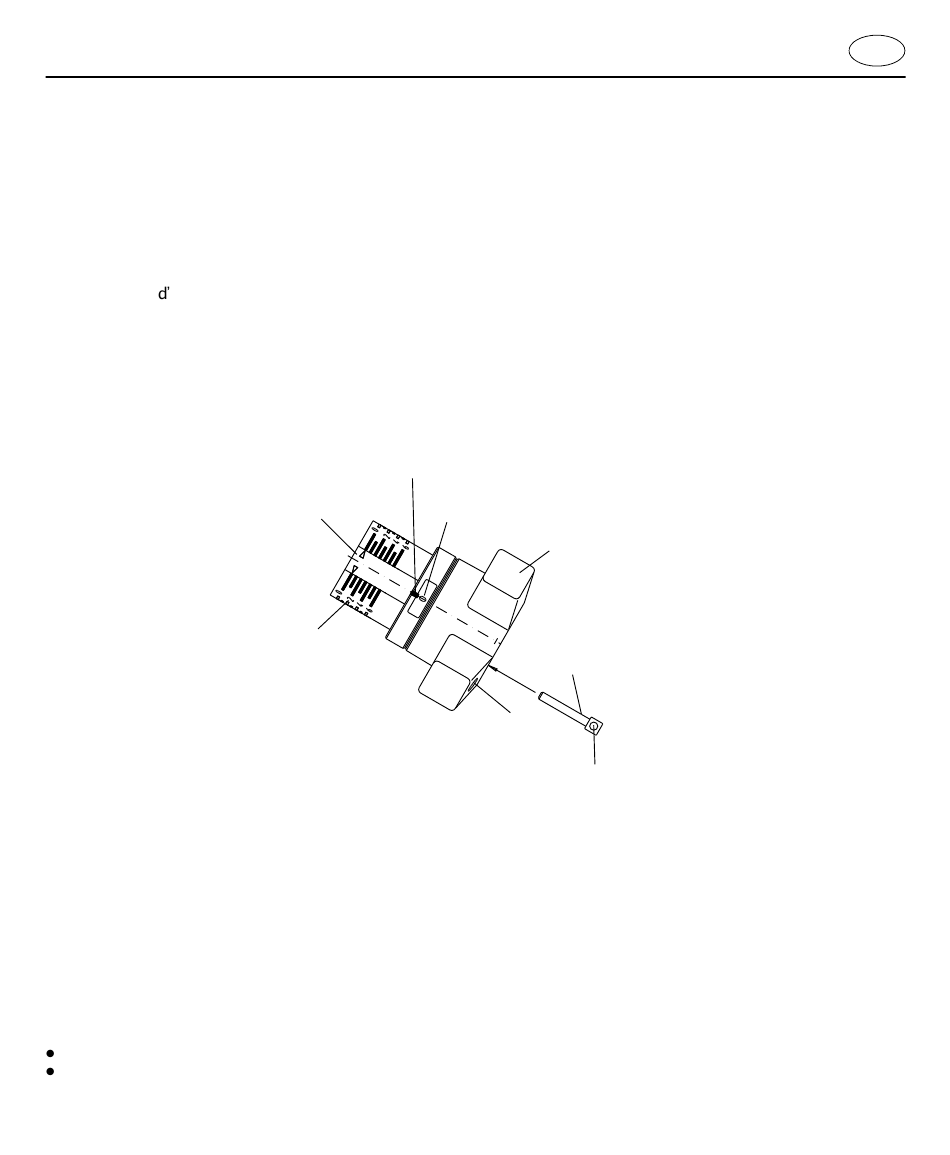

Zvolené prednastavenie je možné odpočítať na dvoch stupniciach (základné prednastavenie na pozdĺžnej stupnici,
jemné prednastavenie na obvodovej stupnici, pozri obr.) Hodnota prednastavenia zostáva zachovaná aj vtedy, ak sa
slučkový regulačný ventil uzavrie.
Ryska posuvnej
časti
Základn é prednastavenie
na pozdÍžnej stupnici
Prednastavenie:
1. Hodnotu prednastavenia na slučkovom regulačnom ventile nastaviť otáčaním ručného kolieska.
a. základné nastavenie dosiahneme nastavením rysky posuvnej časti na požadovaný dielik pozdĺžnej stupnice.
Otočenie ručného kolieska o polovicu otáčky zodpovedá dieliku na pozdĺžnej stupnici.
b. Jemné prednastavenie dosiahneme nastavením ručného kolieska na hodnoty vyznačené na obvodovej stupni-
ci. Delenie obvodovej stupnice je po 1/10 pol -otáčky ručného kolieska.
2. Vymedziť hodnotu prednastavenia otáčaním vo vnútri ležiaceho nastavovacieho vretena v smere chodu hodino-
vých ručičiek až na doraz. K tomu použiť skrutkovač so šírkou hrany cca. 3 až 4 mm.
3. Blokovanie prednastavených hodnôt je možné pomocou blokovacieho kolíka (príslušenstvo).
Pre prednastavenie a vyregulovanie množstva vody ponúka Oventrop 2 meracie prístroje:
Oventrop "OV-DMC 2" - merací systém
Oventrop „OV-DMPC " - merací systém
Technické zmeny vyhradené.
Prednastavenie
Zna čka
Jemn é prednastavenie
na obvodovej stupnici
Otvor pre
plombovací drôt
Diera pre plombovací drôt
Ru čné koliesko
Blokovací kolík
