Schritt 13
JD24-GE
(8)
Die Dachpaneele werden am besten
mit einer Stufenleiter montiert.
Beginnen Sie mit der Installation
der Dachpaneele auf der hinteren,
rechten Seite. Alle Dachschrauben
müssen mit einer U-Scheibe unterlegt
werden.
HINWEIS
Überprüfen Sie die Diagonalen
im Gerätehaus und stellen Sie
sicher, daß das Haus rechtwinklig
ist. Dadurch passen die Dachpa-
neele besser und die Bohrungen
decken sich.
1
Die Dachpaneele nach ihrer Num-
mer sortieren und an der richtigen
Stelle gegen das Gebäude lehnen.
2
Ein rechtes Dachpaneel gegen
die hintere rechte Ecke legen und
mit selbstschn.
Schrauben und
Schrauben am Giebel und den
Dachträgern befestigen. Zu diesem
Zeitpunkt das untere Ende der Pa-
neele noch nicht an den seitlichen
Dachrahmen befestigen.
Hinweis: Zur richtigen Ausrichtrung
befolgen Sie bitte die angegebene
Befestigungsreihenfolge.

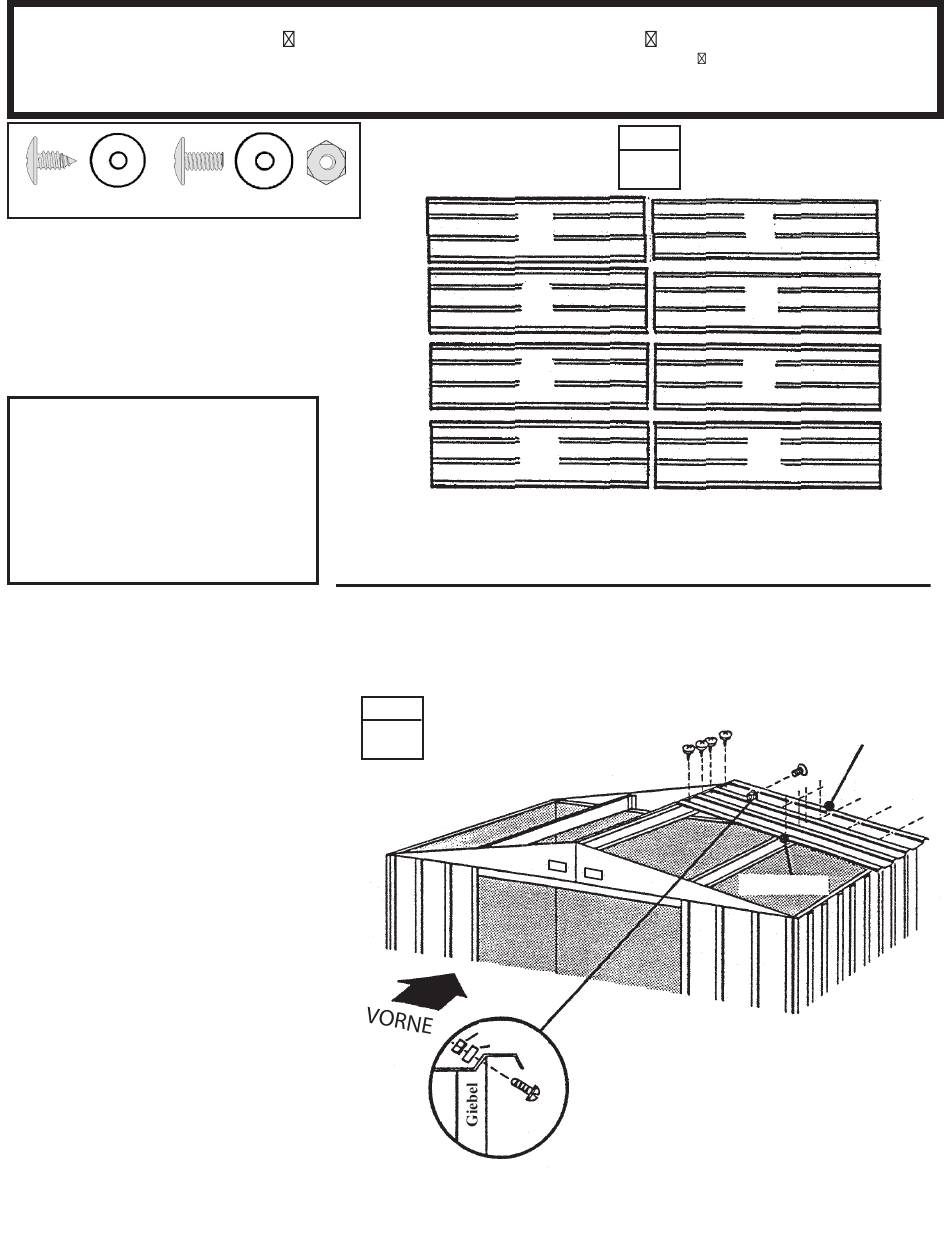

Hierzu benötigen Sie folgende Teile
Rechtes Dachpaneel
(5)
6641
6529
6529
SCHRITT
2
4
6
8
6640
2
Mutter
U-Scheibe
Schraube
22
6640 Dachpaneel, rechts (1)
SCHRITT
1
1
3
5
7
VORNE
6 - 9
6640 Dachpaneel, rechts
1
10 - 13
6640
6529
6529
6641
2
3
4
5
