Schritt 7
JD18-GE
(54)

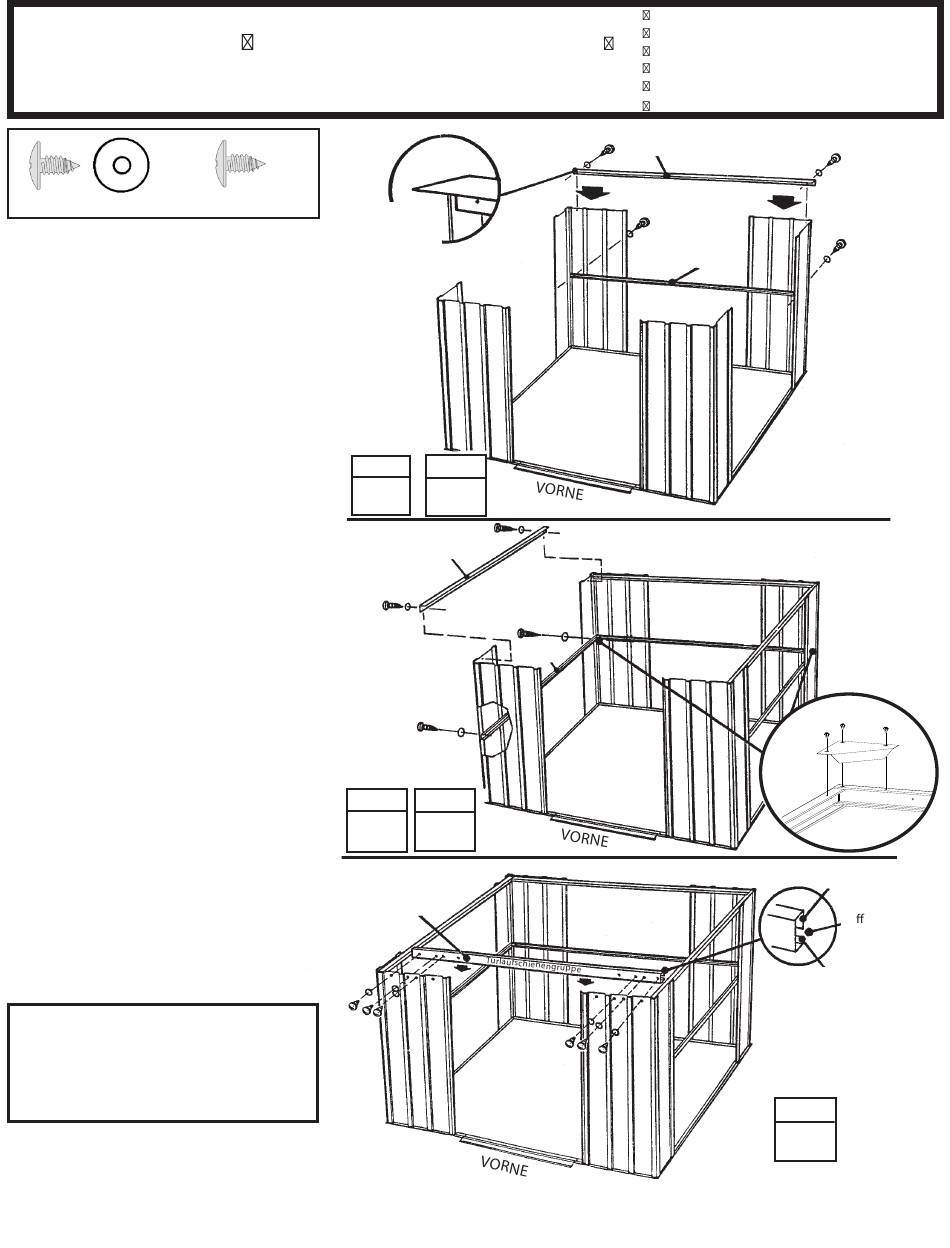

D i e H a u p t r a h m e n s t ü t z t d i e
Seitenwände und stellt eine Fläche zur
Befestigung der Giebel zur Verfügung,
die das Dach tragen.
1
Den hintere Dachrahmengruppe
mit selbstschn. Schrauben entlang
der oberen Rückwand befestigen.
2
Die hintere Wandführungs-
gruppe mit selbstschn. Schrauben
entlang der Mitte der Rückwand
befestigen.
3
Die seitlichen Dachrahmen
mit selbstschn,
Schrauben auf
der Innenseite oben entlang der
Seitenpaneele befestigen.
seitlichen Dachrahmen müssen
an den Ecken über die hinteren
Dachrahmen hinausstehen.
4
Die Seitenwandführungen mit
selbstschn. Schrauben entlang der
Mitte der Seitenpaneele befestigen.
Die Überstände in den hinteren Ecken
mit Schrauben befestigen.
5
Die Türlaufschienengruppe mit
selbstschn. Schrauben entlang der
Oberseite der vorderen Wandpaneele
befestigen. Siehe Zeichnung.
HINWEIS
Die Wandführungen hinter den
vorderen Wandpaneelen werden
später installiert.
Hierzu benötigen Sie folgende Teile
Rahmen
(6)
Dachrahmen
müssen nach
innen zeigen
SCHRITT
1
Die
SCHRITT
3
9366
SCHRITT
2
9298
9923
SCHRITT
4
16
Türlaufschienengruppe (1)
hintere Dachrahmengruppe (1)
seitl. Dachrahmengruppe (2)
hintere Wandführungsgruppe (1)
Seitlichewandführungsgruppen (2)
6481 Winkel (2)
5986
9917
6481
9923
Kurzer
Schenkel
unten
SCHRITT
5
9917
Langer
S c h e n k e l
oben
Ö nung
nach
innen
