JD01-GE
728330319
Lagerfl äche
ABMESSUNGEN
Ungefähre
Größe
Lagerfl äche
10' x 10'
121" x 114 1/2"
3,0 m x 3,0 m
307,3 cm x 290,8 cm
* Detaillierte Sicherheitsinformationen im Inneren.

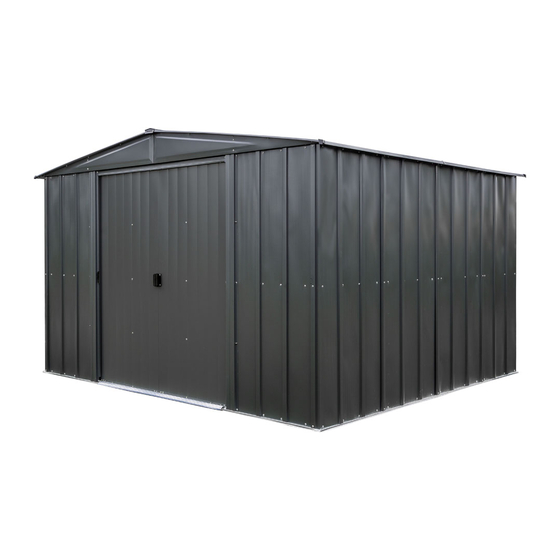

Gerätehaus
92 Sq. Ft.
584 Cu. Ft.
8,5 m
16,5 m
2
3
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
123 1/4"
117"
313,1 cm 297,2 cm
Modell Nr.
Innenabmessungen
Tiefe
Höhe
Breite
82 1/8"
118 1/4"
208,6 cm
300,4 cm
RGB1010ONEU
RGB1010FGEU
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
(Wand zu Wand)
Tiefe
Höhe
111 3/4"
80 7/8"
283,8 cm
205,4 cm
Türöffnung
Breite
Höhe
55 1/2"
69 1/4"
141,0 cm
175,9 cm

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SPACEMAKER RGB1010ONEU

  • Seite 1 Gerätehaus JD01-GE Modell Nr. RGB1010ONEU RGB1010FGEU Vorsicht 728330319 scharfe Kanten 92 Sq. Ft. 584 Cu. Ft. Lagerfl äche Zur Verringerung der 8,5 m 16,5 m Verletzungsgefahr müssen stets Handschuhe getragen werden! ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen Innenabmessungen †...
  • Seite 2: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN HS02a-GE AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.
  • Seite 3: Werkzeug Und Material

    PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.
  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten.
  • Seite 5: Wartung Und Pflege

    WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfi...
  • Seite 6 Sockel DK06-GE Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
  • Seite 7 ZUBEHÖRBEUTEL JD09-GE Aus Schraubenbeutel nehmen und für letzten Schritt aufbewahren 65900A 65004 65103 65923 #10B x 1/2" (13 mm) #8A x 5/16" (8 mm) #8-32 Sechskant- #8-32 x 3/8" (10 mm) schwarze Schrauben (8) selbstschn. Schrauben (157) muttern (157) (mit Schrauben verpackt) Schrauben (376) 65109 #8-32 Hutmutter (4)
  • Seite 8 Stückliste JD10-GE Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 3719 Türgri versteifung 5986 Dachrahmen, hinten 11236 Giebel, rechts 80173 Giebel, links 6015 Dachrand, seitl. 10497 horiz. Türversteifung 6301 vertik. Türversteifung 6403 Türlaufschienenführung 6520 Eckpaneel 6521 Wandpaneel 6529 Dachpaneel 6635 Dachträgerwinkel 6640...
  • Seite 9: Montage Nach Nummern

    MONTAGE NACH NUMMERN JD11-GE 21 21 3 21 21...
  • Seite 10 Hierzu benötigen Sie folgende Teile 8934 Rampe (1) Schritt 1 Vormontage der 9367 Bodenrahmen, vorne (2) 8936 Bodenrahmen, hinten (2) Bodenrahmengruppen S14 ctr-GE 9299 Bodenrahmen, Seite (4) (15) 9367 Der vordere Bodenrahmen besteht aus drei Stücken. Die seitlichen 8934 Bodenrahmen und der hintere Bodenrahmen bestehen aus zwei 9367 Stücken.
  • Seite 11 Hierzu benötigen Sie folgende Teile 5986 Dachrahmen, hinten (2) Schritt 2 9917 Wandführung, hinten (2) Vormontage der Rahmengruppen 9923 Wandführung, Seite (4) S15 ctr-GE 9298 Dachrahmen, Seite (4) Wandführung, hinten 9917 118 1/8" 300,0 cm 9917 Die Teile für den Hauptrahmen versteifen die Wände.
  • Seite 12 Schritt 3 Hierzu benötigen Sie folgende Teile 10518 Dachträger (8) Vormontage der Dachträger S16 ctr-GE (30) 10518 Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte 10518 überlagern. Die linken und rechten Dachträgergruppen bestehen aus zwei Teilen.
  • Seite 13 Schritt 4 Hierzu benötigen Sie folgende Teile 6403 Türlaufschienenlasche (1) Montage für Türlaufschiene 9366 Türlaufschiene (2) A17 ctr-GE HINWEIS: Türlaufschienenlasche (lackiertes Teil) Die Türlaufschiene trägt die 6403 Schiebetüren und verleiht der vorderen Wand Stabilität. Sie setzt sich aus 3 Teilen zusammen. Mit Hilfe der Lasche der Türlaufschiene die Teile der 66769...
  • Seite 14 Schritt 5 vordere Bodengruppe (1) Hierzu benötigen Sie folgende Teile seitl. Bodengruppe (2) Bodenrahmen hintere Bodengruppe (1) 8397 Eckenversteifung (4) JD16-GE HINTEN RECHT 9299 (24) Setzen Sie die vormontierten B o d e n r a h m e n t e i l e a u f d a s SCHRITT...
  • Seite 15 Schritt 6 Hierzu benötigen Sie folgende Teile 6521 Wandpaneel (2) Ecken 9375 Wandpaneel, vorn (2) 6520 Paneel, Ecke (4) JD17-GE Schmalseite (38) 6520 Breitseite WICHTIGER HINWEIS Von diesem Punkt der Montage an brauchen Sie Hinten Stunden und mehr als eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht 6520 genügend Zeit vorhanden ist, um das Gerätehaus...
  • Seite 16 Türlaufschienengruppe (1) Schritt 7 hintere Dachrahmengruppe (1) Hierzu benötigen Sie folgende Teile seitl. Dachrahmengruppe (2) Rahmen hintere Wandführungsgruppe (1) Seitlichewandführungsgruppen (2) JD18-GE 6481 Winkel (2) 5986 (54) Dachrahmen müssen nach D i e H a u p t r a h m e n s t ü t z t d i e innen zeigen Seitenwände und stellt eine Fläche zur 9917...
  • Seite 17 Schritt 8 Hierzu benötigen Sie folgende Teile 6521 Wandpaneel (6) 11241 Winkel Gurt (2) Wandpaneele 67521 Randabdeckung (1) JD19-GE SCHRITT 6521 6521 (84) (15) 6521 Die Wandpaneele werden in zwei 6521 SCHRITT Breiten geliefert. Jedes Wandpaneel hat eine geri elte Rippe auf einer Seite. Die geri elte Rippe wird unter die Rippe 6521 des folgenden Paneels gelegt.
  • Seite 18 Schritt 9 Hierzu benötigen Sie folgende Teile 9371 Türpfosten (2) Vordere Führung/Türpfosten 9365 vordere Wandführung (2) JD20-GE 9365 (18) Die Türpfosten versteifen die Türö nung und sehen attraktiv aus. SCHRITT Befolgen Sie diese Schritte für beide Türpfosten. Gebäudeinneres Die vorderen Wandführungen mit Schrauben in ihren Positionen SCHRITT z w i s c h e n...
  • Seite 19 Schritt 10 Hierzu benötigen Sie folgende Teile 11236 Giebel, rechts (2) 80173 Giebel, links (2) Montage der Giebel 5971 Dachträgerwinkel (4) JD21-GE Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. HINWEIS Die Giebel sind ineinander gesteckt und könnten irrtümlicherweise für ein Teil gehalten werden.
  • Seite 20 Schritt 11 Hierzu benötigen Sie folgende Teile linke Giebelgruppen (2) Giebel/Winkel rechte Giebelgruppen (2) 6635 Dachträgerwinkel (2) JD22-GE (20) Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben. Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen.
  • Seite 21 Schritt 12 Hierzu benötigen Sie folgende Teile Dachträger einzein (2) Dachträger Dachträger, doppelt (1) JD23-GE (12) Die zwei Hälften des doppelten SCHRITT Dachträgers spreizen und den Dachträger an den Dachträgerwinkel des vorderen Giebels schrauben. Dachträger, einzeln Das andere Ende des doppelten Dachträgers an den Dachträgerwinkel des hinteren Giebels schrauben.
  • Seite 22 Schritt 13 Hierzu benötigen Sie folgende Teile 6640 Dachpaneel, rechts (1) Rechtes Dachpaneel JD24-GE SCHRITT 6641 6640 Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation 6529 der Dachpaneele auf der hinteren, 6529 rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt 6529 6529...
  • Seite 23 Schritt 14 Hierzu benötigen Sie folgende Teile 6641 Dachpaneel, links (1) Dachmontage 6529 Dachpaneel (4) JD25-GE 6641 6640 (40) Ein linkes Dachpaneel an der 6529 6529 linken, hinteren Dachecke befestigen. 6529 6529 Vi e r D a c h p a n e e l e i n d e r a u f d e r v o r h e r i g e n...
  • Seite 24 Schritt 15 Hierzu benötigen Sie folgende Teile 6869 Firstabdeckung (2) 6641 Dachpaneel, links (1) Firstabdeckungen & Paneele 6640 Dachpaneel, rechts (1) JD26-GE SCHRITT Streifen (26) (44) E i n e Fi r s t a b d e c k u n g m i t 6869 S c h r a u b e n u n d M u t t e r n a u f dem Dachteil installieren.
  • Seite 25 Schritt 16 Hierzu benötigen Sie folgende Teile 6015 Dachrand, seitl. (4) Dachränder 66847 Belüftungsgiebel (4) JD27-GE (12) Die seitlichen Dachränder mit SCHRITT Schrauben an jeder Paneelüberlap- p u n g a m u n t e r e n E n d e d e r Dachpaneele befestigen.
  • Seite 26 3719 mittlere Türversteifung (2) Schritt 17 Hierzu benötigen Sie folgende Teile 10472 rechte und linke Türen (2) Montage der Türen 10497 horiz. Türversteifung (4) 6301 vertik. Türversteifung (2) JD28-GE (12) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso.
  • Seite 27 Schritt 18 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) A31ctr-GE horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere Türlaufschiene.
  • Seite 28 RGB1010FGEU RGB1010ONEU JD32-GE Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Verankerung in Beton: 1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: Verankerung in Holz/Pfosten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen. 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 2.
