Schritt 6
JD17-GE
(38)
WICHTIGER HINWEIS
Von diesem Punkt der Montage an brauchen Sie
Stunden und mehr als eine Person. Fahren Sie an
dieser Stelle mit der Montage nicht fort, wenn nicht
genügend Zeit vorhanden ist, um das Gerätehaus
an diesem Tag komplett aufzubauen. Ein teilweise
montiertes Gerätehaus kann bereits durch leichten
Wind beschädigt werden.
Für jede Schraube in der Wand
brauchen Sie eine U-Scheibe.
RICHTIG
1

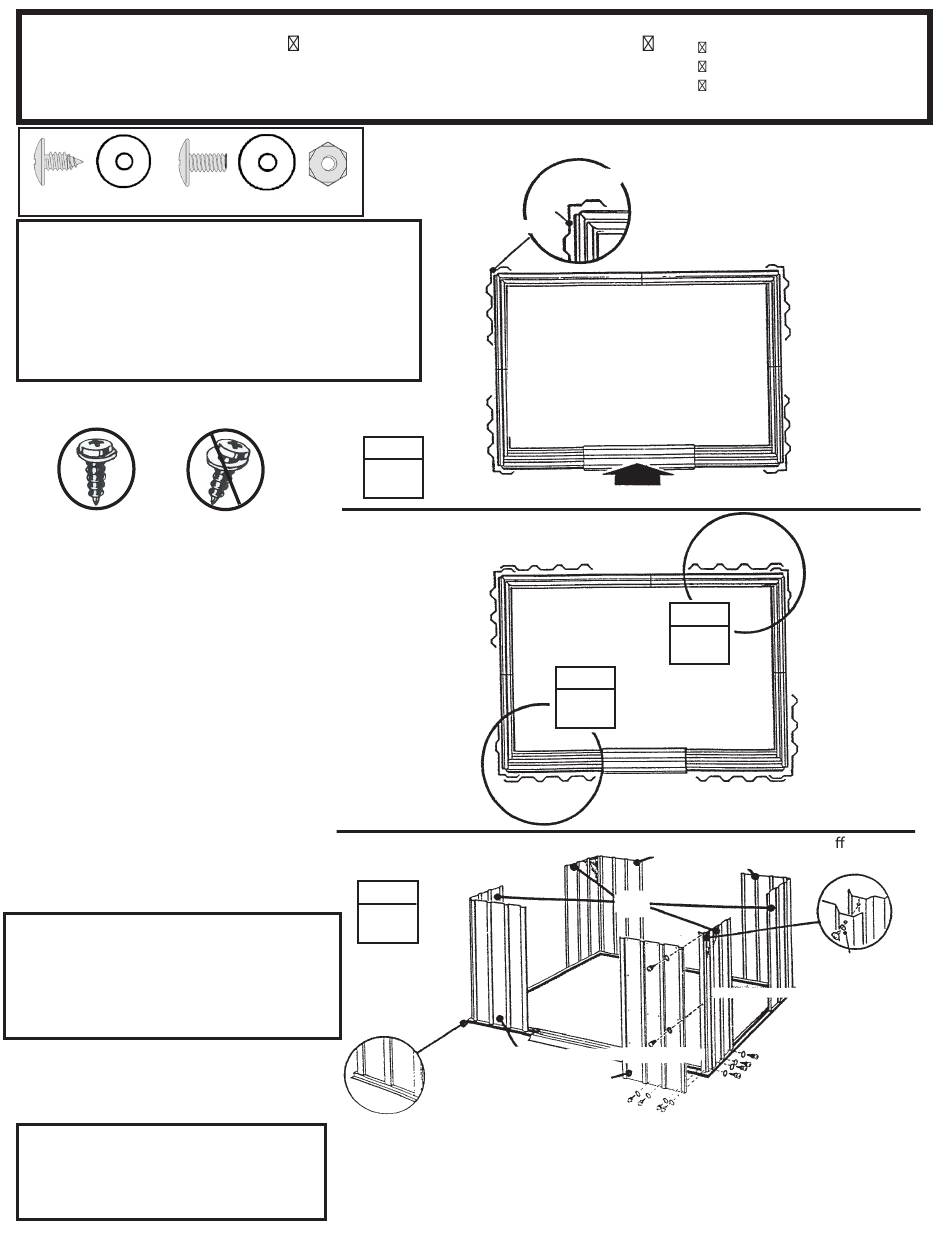

Setzen Sie ein Eckpaneel wie gezeigt
an die Ecke des Bodenrahmens. Der
breiteste Teil jedes Eckpaneels muß für
alle Ecken entlang der Gebäudeseite
gesetzt werden. Befestigen Sie das
Eckpaneel mit vier Schrauben am
Bodenrahmen.
Stützen Sie das Eckpaneel mit einer
Stufenleiter ab, bis ein Wandpaneel
verbunden wird.
2
B e f e s t i g e n
Vorderwandpaneele wie gezeigt an
den vorderen Eckpaneelen.
3
Befestigen Sie die Wandpaneele wie
gezeigt an den hinteren Eckpaneelen.
HINWEIS
Gehen Sie vorsichtig vor und stellen
Sie sicher, daß die
Paneele wie gezeigt am richtigen Ort
montiert werden.
4
Vor dem Weitermachen die
Teilnummern auf den Wandpaneelen
überprüfen.
Der Bodenrahmen muß
rechtwinklig und eben sein,
oder die Bohrungen decken
sich nicht.
Hierzu benötigen Sie folgende Teile
(4)
SCHRITT
FALSCH
S i e
d i e
SCHRITT
Ecken
6520
Breitseite
Seite
6520
1
6521
SCHRITT
9375
4
9375
Pa n e e l e s t e h e n w i e
gezeigt auf dem Rahmen
15
6521 Wandpaneel (2)
9375 Wandpaneel, vorn (2)
6520 Paneel, Ecke (4)
Schmalseite
Hinten
Draufsicht
Vorne
6521
SCHRITT
3
2
9375
6521
6521
6520
#8-32 Sechskantmuttern
#8-32x3/8" Schrauben (10 mm)
9375
#8Ax5/16" selbstschn. Schrauben (8 mm)
6520
Seite
6520
Geri elte Rippe
unten
U-Scheibe
