Analytische 3 mm Messzellen

Abb. 2
SOP 12
Präparative Messzellen
Abb. 3

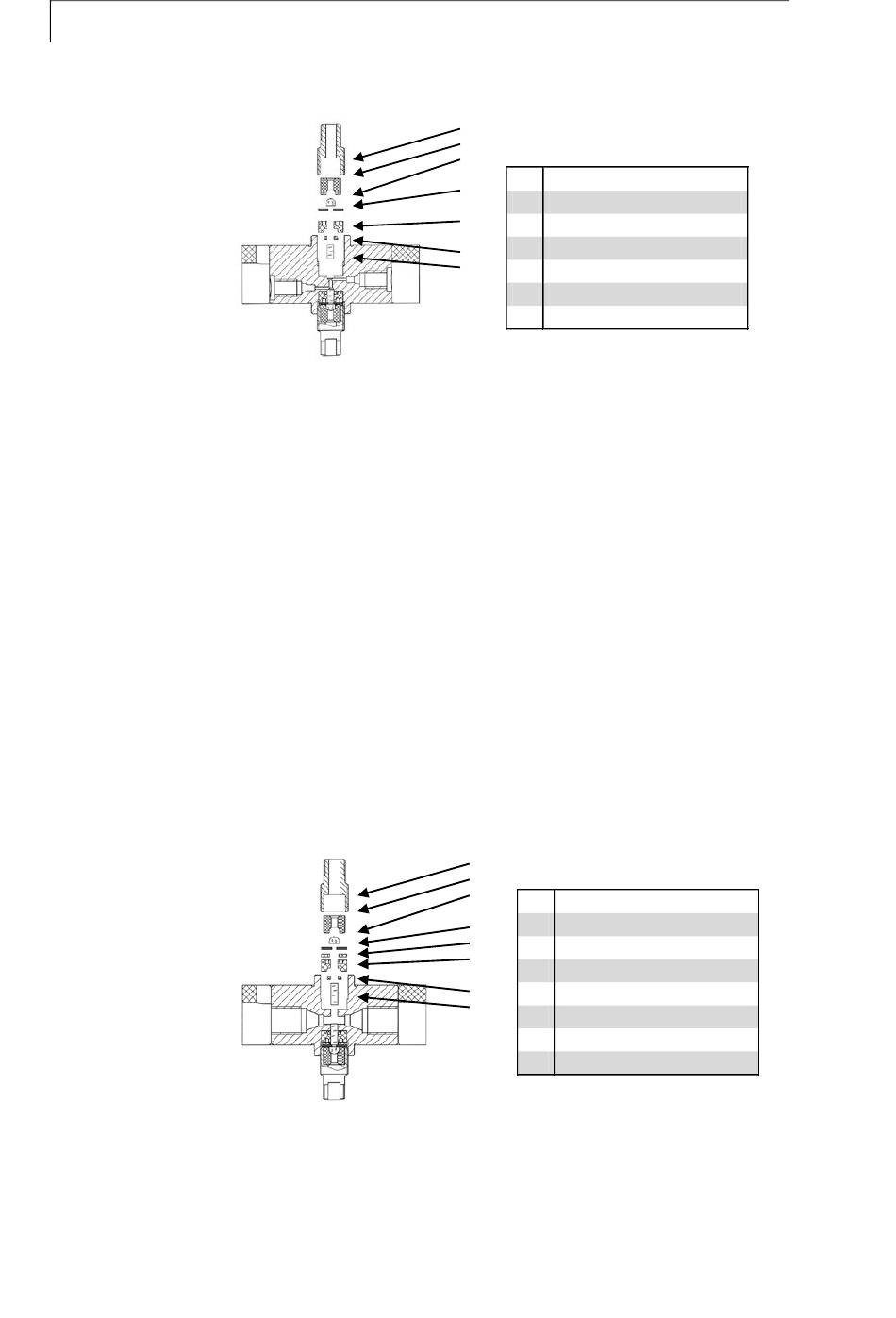

Schnittbild einer analytischen 3 mm Messzelle für den S2800
Demontage und Reinigung einer analytischen
Messzelle (A4042, A4045)
Die 3 mm Messzellen haben eine stabförmige Lichtführung.
1. Lösen Sie das Anschlussstück mit einem Schraubenschlüssel.
2. Entfernen Sie die PEEK Blende.
3. Nehmen Sie die Halterung mit dem Lichtleiterstab heraus indem Sie
diese mit einer Pinzette an den beiden äußeren Kerben erfassen.
4. Schieben Sie den Lichtleiterstab heraus und streifen Sie zur
Reinigung die PTFE Dichtung ab.
5. Setzen Sie die Messzelle in umgekehrter Reihenfolge wieder
zusammen und verwenden Sie bei jeder Zellendemontage einen
neuen PTFE Dichtungsring, um die Dichtigkeit der Zelle zu sichern.
Schnittbild einer präparativen Messzelle für den S2800
1
2
3
1 Anschlussstück (LWL)
4
2 Linsenhalter
5
3 Linse
4 PEEK Blende
6
7
5
Dichtungshalter
6 PTFE Dichtung
7 Lichtleiterstab
1
2
3
1
Anschlussstück (LWL)
4
2 Linsenhalter
5
3
Linse
6
4 PEEK Blende
7
5 PEEK Distanzscheibe
8
6 Dichtungshalter
7 PTFE Dichtung
8
Lichtleiterstab
Einfache Wartung
3 mm
