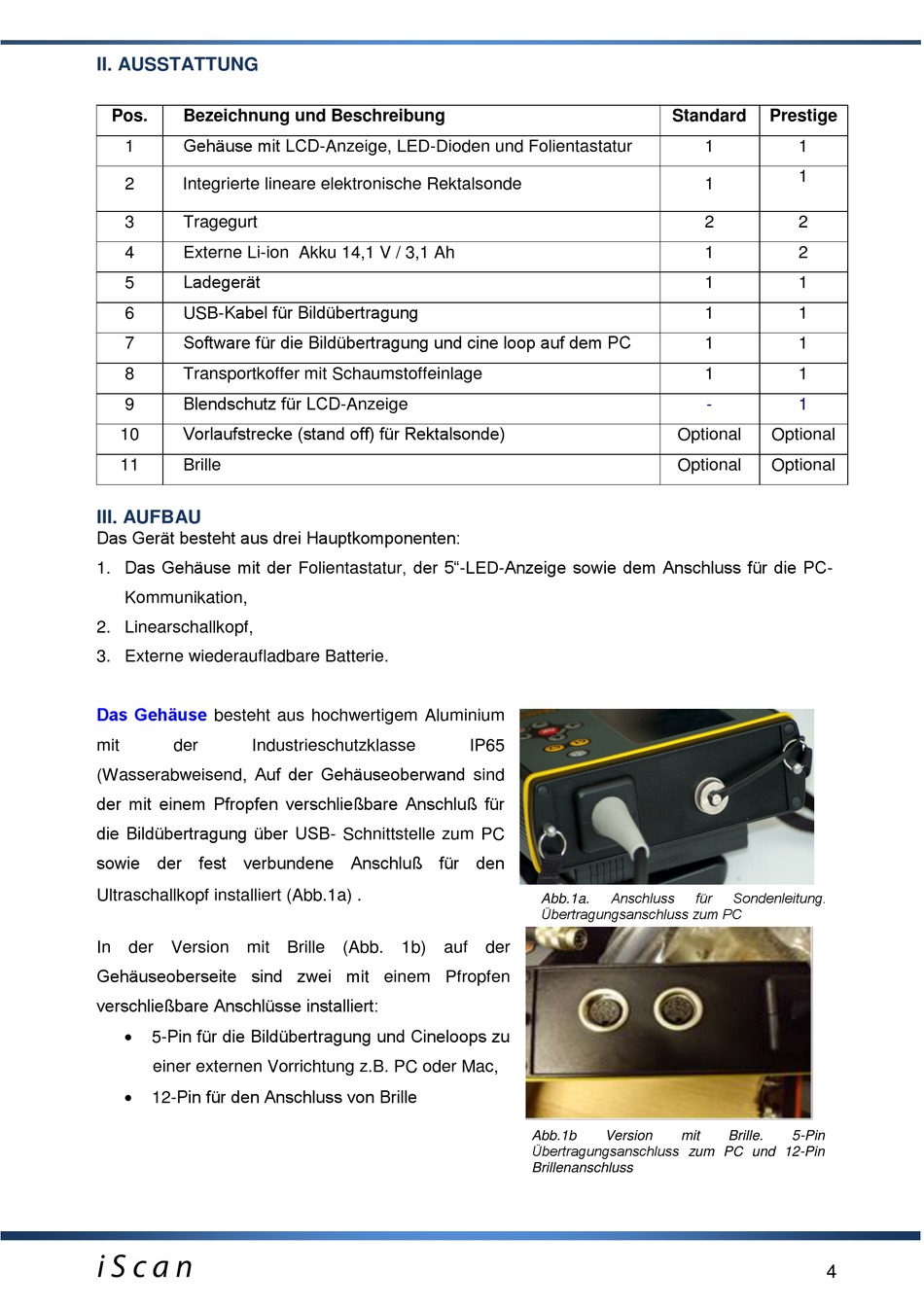

Ausstattung; Aufbau - DRAMINSKI iScan Bedienungsanleitung

II. AUSSTATTUNG
Pos. Bezeichnung und Beschreibung
Gehäuse mit LCD-Anzeige, LED-Dioden und Folientastatur
1
2 Integrierte lineare elektronische Rektalsonde
3 Tragegurt
4 Externe Li-ion Akku 14,1 V / 3,1 Ah
Ladegerät
5
USB-Kabel für Bildübertragung
6
Software für die Bildübertragung und cine loop auf dem PC
7
8 Transportkoffer mit Schaumstoffeinlage
Blendschutz für LCD-Anzeige
9
Vorlaufstrecke (stand off) für Rektalsonde)
10
11 Brille
III. AUFBAU
Das Gerät besteht aus drei Hauptkomponenten:
1. Das Gehäuse mit der Folientastatur, der 5"-LED-Anzeige sowie dem Anschluss für die PC-
Kommunikation,
2. Linearschallkopf,
3. Externe wiederaufladbare Batterie.
Das Gehäuse
besteht aus hochwertigem Aluminium
mit der Industrieschutzklasse
(Wasserabweisend, Auf der Gehäuseoberwand sind
der mit einem Pfropfen verschließbare Anschluß für
die Bildübertragung über USB- Schnittstelle zum PC
sowie der fest verbundene Anschluß für den
Ultraschallkopf installiert (Abb.1a) .
In der Version mit Brille (Abb. 1b) auf der
Gehäuseoberseite sind zwei mit einem Pfropfen
verschließbare Anschlüsse installiert:

5-Pin für die Bildübertragung und Cineloops zu
einer externen Vorrichtung z.B. PC oder Mac,

12-Pin für den Anschluss von Brille
IP65
Anschluss
Abb.1a.
Übertragungsanschluss zum PC
Abb.1b Version
Übertragungsanschluss zum PC und 12-Pin
Brillenanschluss
Standard Prestige
1 1
1
1
2 2
1 2
1 1
1 1
1 1
1 1
- 1
Optional Optional
Optional Optional
für Sondenleitung.
mit Brille. 5-Pin
