Einrichtung in einer Zone ohne Ladestation
Bitte notieren: Für die Einrichtung in einer Zone ohne Ladestation brauchen Sie einen Begrenzungsschalter
(als Zubehör zu haben – Siehe Kapitel 10 – Zubehör).
1.16 Installieren des Begrenzungsschalters und Einrichten des -drahts
Finden Sie einen passenden Platz außerhalb der mit Draht verlegten Zone ohne Ladestation, auf den Sie
leicht zugreifen können. Dieser Platz sollte wettergeschützt sein, vielleicht in der Nähe von Böschungen oder
Sträucher um sie dem Auge zu entziehen.
Wenn Sie jetzt wissen wo der Begrenzungsschalter hingehört können Sie mit der Einrichtung in jeder der
Zonen beginnen. Abschnitten 1.3 bis 1.10.
1.17 Beendigung der Einrichtung
Nachdem der Begrenzungsdraht verlegt und befestigt worden ist, besteht der letzte Schritt darin
den Begrenzungsschalter an den Begrenzungsdraht anzuschließen und den Aufbau zu prüfen. Ein gut
ausgelegter Begrenzungsdraht hat zwei Drahtenden, das Drahtende vom Anfang und das Drahtende
beim Ende der Einrichtung. Siehe Abbildung 1.29, dort wo mit dem Auslegen begonnen worden ist.
Strecken Sie die Drähte und befestigen Sie diese, nebeneinander liegend, am Boden vor der
Begrenzung zum Begrenzungsschalter. (Hierbei gleich zwei Drähten befestigen mit denselben
Halterungen).
Begrenzungsschalter führen, nebeneinander liegen und sich berühren.
Zwei Drahtenden vom Begrenzungs-
schalter > 1 m von der Begrenzung.

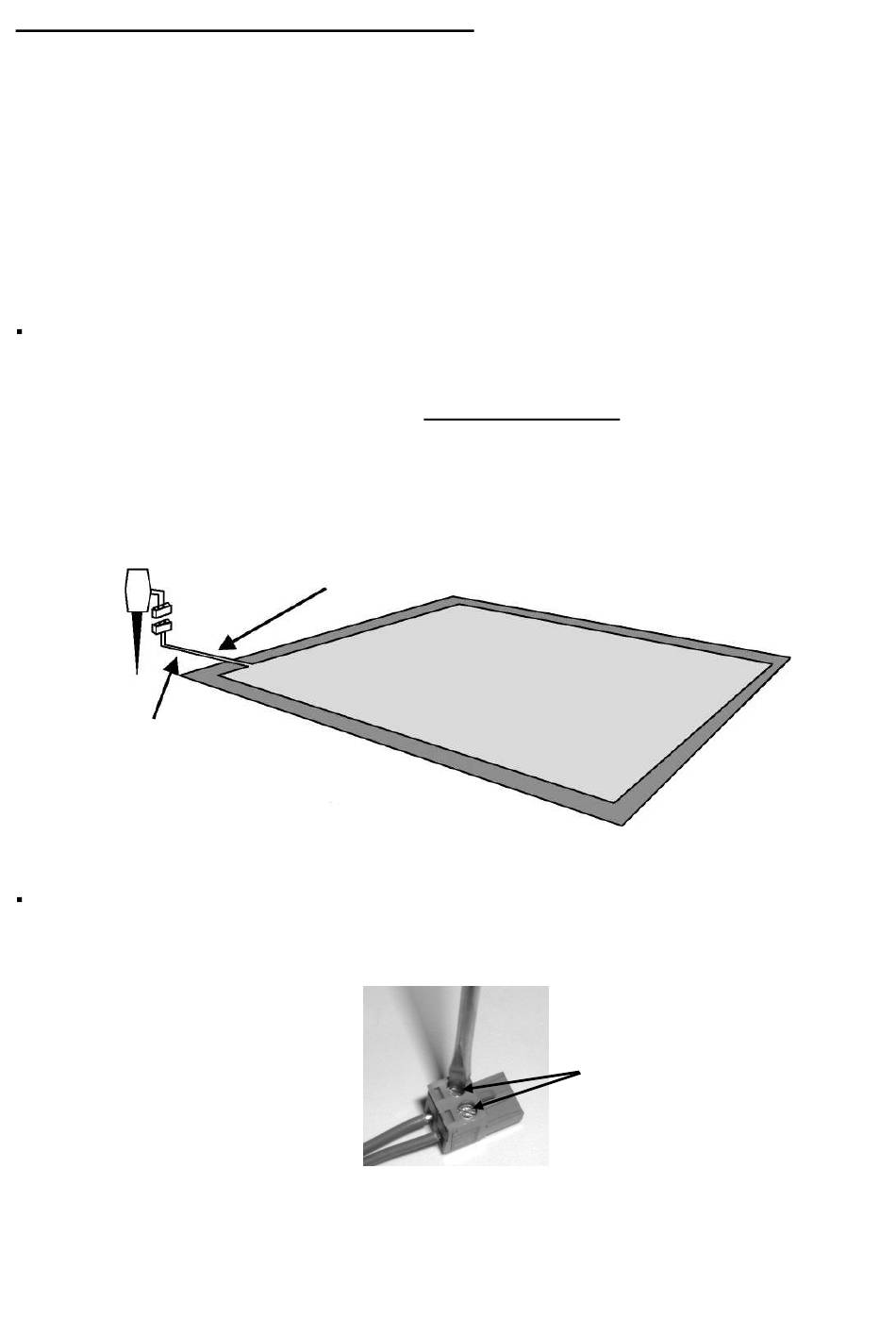

Abbildung 1.29 - Beendigung der Einrichtung beim Begrenzungsschalter
Schneiden Sie die zwei Drahtenden, am Begrenzungsdrahtschalter, so ab das diese gleich lang sind und
isolieren Sie 6mm von jedem Kabel ab. Stecken Sie die beiden Enden des Begrenzungsdrahtes in den
Stecker. (Jeder Draht in ein separates Loch, egal welches, keine Polarität vorhanden) und ziehen Sie die
Schrauben fest an. Abbildung 1.30.
6 mm von jedem Kabel
abisolieren und jedes Kabel in
das Loch des Anschlusses
stecken.
Beachten Sie, dass die Drähte, die von der Begrenzung zum
Abbildung 1.30 – Draht im Anschluss stecken und festschrauben
Mit einem kleinen schmalen
Schraubenzieher beiden
Schrauben anziehen.
27
