1.12 Verbinden des Stromversorgungsdrahtes mit dem Docking Board
Bevor Sie damit beginne den Stromversorgungsdraht mit der Ladestation zu verbinden legen Sie erst
den Stromversorgungsdraht, anfangend bei der Ladestation bis zur Steckdose, um sicherzustellt
dass die Ladestation nahe genug bei der Steckdose installiert ist um diese mit dem
Stromversorgungsdraht zu erreichen.

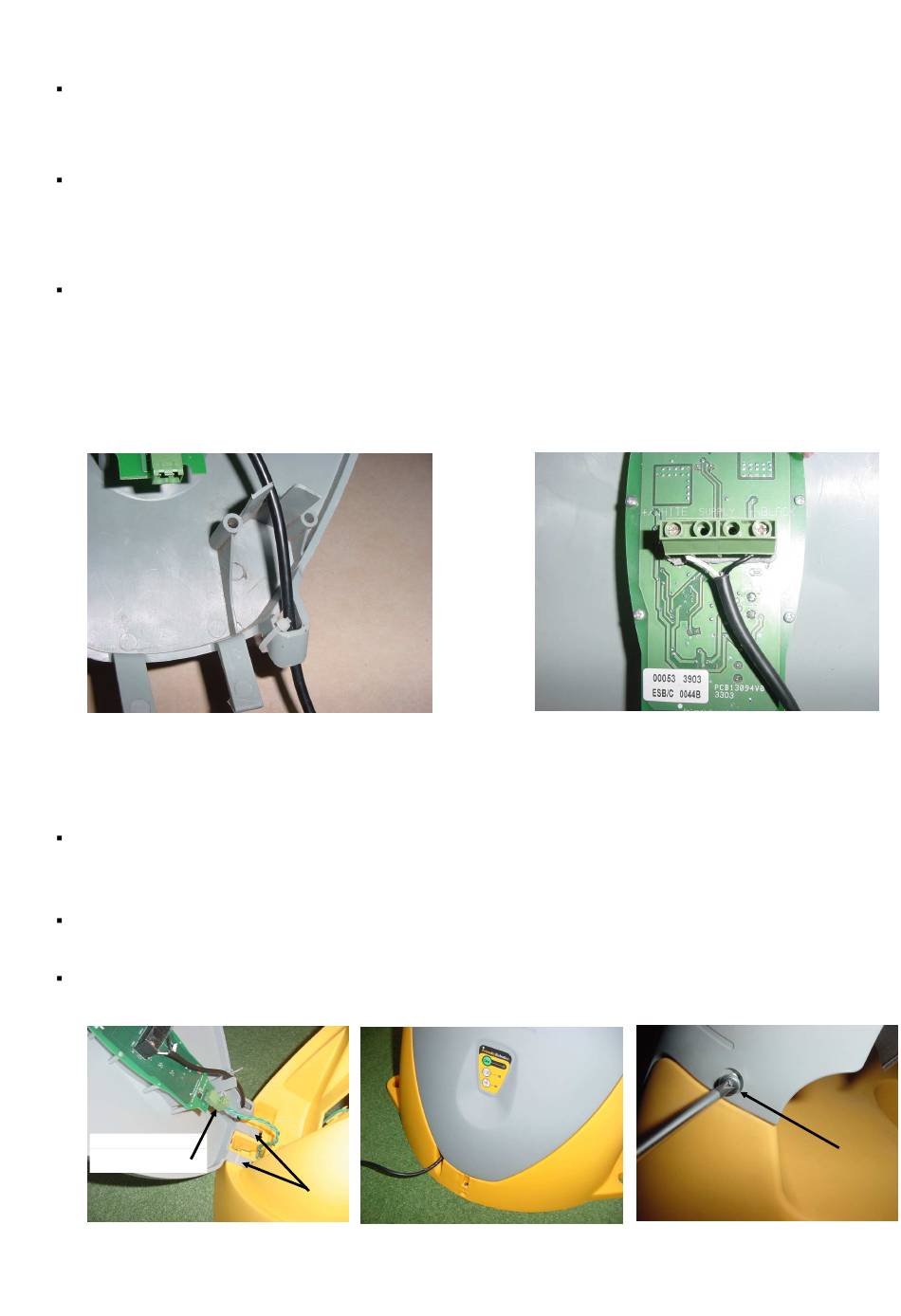

Legen Sie den Stromversorgungsdraht in den Deckel der Ladestation wie gezeigt in Abbildung 1.18.
Der weiße Draht soll mit der LH Schraube und der schwarze Draht mit der RH Schraube verbunden
sein. Bringen Sie jeden Draht unter seine respektive Schraube und ziehen Sie alles gut mit einem
kleinen Schraubenzieher fest. Siehe Abbildung 1.19. Zuletzt, ziehen Sie das vorgesehene Nylonband
durch die Öffnungen im Schlitz, der den Draht festhält, leicht an. Siehe Abbildung 1.18.
Zuerst muss der Stromversorgungsdraht mit der Kontrolltafel im Deckel der Ladestation verbunden
werden, erst dann kann der Deckel auf die Basis gesetzt werden. Abbildung 1.22 zeigt Basis und
Deckel. Auf der Rückseite des Deckels finden Sie die Operations-Kontroll-Tafel und die zwei
Schrauben um den Stromdraht festzumachen. Der Stromversorgungsdraht hat zwei Drahtenden,
weiß und schwarz. Wenn Sie sich die Tafel ansehen dann muss das weiße Drahtende mit der linken
(LH) Schraube und das schwarze Drahtende mit der rechten (RH) Schraube verbunden werden. Als
Hilfe ist die Tafel beschriftet mit Black (Schwarz) und White (Weiß) bei den respektiven Schrauben.
Siehe Abbildung 1.19.
Stromversorgungsdraht im Deckel legen
1.13 Zusammenbau der Ladestation
Bringen Sie die zwei Stützen an der Unterseite des Deckels in eine Linie mit den
übereinstimmenden Öffnungen vorne unten in der Basis, siehe Abbildung 1.20. Drücken Sie
vorsichtig die Stützen auf dem Deckel in die Öffnungen der Basis. Stecken Sie den
Bereichsanschluss an das Board der Ladestation wie gezeigt.
Legen Sie die Kante des Deckels gegen die Basis und überprüfen Sie ob der
Stromversorgungsdraht richtig bei der Aussparung aus der Basis herauskommt Abbildung
1.21.
Schrauben Sie die zwei mitgelieferten Schrauben mit einem Kreuzschlitz Schraubezieher
beidseitig in die Öffnungen oben im Deckel leicht fest. Abbildung 1.22.
Bereichs-
anschluss
Abbildung 1.20 Zusammenbau
von Basis und Deckel
Abbildung 1.18
Deckelstütze
Stromversorgungsdraht anschließen
Abbildung 1.21 –
Gute Lage des
Stromversorgungsdrahtes
+/WHITE SUPPLY -/BLACK
Abbildung 1.19
Deckel
Basis
Abbildung 1.22 –
Zusammenbau Basis und
Deckel
Schraube
