Dual-Stream Videoserver
Installationsanleitung
TV7206
Version 1.0 (12/2007)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus digi lan

Inhaltszusammenfassung für Abus digi lan

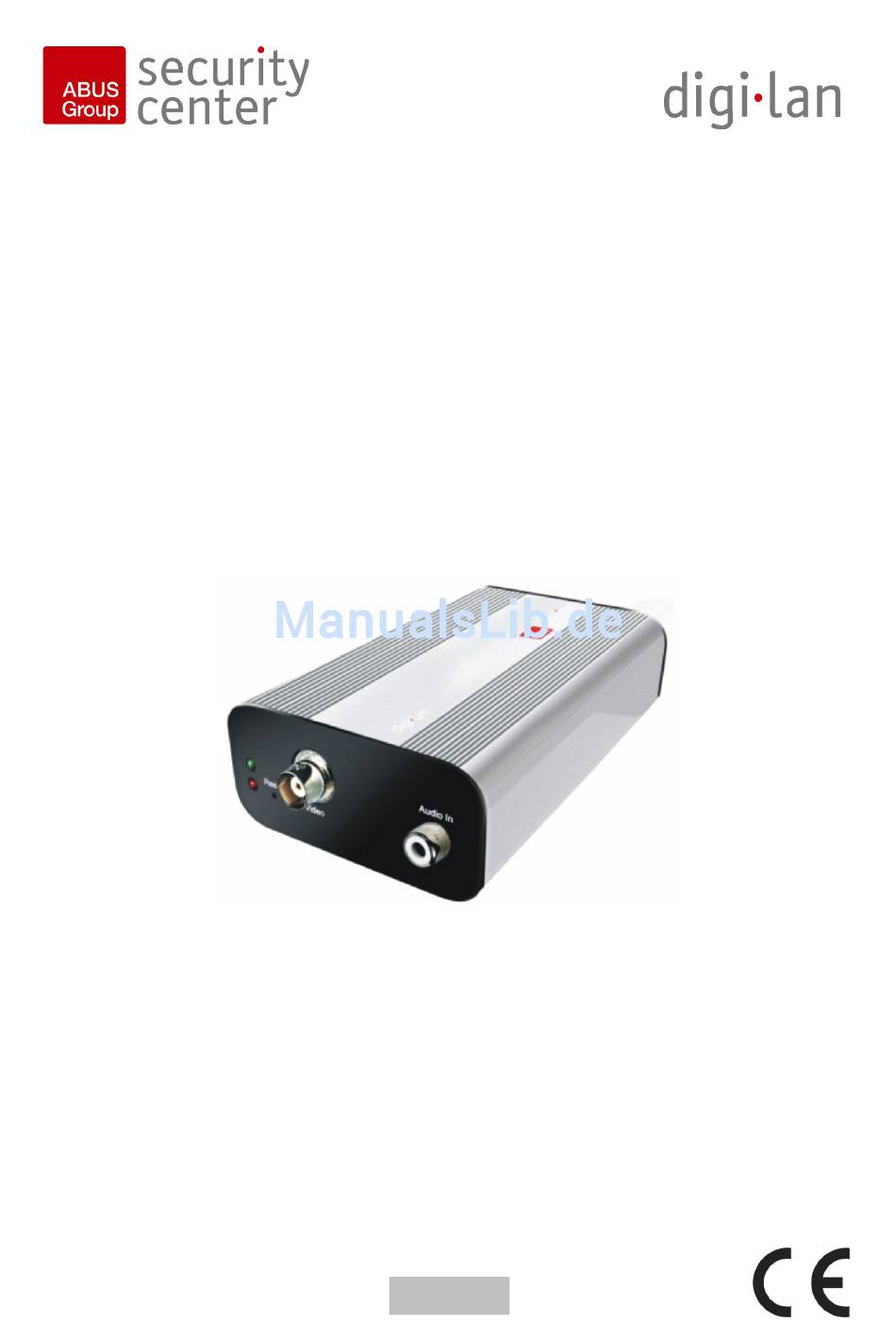

  • Seite 1 Dual-Stream Videoserver Installationsanleitung TV7206 Version 1.0 (12/2007)

  • Seite 2: Vorwort

    Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Dual-Stream Videoservers der DIGI-LAN Serie aus dem Hause Security-Center. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

  • Seite 3: Vor Inbetriebnahme Des Produkts

    Vor Inbetriebnahme des Produkts Die Inbetriebnahme von Überwachungsanlagen kann in bestimmten Ländern per Gesetz verboten sein. Der Betreiber hat vor der Inbetriebnahme der Anlage sicherzustellen, dass sich die Überwachung innerhalb der rechtlichen Rahmenbedingungen befindet. Überprüfen Sie vor der Installation die Ware auf Vollständigkeit (Seite 6: Lieferumfang). Beachten Sie bitte die Hinweise der Installationsanleitung, bevor Sie den Dual-Stream Videoserver installieren.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................2 Sicherheitshinweise..........................2 Vor Inbetriebnahme des Produkts......................3 Inhaltsverzeichnis ............................ 4 Lieferumfang............................6 Hardwareinstallation ..........................7 Externe Anschlüsse ........................7 Anschlüsse auf Vorder- und Rückseite ................ 7 I/O-Anschlussleiste ....................... 7 Erster Zugang zum Videoserver......................8 Zugriff auf den Videoserver mit dem Internet Explorer ................9 Erstellen eines Passworts zur Vermeidung unbefugten Zugriffs..........
  • Seite 5 Parameter ansehen ........................36 Verwaltung..........................37 System Neustart ......................37 Wiederherstellen......................37 Firmware Update ......................37 Anhang ..............................38 A. Problembehebung ........................ 38 Status LEDs........................ 38 Rücksetzen und Wiederherstellen................38 B. Häufig gestellte Fragen ......................39 C. URL Kommandos......................... 41 D.

  • Seite 6: Lieferumfang

    Lieferumfang Dual-Stream Videoserver TV7206 Netzadapter Halter Software CD Installationsanleitung (auf CD)

  • Seite 7: Hardwareinstallation

    Hardwareinstallation Stellen Sie sicher, dass im Lieferumfang alle Zubehörteile und Artikel, die auf der vorherigen Liste aufgeführt sind, vorhanden sind. Je nach Anwendung durch den Benutzer Ethernet-Kabel erforderlich. Dieses Ethernet- Kabel muss den Spezifikationen der UTP- Kategorie 5 (CAT 5) entsprechen und darf eine Länge von 100 Metern nicht überschreiten.

  • Seite 8: Erster Zugang Zum Videoserver

    Erster Zugang zum Videoserver Der erste Zugang zum Videoserver erfolgt unter Verwendung des Installationsassistenten 2. Nach dem Start des Assistenten sucht dieser nach angeschlossenen Digi-Lan Netzwerkkameras und Videoservern in Ihrem Netzwerk. Die Standard IP-Adresse des Videoservers lautet 169.254.0.99. Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, so erfolgt die Vergabe der IP-Adresse automatisch, entsprechend Ihrer Netzwerkkonfiguration.

  • Seite 9: Zugriff Auf Den Videoserver Mit Dem Internet Explorer

    Zugriff auf den Videoserver mit dem Internet Explorer Erstellen eines Passworts zur Vermeidung unbefugten Zugriffs Ab Werk ist im Dual-Stream Videoserver kein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der Administrator umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solchen Administrator-Passworts fragt der Dual-Stream Videoserver vor jedem Zugang nach dem Benutzernamen und dem Passwort.

  • Seite 10: Ändern Des Administrator-Passworts

    Ändern des Administrator-Passworts Klicken Sie nun auf den Punkt „Konfiguration“ und anschließend auf den Punkt „Sicherheit“. Geben Sie bei dem Punkt „Root-Passwort“ das Passwort des Administrators ein, und bestätigen Sie dieses unter dem Punkt „Passwort bestätigen“. Klicken Sie auf die Schaltfläche „Speichern“. Das neue Administrator-Kennwort wurde nun gesichert. Klicken Sie auf den Punkt „HOME“...

  • Seite 11: Installation Des Plug-Ins

    Installation des Plug-Ins Beim ersten Zugang zum Dual-Stream Videoserver unter Windows fragt der Web-Browser nach der Installation eines neuen Plug-Ins für die Dual-Stream Videoserver. Diese Abfrage hängt von den Internet-Sicherheitseinstellungen des PC’s des Benutzers ab. Falls die höchste Sicherheitsstufe eingestellt ist, kann der Computer jede Installation und jeden Versuch einer Ausführung verweigern. Dieses Plug-In dient zur Videoanzeige im Browser.

  • Seite 12: Grundlegende Benutzerfunktionen

    Grundlegende Benutzerfunktionen Hauptfenster und Kamera-Ansicht Die Darstellung der Hauptseite besteht aus drei Teilen: Konfiguration: Über diesen Punkt kann der ‚Videoserver konfiguriert werden. Kamera-Ansicht: Videostream der angeschlossenen Kamera Schwenken/Neigen Steuertasten: Über diese Tasten steuern Sie die Blickrichtung der angeschlossenen Kamera Klicken Sie auf die Schaltfläche „Konfiguration“ links neben dem Bildfenster, um zu Konfigurationsseite zu gelangen.

  • Seite 13: Digitaler Zoom Und Momentaufnahme

    Digitaler Zoom und Momentaufnahme Klicken Sie auf das Lupen-Symbol unter der Kamera-Ansicht. Danach erscheint das Bedienfeld für den digitalen Zoom. Deaktivieren Sie das Kästchen „Digitalen-Zoom deaktivieren“ und ändern Sie den Zoomfaktor mit dem Schieberegler. Klicken Sie auf . Der Web-Browser zeigt ein neues Fenster an, in dem die Momentaufnahme gezeigt wird.

  • Seite 14: Schwenken/Neigen/Zoomen Steuertasten

    Schwenken/Neigen/Zoomen Steuertasten Dieser Bereich ist nur aktiv, wenn eine PTZ Kamera angeschlossen und im Videoserver konfiguriert wurde. Mit Hilfe der Richtungstasten steuern Sie die Blickrichtung der angeschlossenen PTZ Kamera nach links, rechts, auf und ab. Über die „HOME“ Taste richtet sich die Kamera auf eine voreingestellte Startposition aus (wenn unterstützt).

  • Seite 15: Kunden-Einstellungen

    Kunden-Einstellungen Beim ersten Zugang zu “Kunden-Einstellung” unter Windows fragt der Web-Browser nach der Installation eines neuen Plug-Ins. Dieser Plug-In wurde zur Zertifizierung registriert und kann zum Abändern der Parameter auf der Client-Seite benutzt werden. Zum Installieren des Plug-Ins klicken Sie auf „Installieren“. Falls der Web-Browser die Fortsetzung des Installationsvorgangs nicht zulässt, öffnen Sie die Internet-Sicherheits-Einstellungen und reduzieren Sie die Sicherheitsstufe oder wenden Sie sich an den IT- oder Netzwerk-Administrator.
  • Seite 16 Die Wahl des Protokolls wird normalerweise in folgender Reihenfolge empfohlen: UDP – TCP. Nach dem erfolgreichen Anschließen des Dual-Stream Videoservers zeigen die “Protokoll-Optionen” das gewählte Protokoll an. Das gewählte Protokoll wird im PC des Benutzers registriert und für den nächsten Anschluss benutzt. Nach einer Änderung der Netzwerkumgebung, oder falls der Benutzer die Dual-Stream Videoserver durch den Web-Browser erneut suchen lassen will, wählen Sie das UDP-Protokoll manuell aus, speichern Sie es und gehen Sie zurück zu HOME, um die Verbindung erneut herzustellen.

  • Seite 17: Administrator-Einstellungen

    Administrator-Einstellungen Konfiguration / Video Die beste Leistung zeichnet sich durch die schnellste Bildwiederholrate mit bester Videoqualität und mit der geringst möglichen Netzwerkbandbreite aus. Die drei Faktoren, “Maximale Bildrate”, “Fixe Bitrate” und “Fixe Qualität” auf der Seite für die Video-Konfiguration stehen miteinander in Wechselbeziehung.

  • Seite 18: Schutz Des Dual-Stream Videoservers Durch Passwort

    Für Bilder mit hoher Qualität: Zum Erreichen der besten Videoqualität stellen Sie die “Fixe Qualität” auf “Sehr hoch” oder “Ausgezeichnet” und die “Maximale Bildrate” so ein, damit diese der Bandbreite Ihres Netzwerks entspricht. Falls Ihr Netzwerk langsam ist und Sie “gebrochene” Bilder erhalten gehen Sie zum TCP- Protokoll unter “Verbindungstyp”...

  • Seite 19: Aufbau Einer Überwachungsanwendung

    Öffnen von Konten für neue Benutzer: Wählen Sie unter „Konfiguration“ den Menüpunkt „Sicherheit“ aus. Verwenden Sie nun den Abschnitt Benutzer hinzufügen. Fügen Sie dann ein Konto mit Benutzernamen und Passwort für Ihre Mitbenutzer ein. Der Dual- Stream Videoserver ermöglicht das Einrichten von zwanzig (20) Konten für andere Mitbenutzer. Der Videoserver prüft dabei nur die Zugriffserlaubnis des entsprechenden Benutzernamens und Passworts.

  • Seite 20: Systemkonfiguration

    Systemkonfiguration Allein der Administrator hat Zugang zur Systemkonfiguration. Jede Kategorie auf der linken Spalte wird auf den folgenden Seiten erläutert. Die fettgedruckten Texte stellen die spezifischen Angaben auf den Options-Seiten dar. Der Administrator kann die URL unter der Abbildung eingeben, um direkt zur Bildseite der Konfiguration zu gelangen.

  • Seite 21: System

    System "Host-Name" Der Text zeigt den Titel auf der Hauptseite an. “LED-Anzeige ausschalten” Wählen Sie diese Option, um die LED-Anzeigen auszuschalten. Hiermit kann verhindert werden, dass andere Personen den Betrieb des Videoservers feststellen können. "Gegenwärtige Angabe für Datum und Uhrzeit beibehalten" Klicken Sie auf diese Option, um das gegenwärtige Datum und die gegenwärtige Uhrzeit des Videoservers beizubehalten.

  • Seite 22: Netzwerk

    Netzwerk Sämtliche Änderungen, die auf dieser Seite vorgenommen werden, führen zu einem Neustart des Systems, um diese Änderungen wirksam werden zu lassen. Stellen Sie sicher, dass die Felder jeweils richtig ausgefüllt sind, bevor Sie auf klicken. Netzwerkverbindung: „LAN“ Die Voreinstellung ist LAN. Verwenden Sie diese Einstellung, wenn der Videoserver mit einem LAN verbunden ist.
  • Seite 23 RTSP-Übertragung: „RTSP-Authentifizierung“ Die Authentifizierung kann deaktiv (Standard) oder im einfachen bzw. erweiterten Modus sein. Ist diese aktiviert, so muss beim RTSP Verbindungsaufbau ein Benutzername und ein Passwort eines gültigen Benutzers eingegeben werden (z.B. Administrator). HINWEIS: Die RTSP Authentifizierung muss vom Videoplayer unterstützt werden (z.B. Realplayer 10.5).
  • Seite 24 <URL> http://<Videoserver>/setup/network.html <Videoserver> ist die IP-Adresse oder der Hostname des Videoservers.

  • Seite 25: Ddns-Einstellungen

    DDNS-Einstellungen “DDNS aktivieren” Mit dieser Option wird die DDNS-Funktion aktiviert. “Dienstanbieter” Die Anbieterliste enthält vier Hosts, welche die DDNS-Dienstleistungen anbieten. Stellen Sie eine Verbindung mit der Webseite des Dienstleistungsanbieters her, um sicherzustellen, dass die Dienstleistung verfügbar ist. “Host-Name” Zur Anwendung der DDNS-Dienstleistung muss dieses Feld ausgefüllt werden. Geben Sie die Host-Namen ein, der beim DDNS-Server registriert ist.

  • Seite 26: Zugangsliste

    Zugangsliste „Zugelassene IPs“ Hier wird der IP-Bereich der akzeptierten IPs eingetragen und zur Zugangsliste hinzu-gefügt. Als Werkeinstellung werden alle IPs akzeptiert. Löschen Sie diesen Gesamtbereich bei Bedarf. „Start-IP-Adresse“ Geben Sie hier die erste Adresse des gewünschten Bereiches ein. „End-IP-Adresse“ Geben Sie her die letzte Adresse des gewünschten Bereiches ein. „Zugelassene IPs löschen“...

  • Seite 27: Video Und Audio

    Video und Audio Dieser Videoserver unterstützt Dual-Stream für Videodaten. Für Audiodaten steht nur eine Einstellungsmöglichkeit zur Verfügung. Video “Texteinblendung” Der Text erscheint im schwarzen Balken über dem Video-Fenster mit einem Zeitstempel. Dieser Zeitstempel (Datum und von der Uhrzeit) wird vom Videoserver geliefert, wobei dieses Datum und die Uhrzeit von einer integrierten Echtzeituhr beibehalten werden.
  • Seite 28 Bildeinstellungen Klicken Sie auf die Schaltfläche , um ein weiteres Fenster zu öffnen, indem Sie die “Helligkeit”, “Kontrast”, “Farbton” und die “Sättigung” für das Videobild abstimmen können. Jedes Feld verfügt über elf Stufen von -5 bis +5. Um die geänderten Einstellungen der Bilder anzusehen, klicken Sie auf .

  • Seite 29: Bewegungssensor

    Bewegungssensor “Bewegungsmelder aktivieren” Wählen Sie diese Option zum Aktivieren der Bewegungserkennung. Klicken Sie auf diese Schaltfläche, um ein neues Fenster hinzuzufügen. Höchstens drei Fenster können gleichzeitig vorhanden sein. Zur Neueinstellung der Größe des Fensters oder zum Verschieben des Titelbalkens klicken Sie mit der linken Maustaste auf den Rahmen des Fensters, halten diesen gedrückt und ziehen ihn mit dem Cursor auf die gewünschte Größe.

  • Seite 30: Kamerasteuerung

    Kamerasteuerung Auf dieser Menüseite kann die Steuerung von Schwenk-/Neige-/Zoom-Kameras (PTZ-Kameras) konfiguriert werden. RS485-Einstellungen Deaktiv Die PTZ Steuerung ist deaktiviert. Auf der Startseite wird kein Steuerfeld angezeigt. PTZ Kamera Die Steuerung ist aktiv. Auf der Startseite werden die Schaltflächen für die Steuerung angezeigt.
  • Seite 31 Benutzerdefinierte Kommandos Im oberen Bereich dieser Menüseite können Sie benutzerdefinierte Kommandos für die Standard- Schaltflächen wie „Auf“, „Ab“, usw. eingeben. Diese Kommandos bestehen üblicherweise aus HEX- Zahlen (z.B. siehe Protokolldokumentation Ihres Speeddomes). Weiterhin können auf der Startseite des Videoservers bis zu 5 benutzerdefinierte Kommandos über zusätzliche Schaltflächen hinzugefügt werden.

  • Seite 32: Anwendung

    Anwendung Die Anwendungskonfiguration besteht aus 3 Bereichen: Ereignis, Server und Medium. Um eine Anwendungsaktion zu einzustellen, muss als erstes der Bereich „Medium“, dann der Bereich „Server“ und anschließend der Bereich „Ereignis“ konfiguriert werden. Die Bereiche werden in dieser Reihenfolge beschrieben. Es können maximal 3 Ereignisse, 5 Servereinträge und 5 Medieneinträge erstellt werden.

  • Seite 33: Server

    Videoclip „Quelle“ Die Aufnahme kann von Video-Stream 1 oder 2 erfolgen. „Voralarm-Aufzeichnung“ Voralarm Aufzeichnungsintervall in Sekunden (max. 10 Sekunden) „Maximale Dauer“ Maximale Dauer pro Datei (max. 10 Sekunden) „Maximale Dateigröße“ Maximale Größe der Datei in kByte (max. 800 kByte) „Dateiname-Zusatz“ Geben Sie hier eine Bezeichnung ein, die dem Dateinamen für die Videoaufnahme vorangestellt wird.

  • Seite 34: Ereignis

    Netzlaufwerk „Netzlaufwerk Speicherort“ Pfad eines Netzlaufwerks für den Medien-Upload „Arbeitsgruppe“ Arbeitgruppe für das Netzlaufwerk „Benutzername“ Zugelassener Benutzername am Netzlaufwerk. „Passwort“ Zugelassenes Passwort am Netzlaufwerk. Nach der Eingabe von Serverdaten kann über die Schaltfläche „Test“ die Verbindung zu diesem Server getestet werden. Das Ergebnis wird in einem separaten Fenster angezeigt. Ereignis „Ereignisname“...
  • Seite 35 Aufnahme Der Videoserver unterstützt eine Aufnahme von Videodaten auf ein Netzlaufwerk. Maximal 2 Aufnahmeeinträge können konfiguriert werden, zuerst muss jedoch unter Anwendung / Server / Netzlaufwerk ein Laufwerk konfiguriert werden. <URL> http://<Videoserver>/setup/recording.html <Videoserver> ist die IP-Adresse oder der Hostname des Videoservers. „Aufnahme-Eintrag“...

  • Seite 36: Parameter Ansehen

    Logdatei Klicken Sie auf diesem Link auf der Konfigurationsseite, um die Systemprotokolldatei anzuzeigen. Der Inhalt der Datei liefert nützliche Informationen über die Konfiguration und die Verbindung nach dem Starten des Systems. Der Standard der Log-Datei ist RFC 3164. Wenn Sie einen externen Linux Server mit „syslogd service“...

  • Seite 37: Verwaltung

    Verwaltung System Neustart Drücken Sie die Schaltfläche, um das System neu zu starten. Wiederherstellen Alle Einstellungen außer den Netzwerkeinstellungen oder Sommerzeiteinstellungen können zu werden Werkseinstellungen zurückgesetzt. Sommerzeit Laden/Exportieren Laden … Sommerzeit-Konfigurationsdatei wird auf den Videoserver übertragen. Export … Sommerzeit-Konfigurationsdatei exportieren. Firmware Update Hier ist es möglich, analog zum Update mit dem Installationsassistenten, die Firmware des Videoservers auf den neuesten Stand zu bringen.

  • Seite 38: Anhang

    Anhang A. Problembehebung Status LEDs Zustand LED Farbe Laden des Systems nach Spannungszufuhr Grüne LED blinkt 2 Mal, Rote LED dauerhaft an Bootprozess Dauerhaft grüne und rote LED an Nach dem Netzwerk-Setup (System aktiv) Blinkende Grüne LED 1 Hz und rote LED an Während des Firmware Upgrades Blinkende Grüne LED 1 Hz und schnell blinkende Rote LED...

  • Seite 39: Häufig Gestellte Fragen

    B. Häufig gestellte Fragen F. Was tun, wenn das Passwort vergessen wurde? A. Jeder Zugang zum Dual-Stream Videoserver erfordert eine Authentifizierung. Falls Sie einer der verwaltenden Benutzer sind wenden Sie sich wegen dem Passwort an den Administrator. Falls Sie ein Administrator sind, gibt es keine Möglichkeit, das Root-Passwort wieder zu erlangen.
  • Seite 40 F. Der Videoserver wurde korrekt konfiguriert, dennoch wird der Zugang zu Kamera über das HTTP- Protokoll oder das RTSP-Protokoll verweigert. A. Stellen Sie sicher, dass die entsprechenden Ports (Voreinstellung: Port 80 und 554) in eventuell verwendeten Routern oder der Firewall freigeschaltet sind (BEIDE!). Testen Sie auch das Netzwerkprotokoll „Ping“...

  • Seite 41: Url Kommandos

    C. URL Kommandos Für die Kunden, die bereits über ihre eigene Webseite oder Web-Steuerungs-Anwendung verfügen, kann die Security-Videoserver über URLs leicht integriert werden. In diesem Abschnitt werden die Kommandos im URL-Format in Übereinstimmung mit den Grundfunktionen der Security-Videoserver aufgeführt. Aktualisierung der Momentaufnahmen von JPEG-Bildern: Überblick Dieser Abschnitt beschreibt die HTTP-basierte Programmierschnittstelle für Anwendungen.
  • Seite 42 Syntax: http://<servername>/cgi-bin/admin/getparam.cgi?[<parameter>][&<parameter>] wobei <parameter> folgendes Format haben sollte: <group>[<name>] oder <group>[.<name>] Wenn Sie keine Parameter spezifizieren, dann werden alle Parameter vom Server zurückgegeben. Falls Sie nur <group> spezifizieren, so werden nur die Parameter der entsprechenden Gruppe zurückgegeben. Wird ein Parameter angefragt, so wird der aktuelle Parameter-Wert zurückgegeben. Eine erfolgreiche Anfrage gibt Parameterpaare wie folgt zurück: Return: HTTP/1.0_200_OK\r\n...
  • Seite 43 (.htm, .html) sein. Es darf kein CGI-Kommando sein. Zusätzliche Parameter sind nicht zulässig. Dieser Parameter muss ans Ende der Parameterliste.) Return: HTTP/1.0_200_OK\r\n Content-Type:_text/html\r\n Context-Length:_<length>\r\n \r\n <parameter pair> wobei <parameter pair >: <parameter>=<value>\r\n [<parameter pair>] ist. Nur Parameter die Sie gesetzt haben und lesbar sind, werden zurückgegeben. Example: Anfrage: http://192.168.0.123/cgi-bin/admin/setparam.cgi?network_ipaddress=192.168.0.123...
  • Seite 44 Group: system NAME VALUE SECURITY DESCRIPTION (get/set) hostname string[40] host name of server ledoff <boolean> turn on(0) or turn off(1) all led indicators date <yyyy/mm/dd>, Current date of system. Set to ‘keep’ keep, keeping date unchanged. Set to auto ‘auto’ to use NTP to synchronize date.
  • Seite 45 Riyadh, Moscow, St. Petersburg, Nairobi 121: GMT 03:00 Iraq 140: GMT 03:30 Tehran 160: GMT 04:00 Abu Dhabi, Muscat, Baku, Tbilisi, Yerevan 180: GMT 04:30 Kabul 200: GMT 05:00 Ekaterinburg, Islamabad, Karachi, Tashkent 220: GMT 05:30 Calcutta, Chennai, Mumbai, New Delhi 230: GMT 05:45 Kathmandu 240: GMT 06:00 Almaty, Novosibirsk, Astana,...
  • Seite 46 SubGroup of system: info (The fields in this group are unchangeable.) NAME VALUE SECURITY DESCRIPTION (get/set) modelname string[40] model name of server serialnumber <mac address> 12 characters mac address without hyphen connected firmwareversion string[40] The version of firmware, including model, company, and version number in the format <MODEL-BRAND- VERSION>...
  • Seite 47 Group: network NAME VALUE SECURITY DESCRIPTION (get/set) type lan, Network connection type pppoe resetip <boolean> 1 => get ipaddress, subnet, router, dns1, dns2 from DHCP server at next reboot 0 => use preset ipaddress, subnet, rounter, dns1, and dns2 ipaddress <ip address>...
  • Seite 48 Subgroup of network: rtp NAME VALUE SECURITY DESCRIPTION (get/set) videoport 1025 ~ 65535 video channel port for RTP audioport 1025 ~ 65535 audio channel port for RTP Subgroup of network: pppoe NAME VALUE SECURITY DESCRIPTION (get/set) user string[128] PPPoE account user name pass password[64] PPPoE account password...
  • Seite 49 s<0~(m-1)>_resolution QCIF, Video resolution in pixel 176x120, 176x144, CIF, 352x240, 352x288, 4CIF, 704x480, 704x576 s<0~(m- cbr, vbr cbr, constant bitrate 1)>_mpeg4_ratecontrol vbr, fix quality mode s<0~(m- 1, 2, 3, 4, 5 quality of video when choosing vbr in 1)>_mpeg4_quant “ratecontrolmode”. 1 is worst quality and 5 is the best quality.
  • Seite 50 6700, 7400, 7950, 10200, 12200 Group: image_c<0~(n-1)> for n channel products NAME VALUE SECURITY DESCRIPTION (get/set) brightness -5 ~ 5 Adjust brightness of image according to mode settings. saturation -5 ~ 5 Adjust saturation of image according to mode settings. contrast -5 ~ 5 Adjust contrast of image according to...
  • Seite 51 Group: upnppresentation NAME VALUE SECURITY DESCRIPTION (get/set) enable <boolean> Enable or disable the UPNP presentation service. Group: upnpportforwarding NAME VALUE SECURITY DESCRIPTION (get/set) enable <boolean> Enable or disable the UPNP port forwarding service. upnpnatstatus The status of UpnP port forwarding, used internally.
  • Seite 52 number of IR interface <positive integer> number of digital input <positive integer> number of digital output <positive integer> naudioin number of audio input <positive integer> naudioout number of audio output <positive integer> nvideoin <positive integer> number of video input nmediastream <positive integer>...
  • Seite 53 audio_extmic <boolean> indicate whether to support external microphone input audio_linein <boolean> indicate whether to support external line input audio_lineout <boolean> indicate whether to support line output audio_headphoneout <boolean> indicate whether to support headphone output audioin_codec <a list of the available codec list available codec types separaters by comma)
  • Seite 54 <integer> Indicate which di detected. This field is required when trigger condition is “di”. One bit represents one digital input. The LSB indicates DI 0. Mdwin <integer> Indicate which motion detection windows detected. This field is required when trigger condition is “md”.
  • Seite 55 ftp_address string[128] The ftp server address ftp_username string[64] The username to login in the server. ftp_passwd string[64] The password of the user. ftp_port 0~65535 The port to connect the server. ftp_location string[128] The location to upload or store the media. ftp_passive 0, 1 To enable or disable the passive mode.
  • Seite 56 videoclip_maxsize 50 ~ 1500 The maximum size of one video clip file in Kbytes. Group: recording_i<0~1> PARAMETER VALUE SECURITY DESCRIPTION (get/set) name string[40] The identification of this entry enable 0, 1 To enable or disable this recoding. priority 0, 1, 2 Indicate the priority of this recoding.
  • Seite 57 axisy -15 ~ 28 Axis Y coordinate, used internally preset_i<0~9>_name string[40] The name of preset location preset_i<0~9>_pan -1024 ~ 1024 The pan coordinates of preset location. preset_i<0~9>_tilt -56 ~ 144 The tilt coordinates of preset location. preset_i<0~9>_zoom 0 ~ 19 The zoom coordinates of the preset location.
  • Seite 58 Group: layout NAME VALUE SECURITY DESCRIPTION (get/set) layouttype 1, 2 The layout type of main page 1: image mode 2: text mode fontcolor 0 ~ 15 The font color of main page backgroundcolor 0 ~ 15 The background color of main page logotype 1 ~ 3 The source type of logo graph...
  • Seite 59 If no parameter is specified, all the status of digital input will be returned. Return: HTTP/1.0 200 OK\r\n Content-Type: text/plain\r\n Content-Length: <length>\r\n \r\n [di0=<state>]\r\n [di1=<state>]\r\n [di2=<state>]\r\n [di3=<state>]\r\n where <state> can be 0 or 1. Example: Query the status of digital input 1 Request: http://myserver/cgi-bin/dido/getdi.cgi?di1 Response:...
  • Seite 60 Capture single snapshot Note: This request require normal user privilege Method: GET/POST Syntax: http://<servername>/cgi-bin/viewer/video.jpg?[channel=<value>][&resolution=<value>] [&quality=<value>] If the user requests the size larger than all stream setting on the server, this request will failed! PARAMETER VALUE DEFAULT DESCRIPTION channel 0~(n-1) the channel number of video source resolution <available The resolution of image...
  • Seite 61 return <return page> Redirect to the page <return page> after the parameter is assigned. The <return page> can be a full URL path or relative path according the the current path. If you omit this parameter, it will redirect to an empty page. System logs Note: This request require administrator privilege Method: GET/POST...
  • Seite 62 down Move camera down left Move camera left right Move camera right speedpan -5 ~ 5 Set the pan speed speedtilt -5 ~ 5 Set the tilt speed speedzoom -5 ~ 5 Set the zoom speed speedapp -5 ~ 5 Set the auto pan/patrol speed auto Auto pan...
  • Seite 63 delpos <Text string less than Delete preset location from preset list. 30 characters> return <return page> Redirect to the page <return page> after the parameter is assigned. The <return page> can be a full URL path or relative path according to the current path. If you omit this parameter, it will redirect to an empty page.
  • Seite 64 start <ip address> The start IP address to add or to delete. <ip address> The end IP address to add or to delete. index <value> The start position to add or to delete. return <return page> Redirect to the page <return page> after the parameter is assigned.

  • Seite 65: Dome-Steuerkommandos Für Tv7600-Tv7604 (Pelco)

    D. Dome-Steuerkommandos für TV7600-TV7604 (Pelco) Kommandoszusammensetzung Wort 1 Wort 2 Wort 3 Wort 4 Wort 5 Wort 6 Wort 7 Synch Address Command Command Data 1 Data 2 Check Sum Byte (ID) z.B. Wort 2-6 (immer FF) Dome Speed Berechnung Check-Summe: Wort 7= Wort 2 + Wort 3 + Wort 4 + Wort 5 + Wort 6 Befehlsübersicht (Beispiele für ID 01): Data: FF 01 00 02 06 00 09...

  • Seite 66: Technische Daten

    E. Technische Daten - System - Abmessungen CPU: Model 1000 (LxBxH) 150 x 75 x 35 mm RAM: 32MB SDRAM ROM: 8MB FLASH ROM - Gewicht ca. 250g - Unterstützte Protokolle TCP/IP, HTTP, SMTP, FTP, DDNS, UPnP, - Spannungsversorgung Telnet, NTP, DNS, DHCP und RTSP Netzteil im Lieferumfang enthalten Eingang: 100-240VAC, 50/60Hz, 0.5A - Anschlüsse...

  • Seite 67: Lizenzhinweise

    F. Lizenzhinweise GNU GPL Wir weisen auch an dieser Stelle darauf hin, dass der Videoserver „TV7206“ u.a. Linux-Software- Programme enthält, welche ausschließlich unter der GNU General Public Licence (GPL) lizensiert werden. Um eine GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen der GPL.
