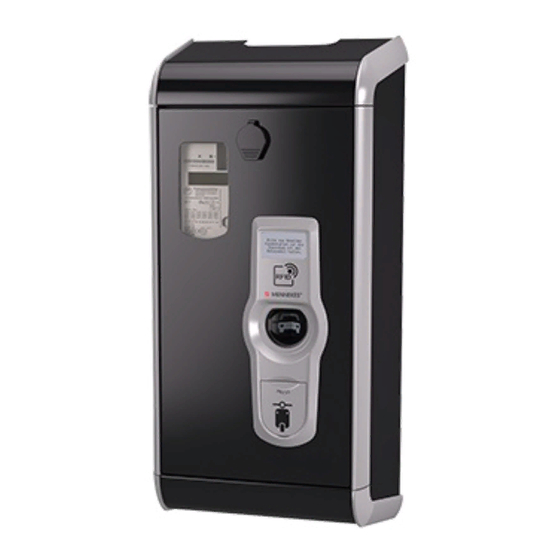

Wall-mountes charging station
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Mennekes Premium* 22
Inhaltszusammenfassung für Mennekes Premium* 22

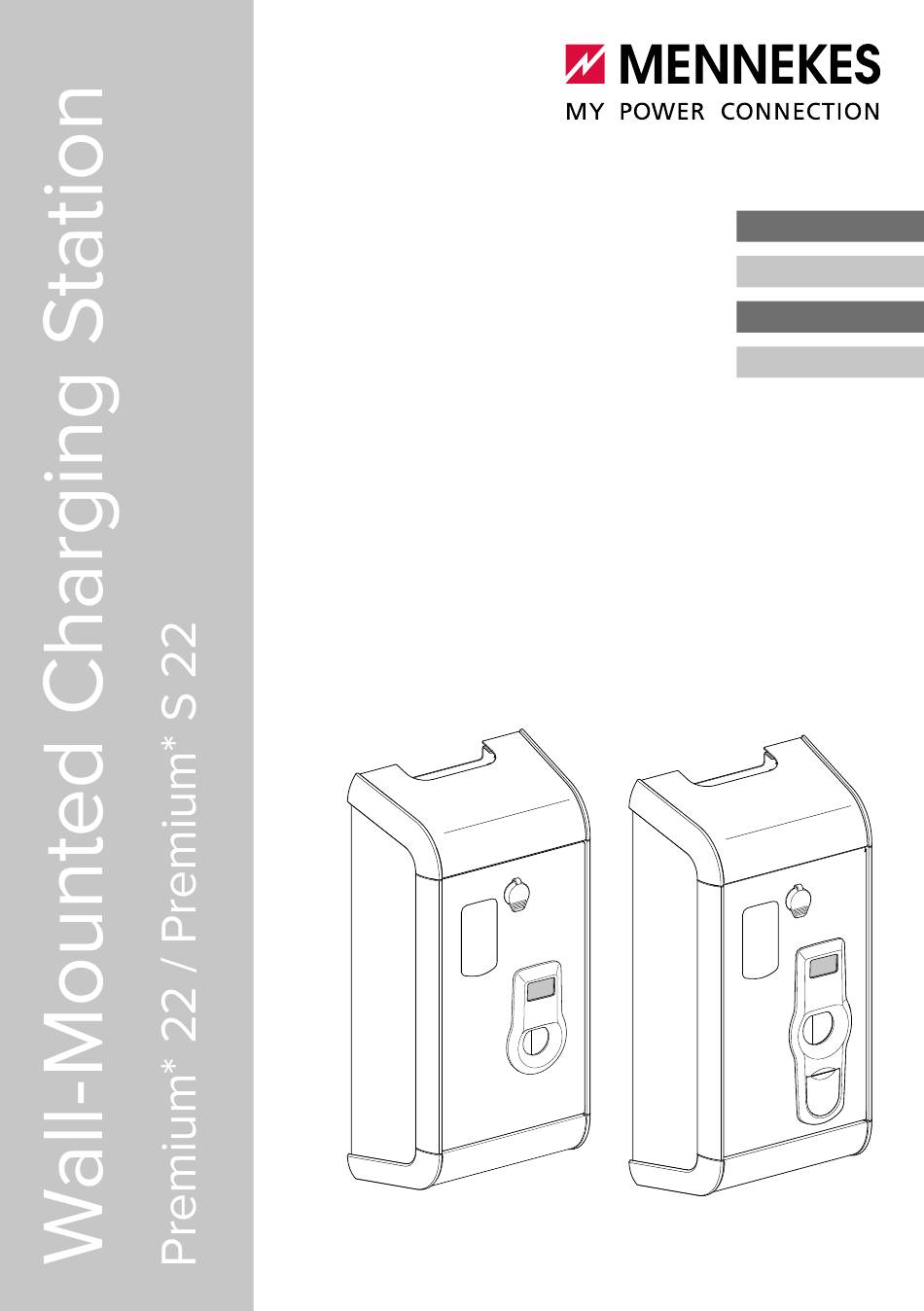

- Seite 1 DEUTSCH Betriebs- und Installationsanleitung Operating- and installation manual ENGLISH Instructions de fonctionnement et d'installation FRANÇAIS Istruzioni per l'uso e per l'installazione ITALIANO...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Dokument ..........2 Bedienung ..............13 Service .................2 Autorisierung ..............13 Warnhinweise ..............2 Ladung Mode 3 ............... 14 Ladung Mode 1 (nur Premium* S 22) ......14 Verwendete Symbolik ............2 Zu Ihrer Sicherheit .............3 Instandhaltung ............15 Zielgruppen ................3 Wartung................15 Bestimmungsgemäße Verwendung ......3 Reparaturarbeiten ............ -
Seite 4: Zu Diesem Dokument
„ Premium* 22 Ihrem Land. „ Premium* S 22 Nutzen Sie für einen direkten Kontakt zu MENNEKES das Formular unter "Kontakt" auf Diese Anleitung ist für den Betreiber und die https://www.chargeupyourday.com/ Elektrofachkraft bestimmt. Sie enthält Hinweise zur sicheren Bedienung und Installation. Tätigkeiten, die nur Halten Sie für eine zügige Bearbeitung bitte folgende... -
Seite 5: Verwendete Symbolik
Das Gerät ist ausschließlich für die ortsfeste Wandmontage bestimmt. Das Gerät kann ausschließlich in einem Verbund von meh- reren Geräten betrieben werden. Die Vernetzung mehrerer Geräte erfolgt über eine MENNEKES ACU. Eine ACU ist im MENNEKES eMobility-Gateway und in den Ladesäulen... -
Seite 6: Bestimmungswidrige Verwendung
Gefahr für sich und für andere dar. mungsgemäße Verwendung und den sicheren Gebrauch. f Von Gerät und Ladekabel fernhalten. Die MENNEKES Elektrotechnik GmbH & Co. KG über- nimmt keine Haftung für Folgen aus bestimmungswidriger 2.4.4 Umgebungsbedingungen einhalten Verwendung. -
Seite 7: Produktbeschreibung
„ Autorisierung über Backend-System oder RFID-Karte. C. Betriebs- und Installationsanleitung „ Statusinformation per Klartextdisplay. 3.2 Typenschild „ MENNEKES SCU (Socket Control Unit), Kommunikations- und Steuereinheit. Auf dem Typenschild befinden sich alle wichtigen „ Allstromsensitiver Fehlerstromschutzschalter (Typ B). Gerätedaten. Das abgebildete Typenschild ist ein Muster. -
Seite 8: Geräteaufbau
3.3 Geräteaufbau Premium* S 22 Premium* 22 Abb. 3: Geräteaufbau Premium* 22 A. Abdeckung oben B. Edelstahlgehäuse für die Wandmontage Abb. 4: Geräteaufbau Premium* S 22 C. Sichtfenster für Smart Meter Zähler eHZ D. Steckdosenpanel A. Abdeckung oben E. Profilleisten B. -
Seite 9: Technische Daten
4. Technische Daten Premium* 22 Premium* S 22 Ladeleistung Mode 3 [kW] Ladeleistung Mode 1 [kW] 400 AC ±10 % Nennspannung U Nennfrequenz f [Hz] Nennstrom I Maximale Vorsicherung [A] Schutzart IP 44 Schutzklasse Maße H x B x T [mm]... -
Seite 10: Installation
5. Installation Die Tätigkeiten in diesem Kapitel dürfen nur von Zulässige Umgebungsbedingungen Umgebungstemperatur -25 … +40 °C einer Elektrofachkraft durchgeführt werden. Durchschnittstemperatur < 35 °C Standortwahl in 24 Stunden Das Gerät ist ausschließlich für die ortsfeste Wandmontage Höhenlage Max. 2.000 m über dem vorgesehen. -
Seite 11: Gerät Öffnen
Vier Schrauben unter der Frontplatte lösen. f Frontplatte gegen Zufallen sichern. Die Schrauben müssen dazu nicht vollständig heraus- geschraubt werden. f Beide Abdeckungen oben und unten abnehmen. MENNEKES empfiehlt die Montage in einer ergo- nomisch sinnvollen Höhe in Abhängigkeit von der Körpergröße. -
Seite 12: Elektrischer Anschluss
5.6 Elektrischer Anschluss 5.6.1 RS-485 Bus Um das Gerät zu betreiben, muss es über RS-485 Bus mit einer MENNEKES ACU verbunden werden. Es können bis zu 16 SCUs mit einer ACU über RS-485 Bus verbunden werden. Zur Vernetzung mehrerer Geräte mit einer ACU muss die Verdrahtung in Linien-Bus-Topologie erfolgen. -
Seite 13: Laden Von Fahrzeugen Mit Gasenden Batterien
5.6.2 Laden von Fahrzeugen mit gasenden Batterien 5.6.3 Spannungsversorgung / Netzanschluss GEFAHR GEFAHR Explosionsgefahr durch Knallgasbildung beim Laden von Verletzungsgefahr durch Stromschlag Fahrzeugen mit gasenden Batterien Allstromsensitive Fehlerstromschutzschalter Beim Laden von Fahrzeugen mit gasenden Batterien in (Typ B) dürfen nicht hinter pulsstromsensitiven geschlossenen Räumen kann es durch die Bildung von Fehlerstromschutzschaltern (Typ A) montiert werden. -
Seite 14: Inbetriebnahme
Geräts nach IEC 60364-6 sowie den entsprechenden gültigen nationalen Vorschriften (z. B. DIN VDE 0100-600 in Deutschland) durch. Die Prüfung kann in Verbindung mit der MENNEKES Prüfbox und einem Prüfgerät zum normge- rechten Prüfen erfolgen. Die MENNEKES Prüfbox simuliert dabei die Fahrzeugkommunikation. Prüfboxen sind bei MENNEKES als Zubehör erhältlich. -
Seite 15: Abschlussarbeiten
7. Bedienung 6.4 Abschlussarbeiten Autorisierung Nach Abschluss der Installation und Inbetriebnahme müs- Die Benutzung des Geräts ist je nach Konfiguration sen Sie noch folgende Schritte durchführen: mit vorheriger Autorisierung möglich. Es gibt folgende Möglichkeiten: „ Keine Autorisierung notwendig. Alle Nutzer können laden. -
Seite 16: Ladung Mode 3
Ladung Mode 3 Ladevorgang beenden WARNUNG ACHTUNG Verletzungsgefahr durch unzulässige Hilfsmittel Beschädigung des Ladekabels Bei Verwendung von Adaptersteckern, Verlängerungen Zugspannung am Ladekabel kann zu Kabelbrüchen und oder zusätzlichen Ladekabel in Verbindung mit dem Gerät anderen Beschädigungen führen. besteht die Gefahr von Stromschlag oder Kabelbrand. f Ladekabel nur direkt am Stecker aus der f Verwenden Sie ausschließlich das für Fahrzeug und Ladesteckdose ziehen. -
Seite 17: Instandhaltung
8. Instandhaltung Wartung GEFAHR Stromschlaggefahr bei beschädigten Geräten Bei Verwendung eines beschädigten Geräts besteht die Gefahr von Stromschlag. f Verwenden Sie das Gerät nicht, wenn dieses Schäden aufweist. f Kennzeichnen Sie das beschädigte Gerät, sodass die- ses nicht durch andere Personen benutzt wird f Lassen Sie die Schäden unverzüglich durch eine Elektrofachkraft beseitigen. -
Seite 18: Reparaturarbeiten
Wartungsintervalle Bauteil Wartungsarbeit Die nachfolgenden Tätigkeiten dürfen nur von einer Elektrofachkraft durchgeführt werden. Jährlich Anschluss- Anschlussklemmen der Die Wartungsintervalle unter Berücksichtigung von fol- klemmen Versorgungsleitung prüfen. genden Aspekten wählen: f Anschlussklemmen ggf. nachzie- „ Alter und Zustand des Geräts hen. „... -
Seite 19: Steckdosenpanel Austauschen
Neues Steckdosen panel einsetzen. f Neue SCU konfigurieren. f Steckdosen panel mit den Schrauben befestigen Installationsanleitung MENNEKES ACU / SCU beachten. (Drehmoment 1,4 - 1,8 Nm). f Angeschlossene Steckverbinder mit den entspre- Nach dem Austausch der SCU zwingend eine chenden Komponenten verbinden. -
Seite 20: Reinigung
9. Störungsbehebung 8.3 Reinigung Die Tätigkeiten in diesem Kapitel dürfen nur von GEFAHR einer Elektrofachkraft durchgeführt werden. Lebensgefahr durch Stromschlag Fehlermeldungen Das Gerät enthält elektrische Bauteile, die unter hoher Spannung stehen. Bei unsachgemäßer Handhabung, ins- 9.1.1 Fehler ohne Fehlercode besonders in Verbindung mit Feuchtigkeit, am geöffneten Wenn Fehler ohne Fehlercode auftreten, erscheint eine Gehäuse, werden Personen durch Stromschlag schwer entsprechende Meldung auf dem Klartextdisplay:... -
Seite 21: Fehler Mit Fehlercode
Baugleichheit über- prüft werden. f Gerät öffnen. f Ausschließlich Original Ersatz- und Zubehörteile ver- Î "5.4 Gerät öffnen" wenden, die von MENNEKES bereitgestellt und / oder f Versorgungsleitung abklemmen. freigegeben sind. f RS-485 Bus-Leitung abklemmen. f Gerät demontieren. -
Seite 22: Lagerung
11. Lagerung 14. Glossar Die ordnungsgemäße Lagerung kann die Betriebsfähigkeit Begriff Erklärung des Geräts positiv beeinflussen und erhalten. Accounting Control Unit f Gerät vor dem Lagern reinigen. Einheit zur Kommunikation mit den f Gerät in Originalverpackung oder mit geeigneten SCUs / HCC 3s der Ladestationen und Packstoffen sauber und trocken lagern.
