5 Aufstellung/Einbau

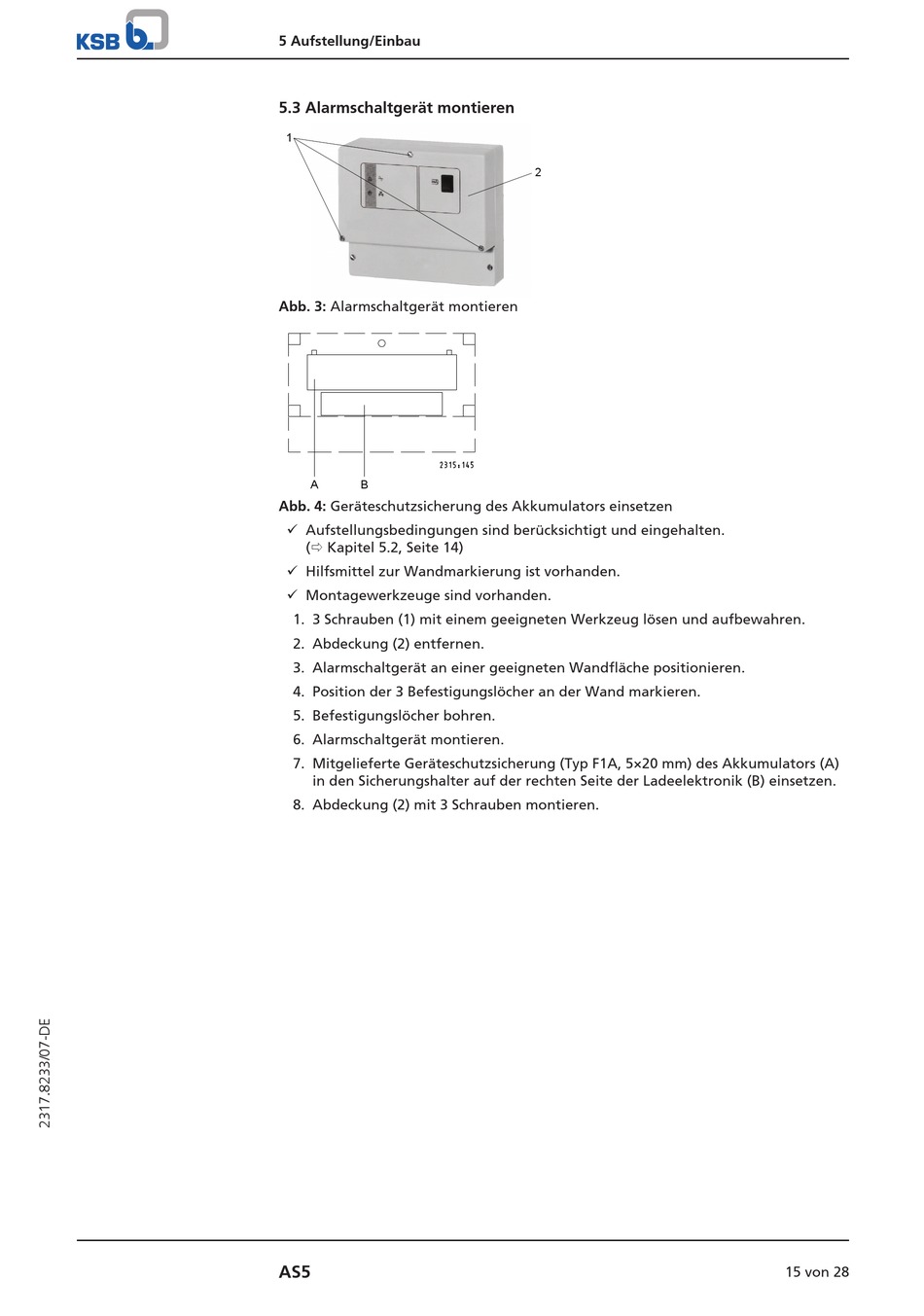

5.3 Alarmschaltgerät montieren
1
Abb. 3: Alarmschaltgerät montieren
A B
Abb. 4: Geräteschutzsicherung des Akkumulators einsetzen
ü Aufstellungsbedingungen sind berücksichtigt und eingehalten.
(ð Kapitel 5.2, Seite 14)
ü Hilfsmittel zur Wandmarkierung ist vorhanden.
ü Montagewerkzeuge sind vorhanden.
1. 3 Schrauben (1) mit einem geeigneten Werkzeug lösen und aufbewahren.
2. Abdeckung (2) entfernen.
3. Alarmschaltgerät an einer geeigneten Wandfläche positionieren.
4. Position der 3 Befestigungslöcher an der Wand markieren.
5. Befestigungslöcher bohren.
6. Alarmschaltgerät montieren.
7. Mitgelieferte Geräteschutzsicherung (Typ F1A, 5×20 mm) des Akkumulators (A)
in den Sicherungshalter auf der rechten Seite der Ladeelektronik (B) einsetzen.
8. Abdeckung (2) mit 3 Schrauben montieren.
AS5
2
15 von 28
