Messprinzip
Der Brechungsindex kann auf zwei verschiedene Arten gemessen werden. Dies kann entweder
mit einem Durchlicht- oder einem Reflexionssystem erfolgen. Bei dem PCE-DRB 10 handelt es
sich um ein Reflexionssystem.

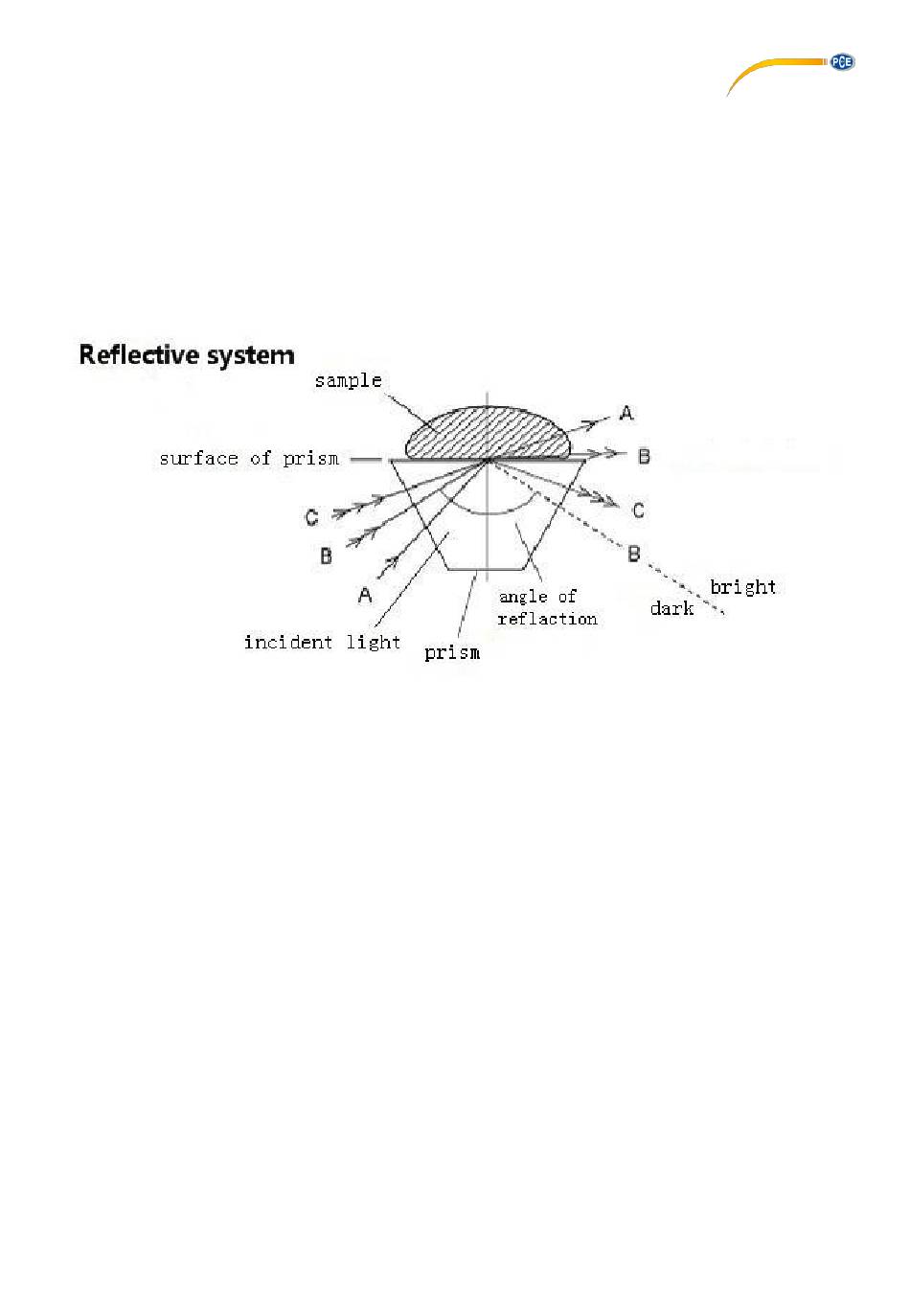

Im Diagramm unten ist beschrieben, dass der Lichtstrahl „A" durch die Probe hindurch geht, der
Lichtstrahl „C" geht nicht durch das Prisma, sondern wird reflektiert und der Lichtstrahl „B" geht
im entsprechenden Winkel durch das Prisma, jedoch nicht durch die Probe.
Somit ist lediglich die Lichtquelle „B" verwendet, da diese die Grenze zwischen Helligkeit und
Dunkelheit darstellt. Brechungswinkel und Brechungsindex stehen in relativer Proportion. Der
Sensor rechnet die ermittelte Position der Grenzlinie in den Brechungsindex um.
