- Seite 1 Bedienungsanleitung PCE-DRB 10 Refraktometer User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 23. März 2020 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Kalibrierung ..................13 Selbstjustierung .......................13 Kalibrierung mit Kalibrierlösung ..................13 Löschen der Kalibrierwerte ....................14 Datenmanagement ................14 Speicherung der Messdaten ....................14 Messdaten aufrufen......................15 Messdaten exportieren ....................15 Intelligentes Überwachungsmodul ........... 16 10 Besondere Flüssigkeiten ..............17 10.1 Hochviskose Proben .......................17 © PCE Instruments... - Seite 3 10.2 Proben mit flüchtigen Eigenschaften ................18 10.3 Auswechseln der Abdeckungen ..................18 11 Technische Spezifikationen ............... 19 12 Lieferumfang ..................19 13 Garantie ....................20 14 Entsorgung ..................20 © PCE Instruments...
-
Seite 4: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 5: Messprinzip
Messprinzip Der Brechungsindex kann auf zwei verschiedene Arten gemessen werden. Dies kann entweder mit einem Durchlicht- oder einem Reflexionssystem erfolgen. Bei dem PCE-DRB 10 handelt es sich um ein Reflexionssystem. Im Diagramm unten ist beschrieben, dass der Lichtstrahl „A“ durch die Probe hindurch geht, der Lichtstrahl „C“... -
Seite 6: Vorbereitung
Verbinden Sie das Gerät über die RS-232 Schnittstelle mit einem Computer, falls eine Datenübertragung zum Computer stattfinden soll. Schalten Sie den Netzschalter an der Rückseite des Refraktometers ein. 1 - Schalter Ein / Aus 2 - Schlauchanschlüsse Thermostat 3 – RS-232 Schnittstelle © PCE Instruments... -
Seite 7: Einführung

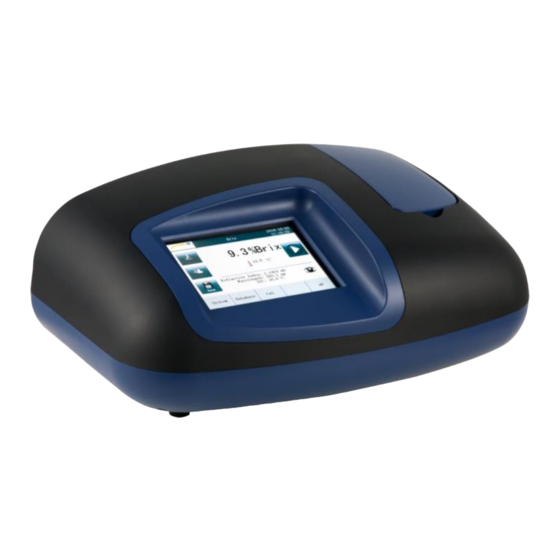

Am Messinstrument wurde eine 640 x 480 Punktmatrix mit 5,6“ TFT Touchdisplay (65.000 Farben) verwendet. Somit wird das komplette Gerät über das Display bedient. Die Parameter werden ebenso auf diese Weise eingestellt. 1 - Touchdisplay 2 - Edelstahl-Probenmulde (Messzelle) © PCE Instruments... -
Seite 8: Symbole Und Funktionen Am Display
Benutzer-ID: Die dem Verwender zugeordnete Nutzer ID kann hier eingegeben werden. Taste zur Datenspeicherung: Der aktuelle Messwert wird durch Drücken dieser Taste auf dem Messdatenspeicher abgelegt. Intelligentes Überwachungssymbol: Gerät läuft normal Alarmsymbol: Gerät muss nachkalibriert werden © PCE Instruments... -
Seite 9: Systemeinstellungen
Geben Sie das korrekte Datum über die Digitalanzeige ein und bestätigen Sie Ihre Wahl mit „confirm“. Datumsformat: JJJJ-MM-TT Drücken Sie daraufhin „exit“, um in die Systemeinstellungen zu gelangen oder „back“, um in den Messmodus zu gelangen. Zeit Drücken Sie „system“ und wählen Sie daraufhin „set time“ aus, um die Zeiteinstellungen vorzunehmen. © PCE Instruments... -
Seite 10: Intensität Der Hintergrundbeleuchtung
Sie können zehn Helligkeitsstufen der Hintergrundbeleuchtung auswählen. Diese können mit „+“ oder „-“ verändert werden. Drücken Sie, nachdem Sie die Helligkeit nach Ihren Wünschen verändert haben, „confirm“. Drücken Sie daraufhin „exit“, um in die Systemeinstellungen zu gelangen oder „back“, um in den Messmodus zu gelangen. © PCE Instruments... -
Seite 11: Baudrate
Drücken Sie „system setting“. Wählen Sie danach „Select baud rate“. Im Anschluss muss diese auf „9600“ eingestellt werden. Drücken Sie danach „confirm“, „next page“, „print setting“, „on“ und danach „confirm“, um die Einstellungen vorzunehmen. Der Messwert wird automatisch gedruckt, wenn die Messung abgeschlossen ist. © PCE Instruments... - Seite 12 © PCE Instruments...
-
Seite 13: Messvorgang
Rückstände von vorherigen Messungen befinden. Decken Sie die Messzelle vor der Selbstjustierung mit dem Zellendeckel ab. Sie können ebenfalls eine Kalibrierung durchführen, indem Sie das entsprechende Menü aufrufen. Drücken Sie dafür „Cal.“, wenn Sie sich im Messmenü befinden. Die Selbstjustierung wird daraufhin durchgeführt. © PCE Instruments... -
Seite 14: Probenanalyse
Brechungsindex, der Wellenlänge und der Referenztemperatur auf dem Display angezeigt. Auswahl der Messmethode Brechungsindex (nD) des Messgeräts bei Umgebungstemperaturen Brix (% Brix): Bei der Methode erfolgt die Messung nach der von der Internationalen Kommission für einheitliche Methoden der Zuckeranalyse definierte Richtlinie ICUMSA SPS-3. © PCE Instruments... -
Seite 15: Benutzer-Id Eingeben
In diesem Modus kann eine die Benutzer-ID mit maximal acht Ziffern eingegeben werden. Falls Sie eine Abfolge von Buchstaben bevorzugen, kann dies über die Funktionstaste „Full keyboard“ erfolgen: Speichern können Sie die User-ID, indem Sie die Taste „Enter“ auf der Tastatur betätigen oder „Exit“ auf der Nummerntastatur drücken. © PCE Instruments... -
Seite 16: Eingabe Der Probennummer
Geben Sie den gewünschten Brechungsindex ein, drücken Sie „confirm“, um fortzufahren. Drücken Sie daraufhin „exit“, um das Kalibriermenü zu verlassen oder „back“, um ins Messmenü zu gelangen. Achtung: Achten Sie darauf, dass die Kalibrierlösung die gleiche Temperatur hat wie die Probenzelle. © PCE Instruments... -
Seite 17: Löschen Der Kalibrierwerte
Alle von Ihnen eingebrachten Kalibrierdaten werden gelöscht. Datenmanagement Speicherung der Messdaten Das PCE-DRB 10 hat eine Datenbank, um die Messergebnisse zu sichern. Dabei stehen 100 Speicherplätze zur Verfügung. Drücken Sie die Kurzwahltaste “save“, um den aktuell angezeigten Wert zu sichern. -
Seite 18: Messdaten Aufrufen
Proben-ID, nach Datum (s. Abbildung oben). Messdaten exportieren Die Messdaten am PCE-DRB 10 können über die RS-232 Schnittstelle exportiert werden. Die Bedienung und die Funktionen der Software „PC Software PCE-DRB 10“ sind in einer separaten Bedienungsanleitung beschrieben. © PCE Instruments... -
Seite 19: Intelligentes Überwachungsmodul
Intelligentes Überwachungsmodul Das Refraktometer PCE-DRB 10 besitzt eine einzigartige Funktion, die den Funktionsstatus des Messinstruments in Echtzeit überwacht. Das Symbol befindet sich direkt auf dem Display unterhalb der Messtaste. Wenn die Überwachung eine fehlerlose Funktionsweise erkennt, bleibt das Symbol grau. -
Seite 20: Besondere Flüssigkeiten
Nutzen Sie zur Messung von hochviskosen Proben oder Proben mit schlechten Fließeigenschaften die spezielle Probenabdeckung PCE-DRB 10-SC. Beim Schließen der Abdeckung PCE-DRB 10-SC schmiegt sich die Probe unter leichtem Druck an der Prismenoberfläche an und gewährleistet eine korrekte Messung. © PCE Instruments... -
Seite 21: Proben Mit Flüchtigen Eigenschaften
10.2 Proben mit flüchtigen Eigenschaften Nutzen Sie zur Messung von Proben mit flüchtigen Eigenschaften die spezielle Probenabdeckung PCE-DRB 10-VC. Die Probenabdeckung PCE-DRB 10VC ist mit einem Dichtring versehen, der das Verdunsten der Flüssigkeit verhindert. 10.3 Auswechseln der Abdeckungen Zum Wechseln der Abdeckung üben Sie an der rechten unteren Seite ein leichten Druck nach links aus, bis sich die Abdeckung aus der Halterung löst (siehe Abbildung). -
Seite 22: Technische Spezifikationen
Abmessungen exkl. Verpackung (L x B x H) 36 x 34 x 15 cm Abmessungen inkl. Verpackung (L x B x H) 51 x 41 x 29 cm Lieferumfang Refraktometer PCE-DRB 10 Netzstecker Bedienungsanleitung Die Software können Sie in unserem Downloadbereich herunterladen: https://www.pce-instruments.com/deutsch/download-win_4.htm... -
Seite 23: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 24 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
