PCE Instruments PCE-DMM 70 Bedienungsanleitung
Verwandte Anleitungen für PCE Instruments PCE-DMM 70
Inhaltszusammenfassung für PCE Instruments PCE-DMM 70

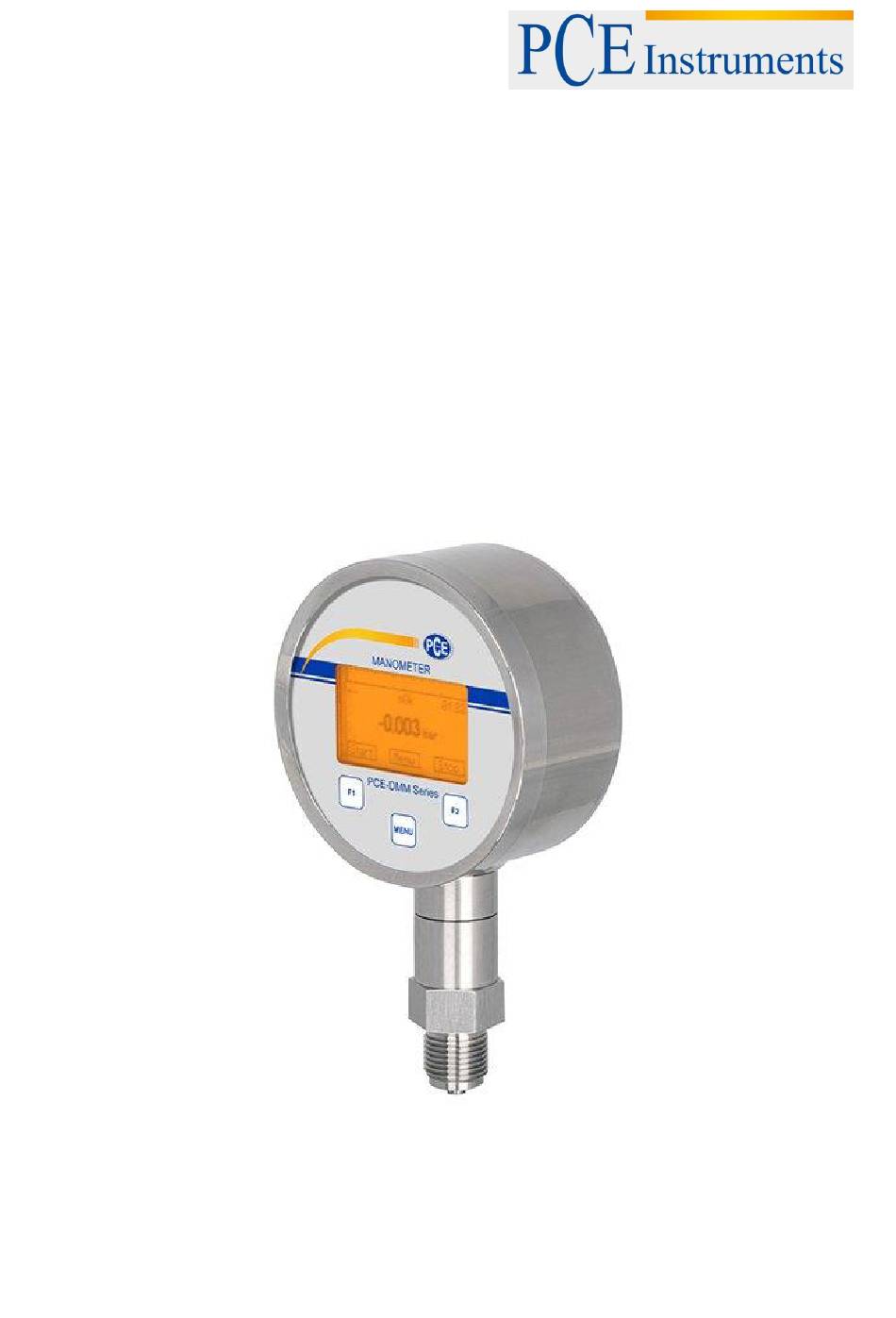

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalmanometer PCE-DMM 70 Version 1.0 Erstelldatum 03.08.2016 Letzte Änderung 08.08.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Informationen zur Betriebsanleitung ................... 3 Verwendete Symbole ......................... 3 Zielgruppe ........................... 3 Haftungsbeschränkung ....................... 3 Bestimmungsgemäße Verwendung ................... 3 Verpackungsinhalt ........................3 UL – Zulassung (für Geräte mit UL-Kennzeichnung) ..............4 Produktidentifikation ........................4 Sicherheitsinformationen ..................4 Montage- u. -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Digitalmanometers von PCE Instruments entschieden haben. Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Informationen zum sachgemäßen Umgang mit dem Gerät. Lesen Sie diese Betriebsanleitung deshalb vor Montage und Inbetriebnahme genau durch. -
Seite 4: Ul - Zulassung (Für Geräte Mit Ul-Kennzeichnung)
BETRIEBSANLEITUNG UL – Zulassung (für Geräte mit UL-Kennzeichnung) Die UL-Zulassung erfolgte unter Anwendung der US-amerikanischen Normen, welche auch mit den anwendbaren kanadischen Normen zur Sicherheit übereinstimmen. Beachten Sie folgende Punkte, damit das Gerät die Anforderungen der UL-Zulassung erfüllt: - Der Messumformer muss über eine Versorgung mit Energiebegrenzung (nach UL 61010) oder NEC Class 2 Energieversorgung betrieben werden. -
Seite 5: Montageschritte Für Anschlüsse Nach En 837
BETRIEBSANLEITUNG - Schrauben Sie das Gerät mit der Hand in das Aufnahmegewinde. - Besitzen Sie ein Gerät mit einem Kordelring, so muss dieses nur von Hand fest eingeschraubt werden. - Geräte mit einer Schlüsselfläche müssen mit dem Maulschlüssel festgezogen werden (G1/4": ca. 5 Nm;... -
Seite 6: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Technische Spezifikation Nenndruck relativ in Bar 0,1 0,16 0,25 0,40 0,60 1 Nenndruck absolut in Bar 0,40 0,60 1 Überdruck in Bar 0,5 1 Berstdruck in Bar 1,5 1,5 1,5 3 7,9 7,5 Nenndruck relativ / absolut in 10 16 Überdruck in Bar 40 80... -
Seite 7: Lieferumfang
Sensortemperatur (min, Std., täglich zur einer eingestellten Zeit) max. 8.500 Werte Modi: zyklisch, linear Messwertintervall einstellbar Spannungsversorgung 3 x 1,5V Duracell Plus Batterie, AA Batterielebensdauer 1,5 Jahre Standby Schutzart IP67 Gewicht ca. 680 g Lieferumfang 1 x Digitalmanometer PCE-DMM 70 inkl. Druckmessumformer... -
Seite 8: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Aufbau des Menüsystems Menüliste Einschalten Das Einschalten ist mit jeder Taste (Linke Taste, Menü-Taste, Rechte Taste) möglich. Menü 1/9 Durch Betätigen der Menü-Taste wird der Bedienmodus ausgewählt / verlassen Ein / Aus ("Menu" / "Exit"). Menü 2/9 Die aktuelle Uhrzeit, das aktuelle Datum werden eingestellt und die Software-Version Datum / Zeit / wird angezeigt. - Seite 9 BETRIEBSANLEITUNG Menü 5/9 Sprache: Auswahl der Bediensprachen Deutsch [DE] oder Englisch [EN] Einstellungen Abtastrate: hier wird die Messwertaufnahme eingestellt [1/s] bzw. [2/s] Ausschaltzeit: Einstellung der automatischen Abschaltung in Minuten. Die automatische Abschaltung kann in Schritten von [1 min], [2 min], [3 min], [4 min] bzw. [5 min] konfiguriert (30 Sek.
-
Seite 10: Erstinbetriebnahme
BETRIEBSANLEITUNG Linke Taste: ist eine Funktionstaste und kann im Menü 6 konfiguriert werden. Licht-, Zero-, Reset- oder Min-Funktion kann der Taste zugeordnet werden. Die konfigurierte Funktion ist im Anzeigemodus aktiv. Halten Sie die Taste ca. 2 Sekunden lang, um die Funktion zu aktivieren. -
Seite 11: Bedien- Und Anzeigeelemente
BETRIEBSANLEITUNG Bedien- und Anzeigeelemente Bargraph Timer / Batterie Temperatur Uhrzeit Display Linke-Taste Druckbereich Menü-Taste Rechte Taste Die Anzeige des Messwertes sowie das Konfigurieren der einzelnen Parameter erfolgt menügesteuert über ein graphikfähiges LC-Display. Die einzelnen Funktionen lassen sich anhand von drei frontseitig angeordneten Drucktasten einstellen. -
Seite 12: Stromversorgung / Batteriewechsel
Außerbetriebnahme des Gerätes kann die Membrane in der Regel vorsichtig mit einer nichtaggressiven Reinigungslösung und einem weichen Pinsel oder Schwamm gesäubert werden. Falls die Membrane verkalkt ist, wird empfohlen die Entkalkung von PCE Instruments durchführen zu lassen. Beachten Sie diesbezüglich das Kapitel Service / Reparatur. -
Seite 13: 4.10 Erstinbetriebnahme
4.12 Service/Reparatur Es wird empfohlen, den Druckmessumformer des DM01, sowie den DM01-500 und DM01-500 HD alle 12 Monate durch PCE Instruments rekalibrieren zu lassen. Bei jeder Rücksendung ist das Gerät sogfältig zu reinigen und bruchsicher zu verpacken. Dem defekten Gerät ist eine Rücksendeerklärung mit detaillierter Fehlerbeschreibung beizufügen. Falls Ihr Gerät mit Schadstoffen in Berührung gekommen ist, wird außerdem eine Dekontaminierungserklärung benötigt. -
Seite 14: Garantiebedingungen
BETRIEBSANLEITUNG Garantiebedingungen Die Garantiebedingungen unterliegen der gesetzlichen Gewährleistungsfrist von 24 Monaten, gültig ab Auslieferdatum. Bei unsachgemäßer Verwendung, Veränderung oder Beschädigung des Gerätes schließen wir jegliche Garantieansprüche aus. Beschädigte Membranen werden nicht als Garantiefall anerkannt. Ebenso besteht kein Anspruch auf Garantieleistungen, wenn die Mängel aufgrund des normalen Verschleißes entstanden sind.
