Benötigtes Werkzeug - Hecht Cube2 Montageanleitung
A
B
C
H
H

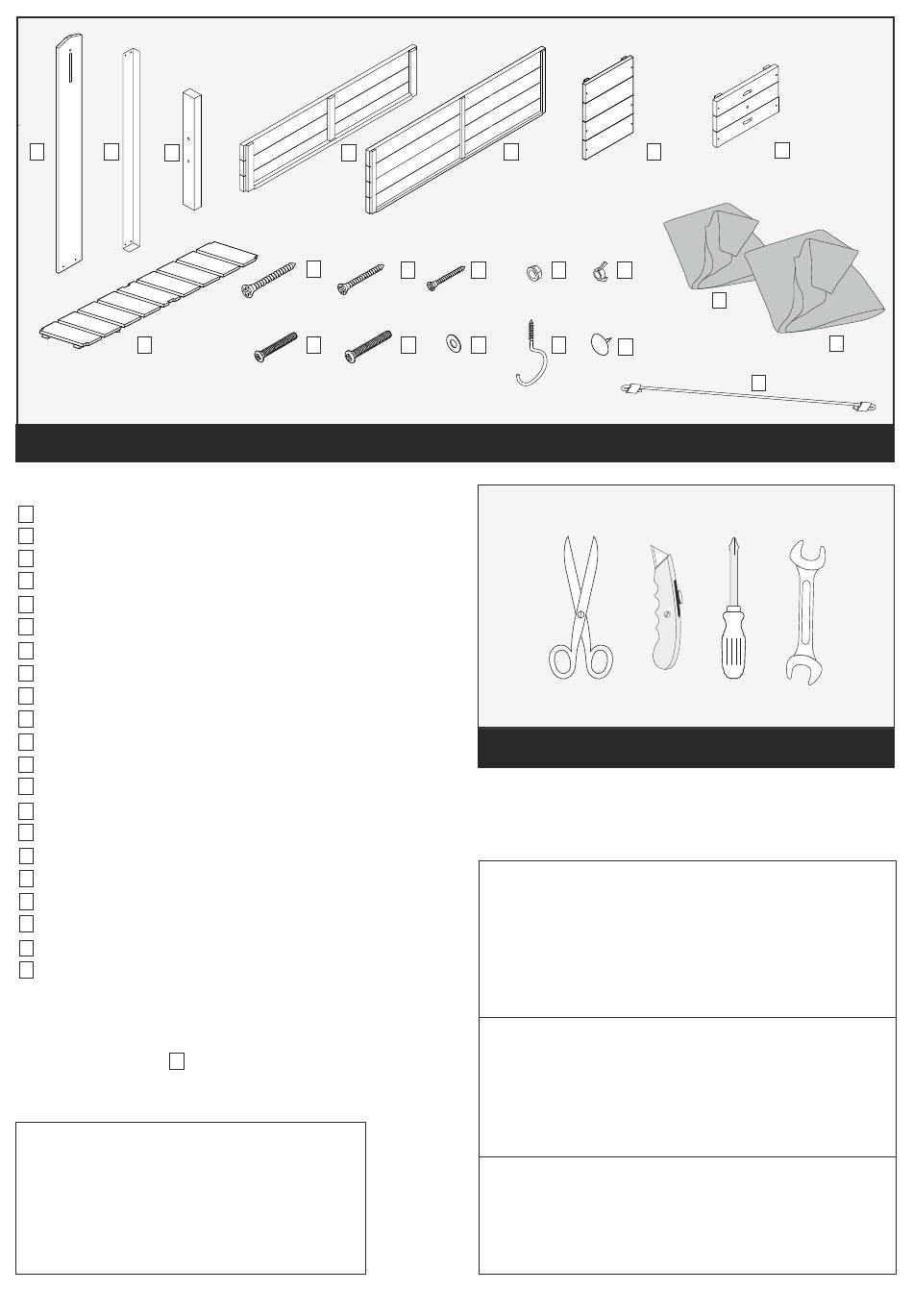

Inhalt
Bezeichnung (Innenansicht)
A
Seitenteile
B
Standfuß lang
C
Standfuß kurz
D
Seitenteile Pflanzkasten klein
Seitenteile Pflanzkasten groß
E
F
Frontteile Pflanzkasten groß
G
Frontteile Pflanzkasten klein
H
Einlegeböden
I
Kreuzschlitzschrauben 3,5 x 60 mm
J
Kreuzschlitzschrauben 3,5 x 40 mm
Kreuzschlitzschrauben 3,5 x 30 mm
K
Sechskantmutter
L
M
Flügelmuttern
Kreuzschlitzschraube M6 x 45 mm
N
O
Kreuzschlitzschraube M6 x 60 mm
Unterlegscheiben
P
Q
Schraubhaken
R
Reißzwecken
S
Beetplane klein
Beetplane groß
T
U
Rankseile
Legende:
Für Fehlteile immer den Teilebuchstaben bereit halten.
Beispiel: Reißzwecken
R
Hinweis:
Das maximale Volumen der oberen Pflanzkiste
beträgt ca. 30 Liter und für die untere Pflanzkiste
ca. 70 Liter.
Für die obere Pflanzkiste darf das Füllgewicht von
ca. 20 kg und für die untere Pflanzkiste von ca. 60 kg
nicht überschritten werden.
P00691
D
I
J
K
N
O
P
Anzahl
2 x
2 x
2 x
2 x
2 x
2 x
2 x
2 x
8 x
20 x
12 x
4 x
6 x
•
6 x
•
4 x
•
12 x
6 x
16 x
1 x
1 x
3 x
2
F
E
L
M
Q
R
Benötigtes Werkzeug
Schere oder Cuttermesser
Kreuzschlitzschraubendreher
Sechskantschlüssel SW10
Achtung:
Die Plane besitzt keine Perforierung für den Ablauf von
Gieß- oder Regenwasser. Ablauflöcher können nachträglich,
jedoch vor dem Bepflanzen, mit einer Nadel oder einem
Nagel eingestochen werden. Beachten Sie dabei, dass
durchsickerndes Gieß-/Regenwasser die Holzelemente
verschmutzen oder befeuchten kann.
Hinweis:
Das Hochbeet „cube2" ist nur mit auf Wasser basierenden
Lacken behandelt. Um das Hochbeet „cube2" vor
Witterungseinflüssen zu schützen, empfehlen wir dieses
regelmäßig mit einer umweltfreundlichen Lasur
anzustreichen.
Hinweis:
Vor dem Einsetzen der Beetfolie den gewünschten
Neigungswinkel des oberen Pflankastens einstellen. Diese
Einstellungen können nur vor dem Einsetzen der Beetfolie
durchgeführt werden.
G
S
T
U
Bausatz-Nr. P00691
V1/2015-30197
