Benötigtes Werkzeug - Hecht Cube1 Montageanleitung

A

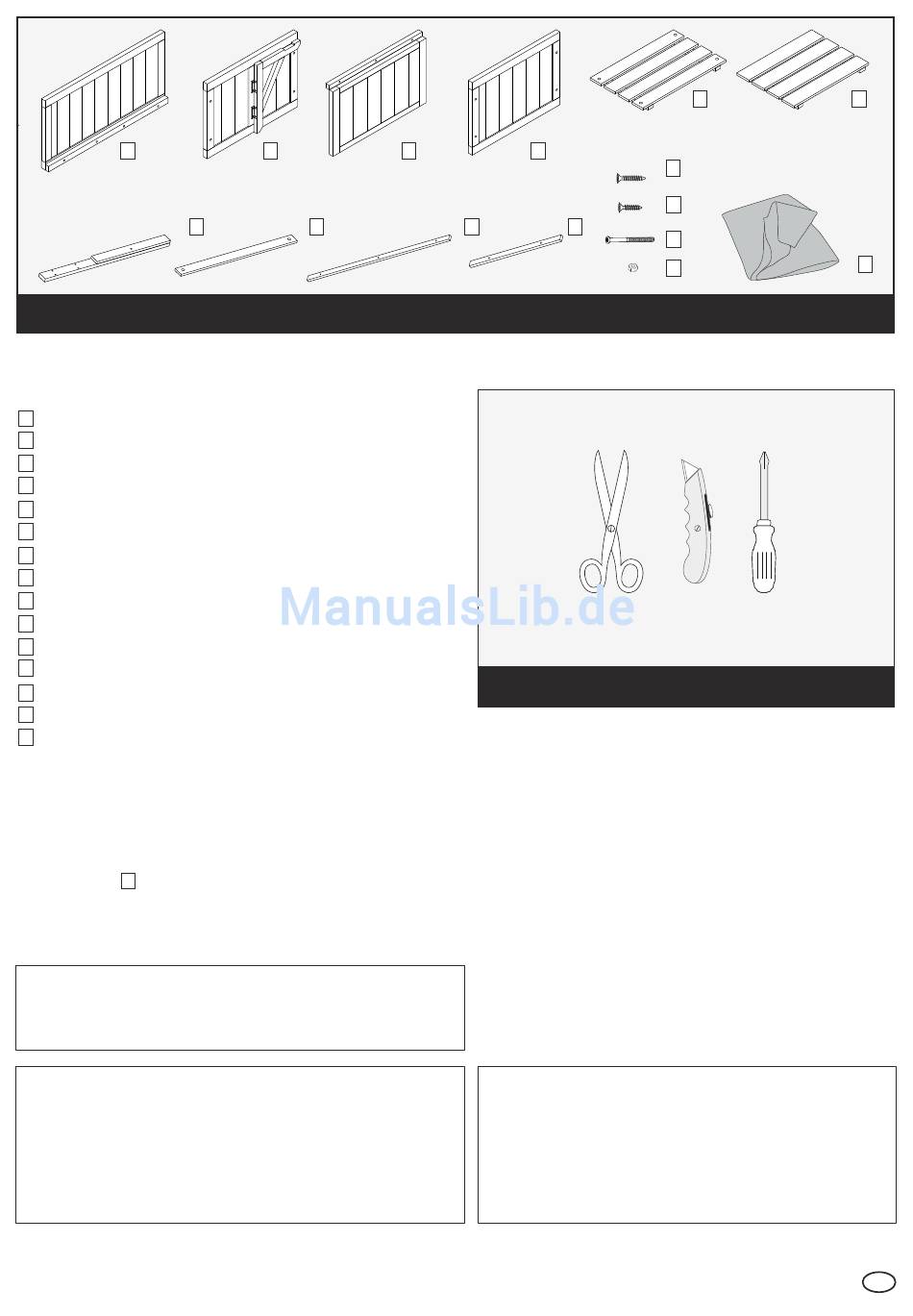

Inhalt
Bezeichnung
A Seitenteil
B Stirnseite mit Ausstellfuß
C Arbeitsplatte für Ausstellfuß
D Stirnseite
Ablage
E
F
Boden für Korpus
G Standfuß
H Querstrebe
I Leiste lang
Leiste kurz
J
Senkkopfschraube 3,5 x 35 mm
K
L Senkkopfschraube 3 x 25 mm
Linsenkopfschraube 6 x 60 mm
M
N Sechskantmutter
O Plane
Legende:
Für Fehlteile immer den Teilebuchstaben bereit halten.
Beispiel: Plane O
Hinweis:
Das maximale Volumen des Hochbeetes beträgt ca. 80 Liter und
darf ein Füllgewicht von ca. 80 kg nicht überschreiten.
Achtung:
Die Plane besitzt keine Perforierung für den Ablauf von
Gieß- oder Regenwasser. Ablauflöcher können nachträglich,
jedoch vor dem Bepflanzen, mit einer Nadel oder einem Nagel
eingestochen werden. Beachten Sie dabei, dass durchsickerndes
Gieß-/Regenwasser die Holzelemente verschmutzen oder
befeuchten kann.
EP00334
B
G H
Anzahl
2x
1 x
1 x
1 x
2 x
2 x
4 x
2 x
2 x
2 x
27 x
18 x
4 x
4 x
1 x
C
D
I J
Benötigtes Werkzeug
• Schere oder Cuttermesser
• Kreuzschlitzschraubendreher
Hinweis:
Das Hochbeet „CUBE1" ist nur mit auf Wasser basierenden Lacken
behandelt.
Um das Hochbeet „CUBE1" vor Witterungseinflüssen zu schützen,
empfehlen wir dieses regelmäßig mit einer umweltfreundlichen
Lasur anzustreichen.
2
E
K
L
M
N
Bausatz-Nr. EP00334
V1/2014-30122
F
O
D
