Descrizione

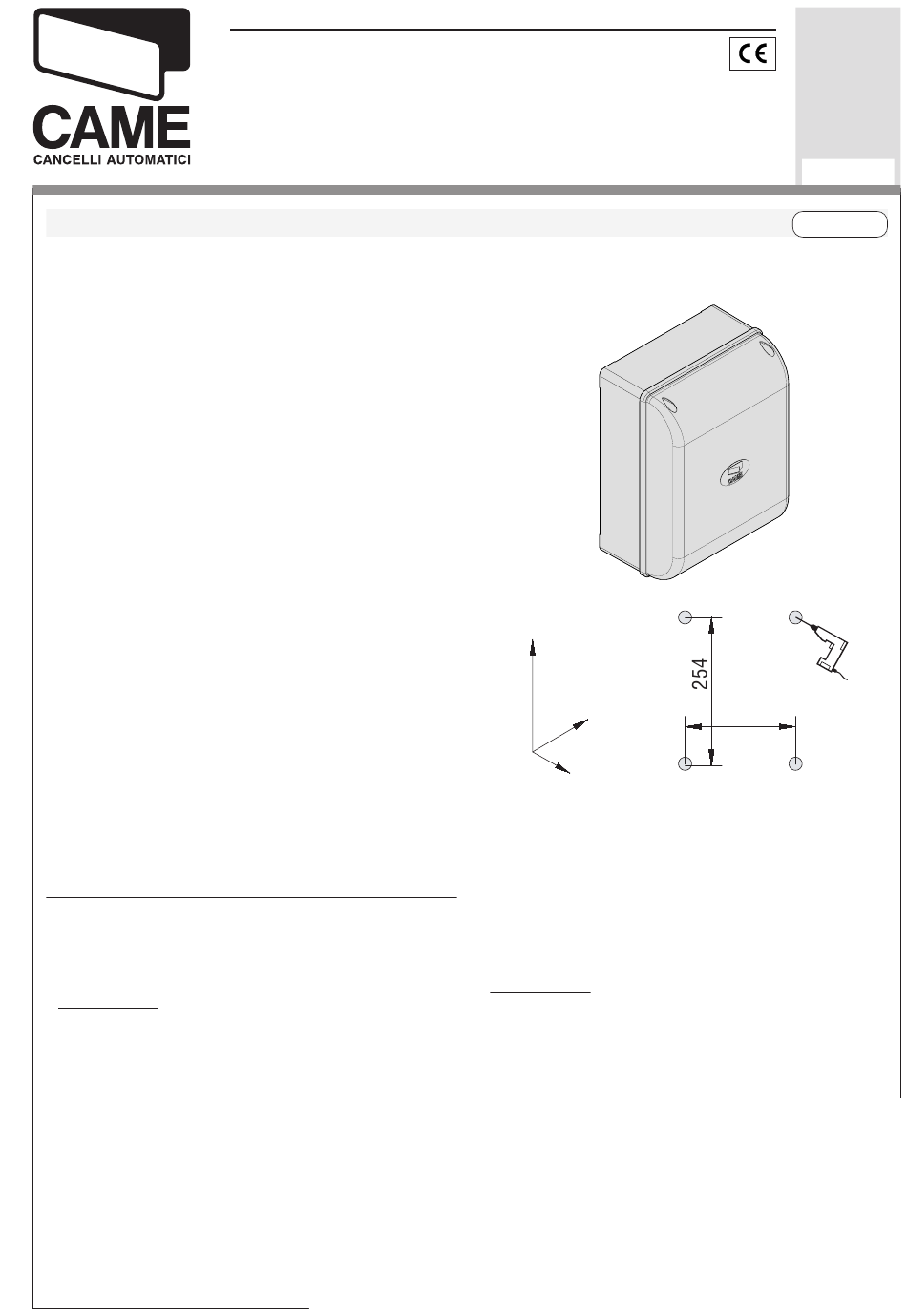

Il quadro comando ZL160N è adatto al comando
di 1 automazione a 24V della serie FLEX
con potenza fino a 48W.
Progettato e costruito interamente dalla CAME
S.p.A., risponde alle vigenti norme di sicurezza
con grado di protezione IP54. Contenitore in
ABS.
Garantito 24 mesi salvo manomissioni.
Il quadro deve essere alimentato a 230V (a.c.)
sui morsetti L1 e L2, ed é protetta in ingresso
con fusibile da 1.6A, mentre i dispositivi di
comando a bassa tensione (24V) sono protetti
con fusibile da 3.15A.
La potenza complessiva degli accessori (24V)
non deve superare i 40W.
Il quadro include un sensore amperometrico,
che controlla costantemente la forza sviluppata
dal motore in apertura o in chiusura: se questa
supera il livello preimpostato (per esempio, nel
caso ci sia un ostacolo che blocca il movimen-
to), entra in funzione arrestando il motore.
Sicurezza
Le fotocellule possono essere collegate e predi-
sposte per:
- Riapertura in fase di chiusura (2-C1), le foto-
cellule rilevando un ostacolo durante la fase di
chiusura del cancello, provocano l'inversione di
marcia fino alla completa apertura;
Z | Z
SERIES
SERIE
QUADRO COMANDO
CONTROL PANEL
ARMOIRE DE COMMANDE
SCHALTTAFEL
CUADRO DE MANDO
CARATTERISTICHE GENERALI
| Z |
BAUREIHE
SÉRIE
ZL160N
274
204
133
- Stop totale (1-2), arresto del cancello con
l'esclusione del ciclo di chiusura automatica,
per riprendere il movimento del cancello, agire
sulla pulsantiera o sul radiocomando;
Z | Z
SERIE
Documentazione
Tecnica
U38
rev.
12/2006
©
CANCELLI
AUTOMATICI
319U38
ITALIANO ITALIANO ITALIANO ITALIANO ITALIANO
184
0.1
