CARATTERISTICHE GENERALI
ITALIANO

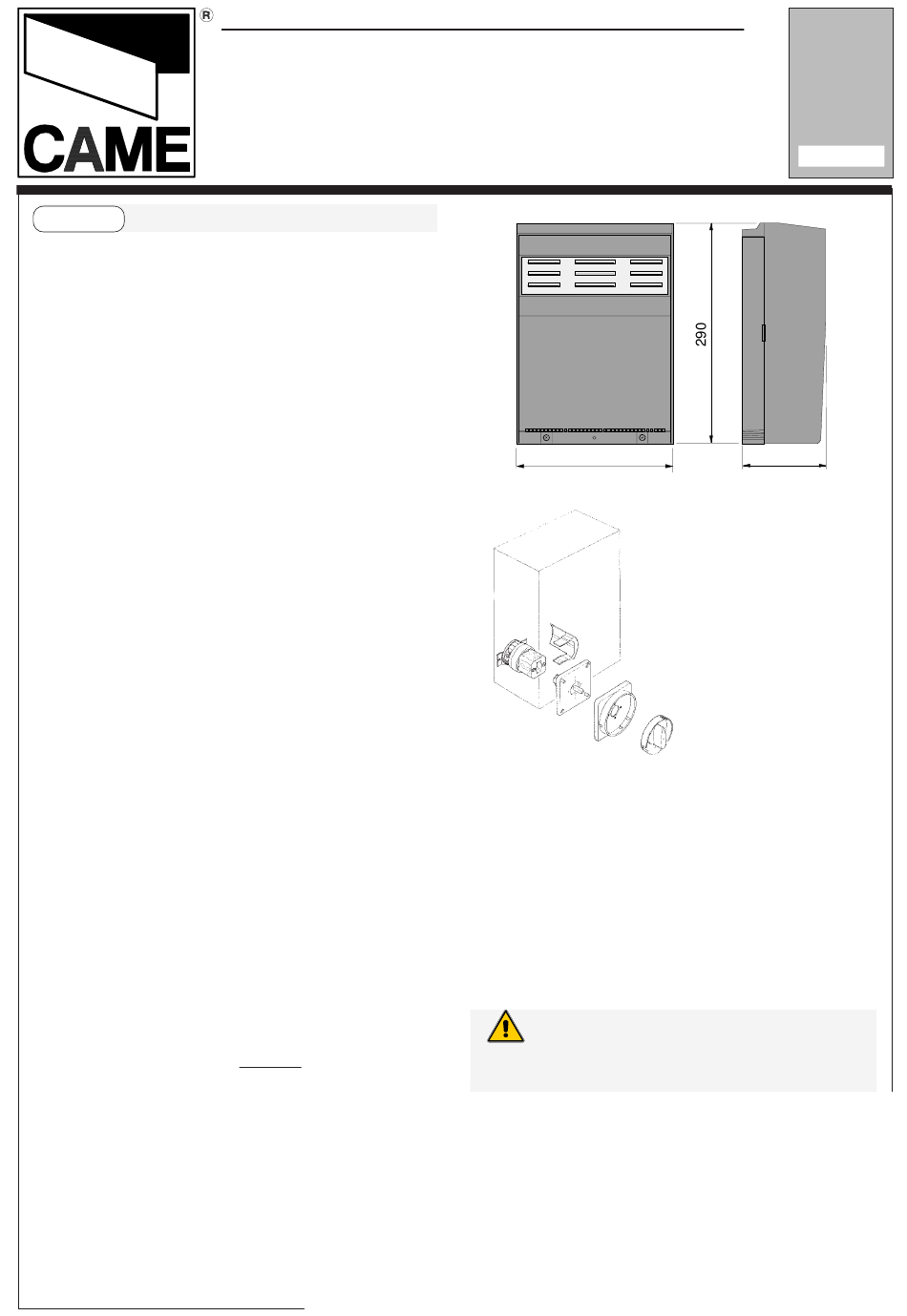

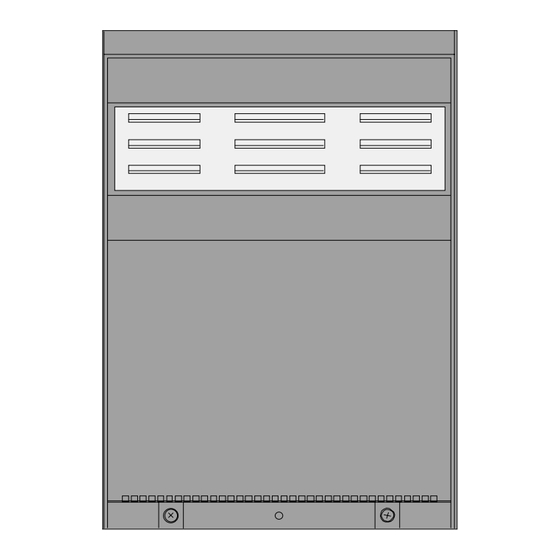

Descrizione quadro
Il quadro elettrico ZL21 è adatto a
comandare motoriduttori della serie
UNIPARK.
Alimentato a 230V con potenza max. fino
a 200W, frequenza 50÷60Hz.
Progettato e costruito interamente dalla
CAME S.p.A., risponde alle vigenti
norme UNI 8612. Garantito 12 mesi
salvo manomissioni. Scatola in ABS con
grado di protezione IP54, studiata per
semplificare al massimo l'operazione di
installazione e collegamento elettrico,
composta di due elementi ad incastro
con fissaggio a vite, dotata di prese per
il riciclo d'aria e predisposizione per
applicazione blocco porta (BLOK).
Il circuito va alimentato sui morsetti L1-
L2 e protetto in ingresso con fusibile da
1A, mentre i dispositivi di comando a
bassa tensione sono protetti con fusibile
da 1A.
La potenza complessiva degli accessori
(24V) non deve superare i 40W.
Logica di comando, sicurezza e
accessori collegabili
L'apparecchiatura è dotata di:
- Finecorsa di apertura e chiusura
elettrico, ottenuto con sistema
amperometrico;
- Possibilità di comandare fino a 4 motori
(l'installazione di più motori si ottiene
inserendo le schede LM21 sugli appositi
connettori della scheda base, ed effet-
tuando i collegamenti
come da schema elettrico);
- Possibilità di alimentazio-
ne tramite batterie, inse-
rendo la scheda LBT
sull'apposito connettore e
collegandola alla batteria
rispettando la polarità.
Z / Z / Z / Z / Z / Z /
SERIE SERIE SERIE SERIE SERIE SERIES SÉRIE SÉRIE SÉRIE SÉRIE SÉRIE
QUADRO COMANDO QUADRO QUADRO COMANDO COMANDO COMANDO
QUADRO QUADRO COMANDO
ELECTRIC CONTROL PANEL
ARMOIRE ARMOIRE DE DE COMMANDE COMMANDE
ARMOIRE DE ARMOIRE ARMOIRE DE COMMANDE DE COMMANDE COMMANDE
SCHALTTAFEL
CUADRO CUADRO DE DE MANDO MANDO
CUADRO CUADRO CUADRO DE DE DE MANDO MANDO MANDO
Z / Z / Z / Z / Z / Z /
BAUREIHE SERIE SERIE SERIE SERIE SERIE
ZL21
197
Inoltre, il quadro comando è predisposto
per l'inserimento del ricevitore radio:
- Ricevitore monocanale ad innesto per
il comando radio dei motori M1;
- Ricevitore bicanale ad innesto per il
comando radio dei motori M1 - M2.
- Sensibilità amperometrica.
Attenzione! Prima di intervenire al-
l'interno dell'apparecchiatura, togliere la
tensione di linea.
Z Z Z Z Z
Applicazione BLOK (opzione)
BLOK Installation (option)
Montage BLOK (option)
Montage BLOK (Option)
Instalación BLOK (opción)
Regolazioni
Documentazione
Tecnica
98
rev. 3.0
© CAME 09/99
