CANCELLI AUTOMATICI
Descrizione

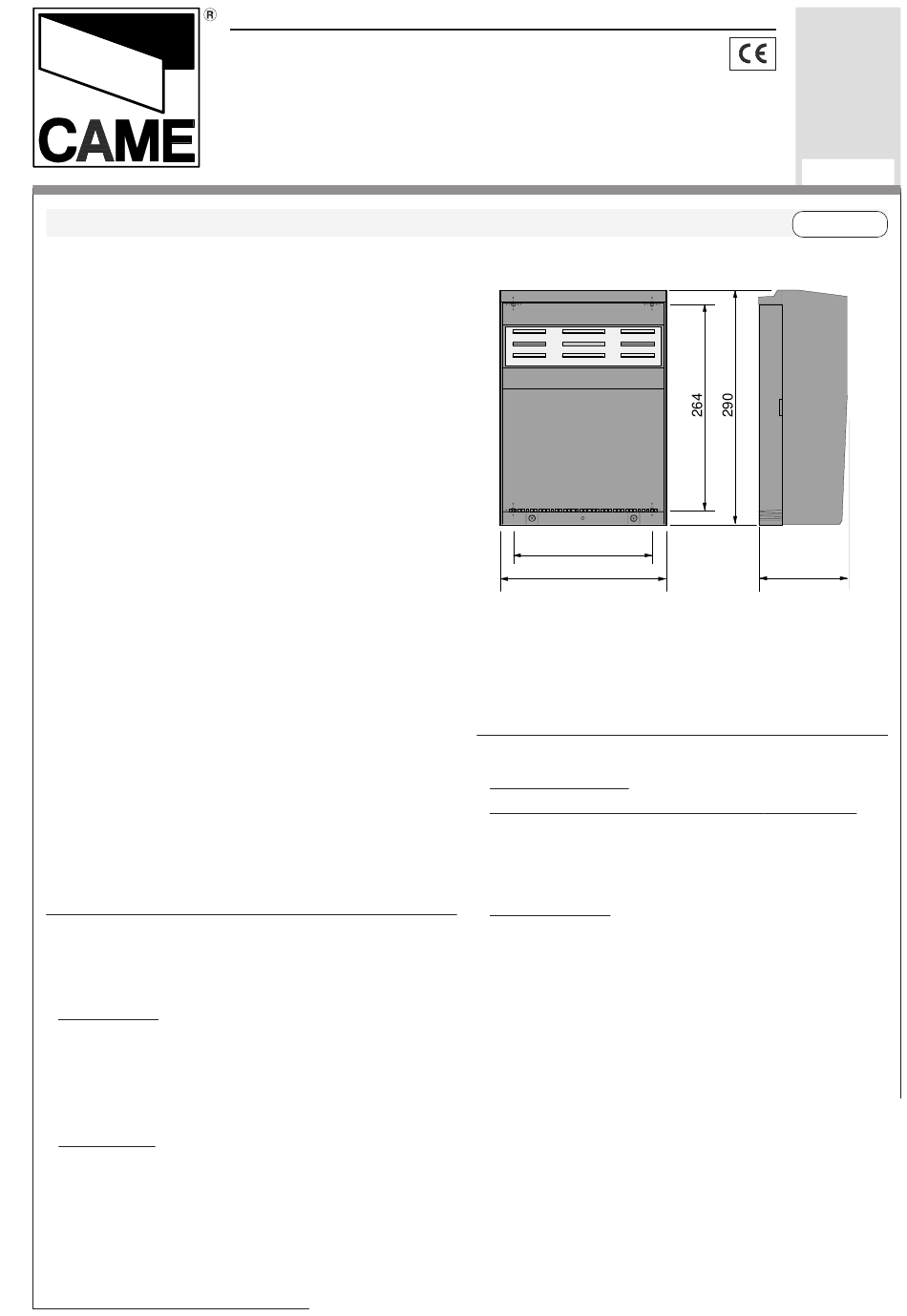

Il quadro comando ZL160 è adatto al coman-
do di una automazione a 24V con potenza
fino a 48W, per motoriduttori serie FLEX,
frequenza 50÷60 Hz.
Progettato e costruito interamente dalla
CAME CANCELLI AUTOMATICI S.p.A.,
risponde alle vigenti norme UNI 8612.
Contenitore in ABS con grado di protezione
IP54, dotato di presa per il riciclo d'aria.
Il quadro deve essere alimentato a 230V
(a.c.) sui morsetti L1 e L2, ed é protetta in
ingresso con fusibile da 1.6A, mentre i
dispositivi di comando a bassa tensione (24V)
sono protetti con fusibile da 3.15A.
La potenza complessiva degli accessori (24V)
non deve superare i 40W.
Il quadro include un sensore amperometrico,
che controlla costantemente la forza sviluppa-
ta dal motore in apertura o in chiusura: se
questa supera il livello preimpostato (per
esempio, nel caso ci sia un ostacolo che
blocca il movimento), entra in funzione
arrestando il motore.
Sicurezza
Le fotocellule possono essere collegate e
predisposte per:
- Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante la
fase di chiusura del cancello, provocano
l'inversione di marcia fino alla completa
apertura;
- Stop totale (1-2), arresto
del cancello con l'esclusione
del ciclo di chiusura automa-
tica, per riprendere il
Z | Z
SERIES
SERIE
QUADRO COMANDO
CONTROL PANEL
ARMOIRE DE COMMANDE
SCHALTTAFEL
CUADRO DE MANDO
CARATTERISTICHE GENERALI
| Z |
BAUREIHE
SÉRIE
ZL160
174
197
movimento del cancello, agire sulla
pulsantiera o sul radiocomando;
Accessori opzionali
- Elettroserratura 12V (2-ES);
- Lampada spia cancello aperto (3W max.).
Lampada che segnala la posizione di apertu-
ra del cancello, si spegne quando il cancello è
in posizione di chiusura (10-5).
- Scheda LB54 . Alimenta i motoriduttori
tramite batterie nel caso di mancanza di
energia elettrica. Al ripristino della linea
esegue anche la loro ricarica.
Z | Z
SERIE
Documentazione
Tecnica
S66
rev.
03/2000
©
CANCELLI
AUTOMATICI
319S66
ITALIANO ITALIANO ITALIANO
ITALIANO ITALIANO
110
0.5
