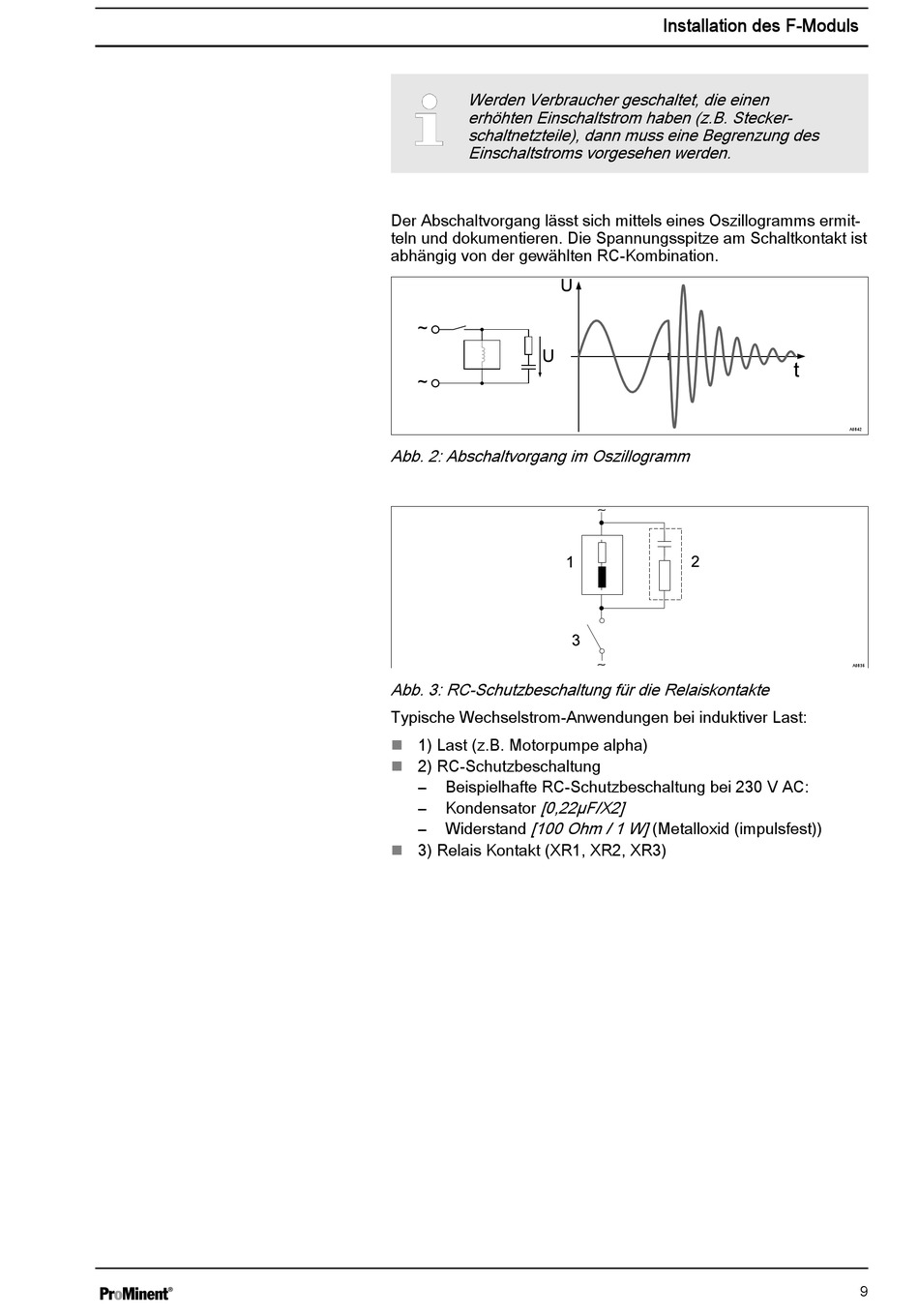

Werden Verbraucher geschaltet, die einen
erhöhten Einschaltstrom haben (z.B. Stecker‐
schaltnetzteile), dann muss eine Begrenzung des
Einschaltstroms vorgesehen werden.
Der Abschaltvorgang lässt sich mittels eines Oszillogramms ermit‐
teln und dokumentieren. Die Spannungsspitze am Schaltkontakt ist
abhängig von der gewählten RC-Kombination.
Abb. 2: Abschaltvorgang im Oszillogramm
Abb. 3: RC-Schutzbeschaltung für die Relaiskontakte
Typische Wechselstrom-Anwendungen bei induktiver Last:
1) Last (z.B. Motorpumpe alpha)
n
2) RC-Schutzbeschaltung
n
–
Beispielhafte RC-Schutzbeschaltung bei 230 V AC:
[0,22µF/X2]
–
Kondensator
[100 Ohm / 1 W] (Metalloxid (impulsfest))
–
Widerstand
3) Relais Kontakt (XR1, XR2, XR3)
n
Installation des F-Moduls
