Technische
Dokumentation

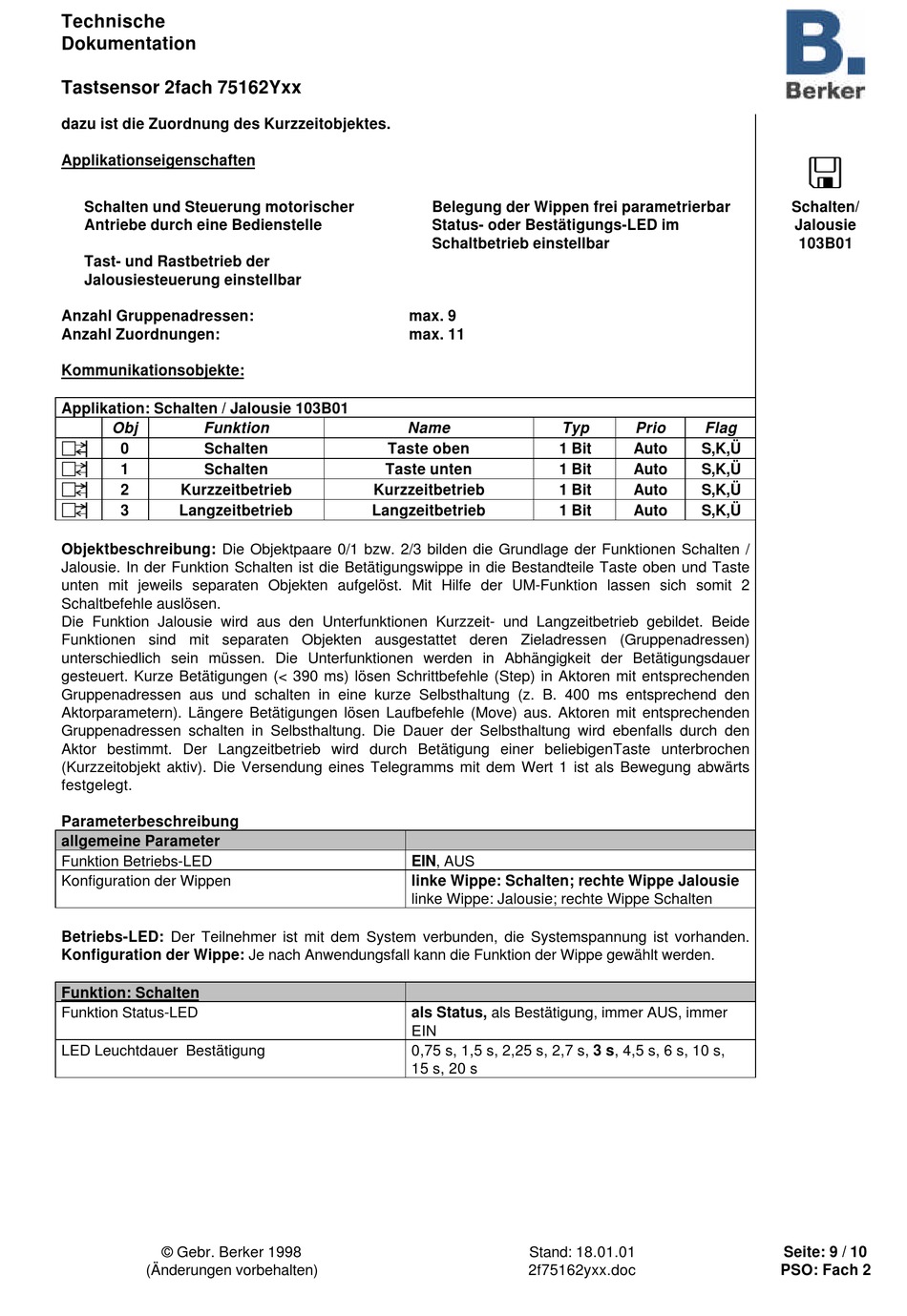

Tastsensor 2fach 75162Yxx
dazu ist die Zuordnung des Kurzzeitobjektes.
Applikationseigenschaften
þ Schalten und Steuerung motorischer
Antriebe durch eine Bedienstelle
þ Tast- und Rastbetrieb der
Jalousiesteuerung einstellbar
Anzahl Gruppenadressen:
Anzahl Zuordnungen:
Kommunikationsobjekte:
Applikation: Schalten / Jalousie 103B01
Obj
Funktion
0
Schalten
1
Schalten
2
Kurzzeitbetrieb
3
Langzeitbetrieb
Objektbeschreibung: Die Objektpaare 0/1 bzw. 2/3 bilden die Grundlage der Funktionen Schalten /
Jalousie. In der Funktion Schalten ist die Betätigungswippe in die Bestandteile Taste oben und Taste
unten mit jeweils separaten Objekten aufgelöst. Mit Hilfe der UM-Funktion lassen sich somit 2
Schaltbefehle auslösen.
Die Funktion Jalousie wird aus den Unterfunktionen Kurzzeit- und Langzeitbetrieb gebildet. Beide
Funktionen sind mit separaten Objekten ausgestattet deren Zieladressen (Gruppenadressen)
unterschiedlich sein müssen. Die Unterfunktionen werden in Abhängigkeit der Betätigungsdauer
gesteuert. Kurze Betätigungen (< 390 ms) lösen Schrittbefehle (Step) in Aktoren mit entsprechenden
Gruppenadressen aus und schalten in eine kurze Selbsthaltung (z. B. 400 ms entsprechend den
Aktorparametern). Längere Betätigungen lösen Laufbefehle (Move) aus. Aktoren mit entsprechenden
Gruppenadressen schalten in Selbsthaltung. Die Dauer der Selbsthaltung wird ebenfalls durch den
Aktor bestimmt. Der Langzeitbetrieb wird durch Betätigung einer beliebigenTaste unterbrochen
(Kurzzeitobjekt aktiv). Die Versendung eines Telegramms mit dem Wert 1 ist als Bewegung abwärts
festgelegt.
Parameterbeschreibung
allgemeine Parameter
Funktion Betriebs-LED
Konfiguration der Wippen
Betriebs-LED: Der Teilnehmer ist mit dem System verbunden, die Systemspannung ist vorhanden.
Konfiguration der Wippe: Je nach Anwendungsfall kann die Funktion der Wippe gewählt werden.
Funktion: Schalten
Funktion Status-LED
LED Leuchtdauer Bestätigung
© Gebr. Berker 1998
(Änderungen vorbehalten)
þ Belegung der Wippen frei parametrierbar
þ Status- oder Bestätigungs-LED im
Schaltbetrieb einstellbar
max. 9
max. 11
Name
Taste oben
Taste unten
Kurzzeitbetrieb
Langzeitbetrieb
EIN, AUS
linke Wippe: Schalten; rechte Wippe Jalousie
linke Wippe: Jalousie; rechte Wippe Schalten
als Status, als Bestätigung, immer AUS, immer
EIN
0,75 s, 1,5 s, 2,25 s, 2,7 s, 3 s, 4,5 s, 6 s, 10 s,
15 s, 20 s
Stand: 18.01.01
2f75162yxx.doc
Typ
Prio
Flag
1 Bit
Auto
S,K,Ü
1 Bit
Auto
S,K,Ü
1 Bit
Auto
S,K,Ü
1 Bit
Auto
S,K,Ü
< <
Schalten/
Jalousie
103B01
Seite: 9 / 10
PSO: Fach 2
