Bartscher KV1 Smart Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für KV1 Smart:
Inhaltsverzeichnis

Werbung

Quicklinks

KV1 Smart
190069

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bartscher KV1 Smart

Inhaltszusammenfassung für Bartscher KV1 Smart

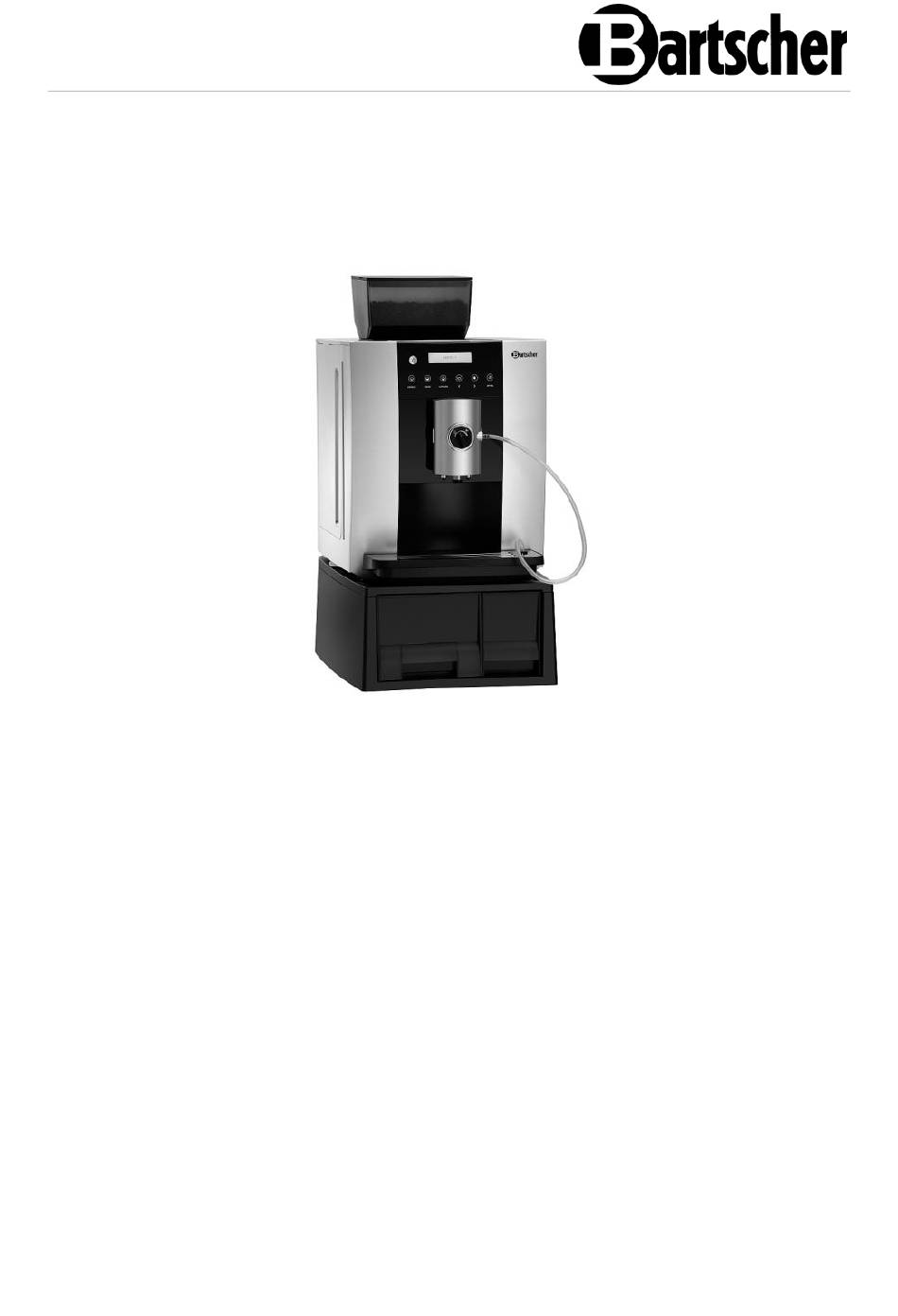

  • Seite 1 KV1 Smart 190069...
  • Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 1.0 Erstelldatum: 2020-03-02...

  • Seite 3: Inhaltsverzeichnis

    Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung ....................

  • Seite 4: Sicherheit

    Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den.

  • Seite 5: Sicherheitshinweise

    Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden.
  • Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
  • Seite 7 Sicherheit Gesundheitsgefahr durch Keime • Der Wasserbehälter des Gerätes muss in regelmäßigen Abständen komplett entleert, gereinigt und desinfiziert werden, um die Gefahr der Bildung von gesundheitsschädlichen Keimen zu vermeiden. Betrieb nur unter Aufsicht • Betreiben Sie das Gerät nur unter Aufsicht. •...

  • Seite 8: Bestimmungsgemäße Verwendung

    Sicherheit Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht bestimmungsgemäß. Folgende Verwendungen sind bestimmungsgemäß: – Zubereiten verschiedener Arten von Kaffeegetränken wie Kaffee, Cappuccino, Espresso, etc.. Bestimmungswidrige Verwendung Eine bestimmungswidrige Verwendung kann zu Personenschäden sowie Sachschäden durch gefährliche elektrische Spannung, Feuer und hohe Temperaturen führen.

  • Seite 9: Allgemeines

    Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u.

  • Seite 10: Transport, Verpackung Und Lagerung

    Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein.

  • Seite 11: Technische Daten

    Technische Daten Technische Daten Technische Angaben Bezeichnung: Kaffeevollautomat KV1 Smart 190069 Artikel-Nummer: Material: Kunststoff Material Mahlwerk: Stahl Anzahl Brühgruppen: Inhalt Wassertank in L: Inhalt Bohnenbehälter in g: Programme: Pumpendruck in bar: Auslauf, höhenverstellbar von – bis in 80 - 115 Inhalt Restebehälter, ca.
  • Seite 12 Technische Daten Ausführung / Eigenschaften • Vollautomat • Steuerung: elektronisch • Einstellmöglichkeiten: Mahlgrad 5-stufig, Kaffeedosierung, Wassermenge, Wassertemperatur • Programme: 5, vorprogrammiert, Parameter veränderbar • Display-Anzeige: Programme, Status, Wartungsinfo, Fehlermeldungen • Automatische Abschaltung • Mahlwerk: Kegelmahlwerk • Drucksystem: Kolbendruck • Kontrollleuchte: Ein/Aus •...

  • Seite 13: Baugruppenübersicht

    Technische Daten Baugruppenübersicht 1. Bohnenbehälter 2. Abdeckung Bohnenbehälter 3. Einstellrad Mahlgrad 4. Gehäuse 5. Milchschlauch mit Durchflussregler 6. Kaffeeausläufe 7. Heißwasserauslauf 8. Auffangbehälter 9. Restebehälter 10. Abtropfgitter 11. Wassertank 12. Bedienblende 13. Abdeckung Wassertank 190069 11 / 32...

  • Seite 14: Funktion Des Gerätes

    Technische Daten Bedienelemente Bes chr eibung Abb. 1 1. Displayanzeige 2. Einstellrad Richtung Milchschaum 3. Einstellrad Richtung heiße Milch 4. Auswahltaste 5. Taste Kaffeestärke / Pfeiltaste rechts 6. Taste doppelte Tasse / Pfeiltaste links 7. CAPPUCCINO Taste 8. KAFFEE Taste 9.

  • Seite 15: Installation Und Bedienung

    Installation und Bedienung Installation und Bedienung Installation Auspacken / Aufstellen • Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren Verpackungsteile, sowie Transportsicherungen. VORSICHT! Erstickungsgefahr! Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. •...
  • Seite 16 Installation und Bedienung Anschließen - Strom • Prüfen Sie, ob die technischen Angaben des Geräts (siehe Typenschild) zu den Daten der örtlichen Stromversorgung passen. • Schließen Sie das Gerät an eine ausreichend abgesicherte Einzelsteckdose mit Schutzkontakt an. Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an. •...

  • Seite 17: Bedienung

    Installation und Bedienung Bedienung Wichtige Hinweise • Füllen Sie nur frisches Trinkwasser in den Wassertank. • Geben Sie niemals warmes/heißes Wasser, Milch oder andere Flüssigkeiten in den Wassertank. • Füllen Sie niemals Instant-Kaffeepulver, Kakaopulver oder ein anderes Pulver- gemisch in den Bohnenbehälter (Kaffeepulverbehälter) ein. Das Gerät könnte beschädigt werden.
  • Seite 18 Installation und Bedienung Gerät ausschalten 1. Drücken Sie den Ein-/Ausschalter an der linken Seite der Bedienblende, um das Gerät auszuschalten. Der Kaffeevollautomat beginnt beim Abschalten mit dem der Reinigung. Dies hilft, die besten Betriebsbedingungen zu erreichen. Dieser Vorgang kann nicht übersprungen werden.
  • Seite 19 Installation und Bedienung Wasserhärte einstellen 2. Wählen Sie mit den Tasten „<“ oder 1. Drücken Sie die Auswahltaste, um „>“ die Option „Wasserhärte“ und in das Menü zu gelangen. bestätigen Sie Ihre Auswahl mit der Auswahltaste. 3. Wählen Sie nun mit den Tasten “<“ oder „>“...
  • Seite 20 Installation und Bedienung , Getränkeeins tellung, M asc hinenei nstellung us w. können Sie durch Drüc ken der Eins telltasten „∧“ und „∨“ z wis chen den versc hiedenen Ei nstelloptionen wählen. Mahlgrad einstellen 1. Passen Sie die Feinheit von Kaffeebohnenpulver entsprechend der gewählten Kaffeebohnen an.
  • Seite 21 Installation und Bedienung 4. Drücken Sie die Tasten „<“ oder „>“ um die Kaffeemenge zu ändern. 5. Wählen Sie die Taste „doppelte Tasse“ um den Milchschaum zu stoppen. 6. Entnehmen Sie Ihre Tasse, sobald im Display „Fertig“ erscheint. Kaffee Latte zubereiten 1.
  • Seite 22 Installation und Bedienung Nach dem Heizvorgang wird der Milchschaum zubereitet. 6. Drücken Sie die Tasten „<“ oder „>“, um die Zeit der Herstellung zu ändern. 7. Wählen Sie die Taste „doppelte Tasse“ um den Milchschaum zu stoppen. Nachdem der Milchschaum fertig ist, dauert es bis zur weiteren Zubereitung 20 Sekunden.
  • Seite 23 Installation und Bedienung 6. Drücken Sie die Tasten „<“ oder „>“ um die Menge des Kaffees zu bestimmen. 7. Drücken Sie die Cappuccino Taste um die Maschine zu stoppen. Der Cappuccino ist fertig. 8. Entnehmen Sie die Tasse. Doppelte Getränke zubereiten Die Maschine kann doppelten Kaffee oder doppelten Espresso zubereiten.

  • Seite 24: Reinigung Und Entkalkung

    Reinigung und Entkalkung Getränke mit Kaffeepulverfunktion zubereiten Der Kaffeevollautomat ist mit einer Funktion ausgestattet, welche die Zubereitung von Kaffeegetränken mit Kaffeepulver ermöglicht. HINWEIS: Bei der Zubereitung von Kaffeegetränken über die Pulverfunktion muss die eingefüllte Kaffeepulvermenge zwischen 5 g und 14 g liegen. Zudem muss das Kaffeepulver grob gemahlen sein, um ein Blockieren der Brühgruppe zu vermeiden.

  • Seite 25: Reinigung

    Reinigung und Entkalkung Reinigung 1. Wischen Sie das Gehäuse des Gerätes mit einem weichen, feuchten Tuch ab und trocknen Sie es anschließend ab. 2. Wenn das Gerät längere Zeit nicht benutzt wurde, führen Sie einen Brühvorgang wie im Abschnitt „Kaffee zubereiten“ beschrieben durch, ohne Kaffeepulver zu verwenden.
  • Seite 26 Reinigung und Entkalkung Restebehälter und Auffangbehälter reinigen Nach 15 zubereiteten Tassen wird im Display „Restebehälter leeren“ angezeigt. 1. Ziehen Sie den Restebehälter und den Auffangbehälter heraus und entleeren Sie beide Behälter. 2. Reinigen Sie diese mit warmem Wasser und einem milden Reinigungsmittel.

  • Seite 27: Entkalkung

    Reinigung und Entkalkung Bohnenbehälter reinigen 1. Nehmen Sie die Abdeckung vom Bohnenbehälter vorsichtig ab. 2. Reinigen Sie den Bohnenbehälter immer mit einem trockenen Tuch oder einem Papiertuch. 3. Legen Sie die Abdeckung wieder auf. 4. Lassen Sie die Abdeckung vom Bohnenbehälter niemals fallen.
  • Seite 28 Reinigung und Entkalkung 3. Drücken Sie die Tasten „<“ oder „>“, um die Option „Wartung“ zu wählen. 4. Bestätigen Sie Ihre Auswahl mit der Auswahltaste. 5. Drücken Sie die Auswahltaste und wählen Sie die Option „Entkalkung“. 6. Bestätigen Sie Ihre Einstellung mit der Auswahltaste. Die Entkalkung beginnt, sie nimmt ca.

  • Seite 29: Mögliche Funktionsstörungen

    Mögliche Funktionsstörungen Entkalkungsintervalle einstellen Sie können festlegen, in welchen Intervallen der Kaffeevollautomat sich in den Entkalkungsmodus versetzten soll. 1. Drücken Sie die Auswahltaste. 2. Wählen Sie mit den Tasten „<“ oder „>“ „Entkalken Tassen“ aus. 3. Bestimmen Sie mit den Tasten „<“ oder „>“ nach wieviel Tassen das Gerät eine Entkalkung benötigt.
  • Seite 30 Mögliche Funktionsstörungen Störung Ursache Behebung Im Display Der Induktor im Wassertank Reinigen Sie den erscheint die ist verdeckt Wassertank wie im Kapitel 6 Anzeige „Wasser- „Reinigung“ beschrieben. tank auffüllen“, obwohl der Wassertank voll ist Im Display Es ist zu feucht und stickig Rühren Sie die Kaffee- erscheint „Kaffee- im Kaffeebohnenbehälter...
  • Seite 31 Mögliche Funktionsstörungen Display-Anzeigen Ursache Behebung Wassertank Wasser im Wassertank ist Füllen Sie den Wassertank befüllen mit frischem Trinkwasser aufgebraucht, alle Funktionen zur Getränke- zubereitung sind außer Betrieb Bohnenbehälter Keine Kaffeebohnen im Füllen Sie Kaffeebohnen in befüllen Bohnenbehälter, alle den Bohnenbehälter Funktionen zur Getränke- zubereitung sind außer Betrieb...

  • Seite 32: Entsorgung

    Entsorgung Display-Anzeigen Ursache Behebung Starker Druck Dunkle Kaffeebohnen oder Stellen Sie den groben zu feines Kaffeepulver Mahlgrad 4 - 5 ein bzw. werden verwendet verwenden Sie grob gemahlenes Kaffeepulver Filter der Brüheinheit ist Starten Sie das Reinigungs- verstopft programm für die Brüheinheit Fehler Brüheinheit Fehler interner Teile...
