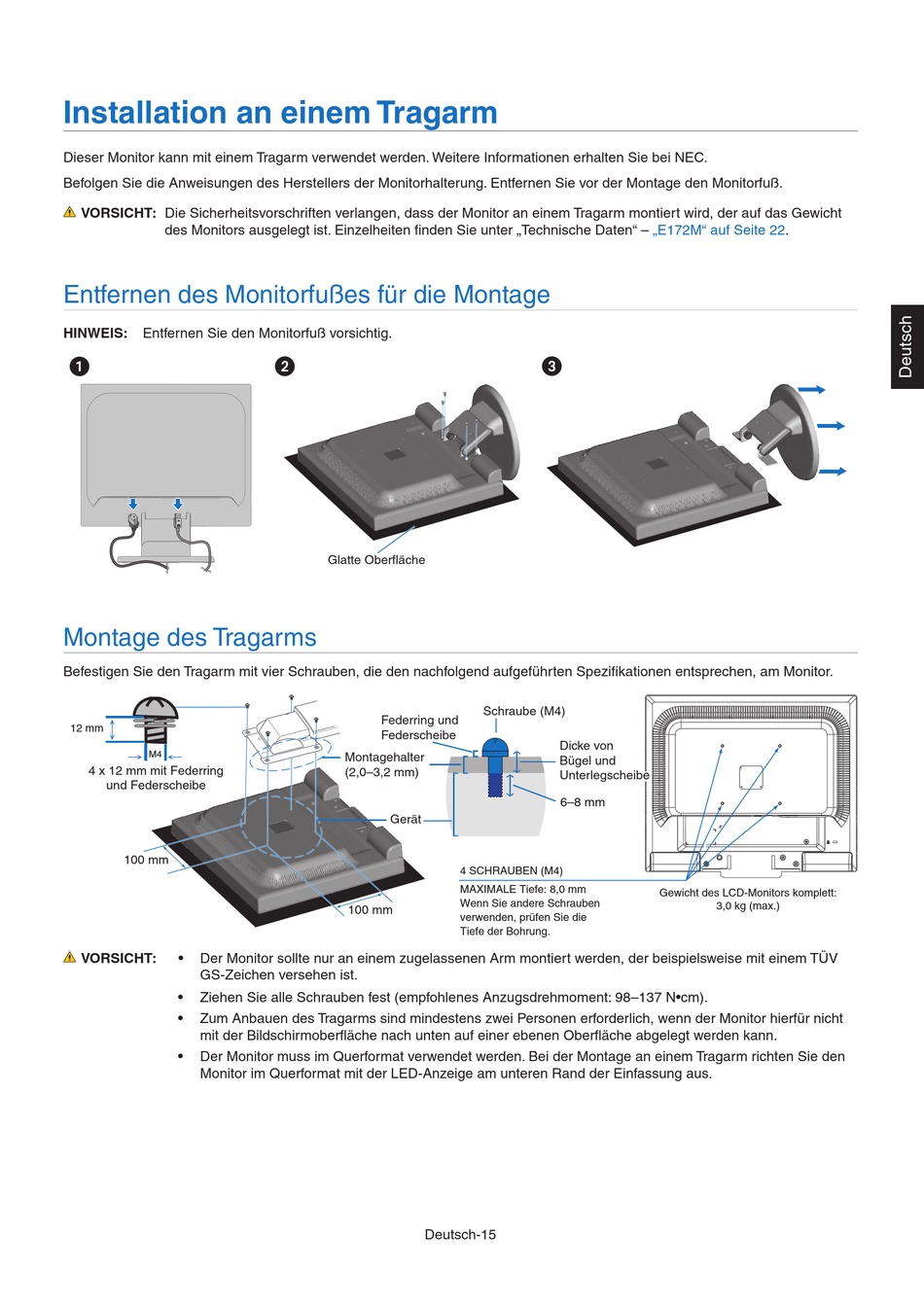

Installation an einem Tragarm
Dieser Monitor kann mit einem Tragarm verwendet werden. Weitere Informationen erhalten Sie bei NEC.
Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung. Entfernen Sie vor der Montage den Monitorfuß.
VORSICHT:
Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der auf das Gewicht
des Monitors ausgelegt ist. Einzelheiten finden Sie unter „Technische Daten" –
Entfernen des Monitorfußes für die Montage
HINNEIS:
Entfernen Sie den Monitorfuß vorsichtig.
1
Montage des Tragarms
Befestigen Sie den Tragarm mit vier Schrauben, die den nachfolgend aufgeführten Spezifikationen entsprechen, am Monitor.
12 mm
M4
4 x 12 mm mit Federring
und Federscheibe
100 mm
VORSICHT:
•
Der Monitor sollte nur an einem zugelassenen Arm montiert werden, der beispielsweise mit einem TÜV
GS-Zeichen versehen ist.
•
Ziehen Sie alle Schrauben fest (empfohlenes Anzugsdrehmoment: 98–137 N•cm).
•
Zum Anbauen des Tragarms sind mindestens zwei Personen erforderlich, wenn der Monitor hierfür nicht
mit der Bildschirmoberfläche nach unten auf einer ebenen Oberfläche abgelegt werden kann.
•
Der Monitor muss im Querformat verwendet werden. Bei der Montage an einem Tragarm richten Sie den
Monitor im Querformat mit der LED-Anzeige am unteren Rand der Einfassung aus.
2
Glatte Oberfläche
Federring und
Federscheibe
Montagehalter
(2,0–3,2 mm)
Gerät
100 mm
Deutsch-15
3
Schraube (M4)
Dicke von
Bügel und
Unterlegscheibe
6–8 mm
4 SCHRAUBEN (M4)
MAXIMALE Tiefe: 8,0 mm
Wenn Sie andere Schrauben
verwenden, prüfen Sie die
Tiefe der Bohrung.
„E172M" auf Seite
22.
Gewicht des LCD-Monitors komplett:
3,0 kg (max.)
