2 Schnittstellen der Appliance
2 Schnittstellen der Appliance
Die Appliance verfügt über 3 Ethernet Ports (LAN 1 bis LAN 3), eine
serielle Schnittstelle (D-Sub) und zwei USB Anschlüssen.

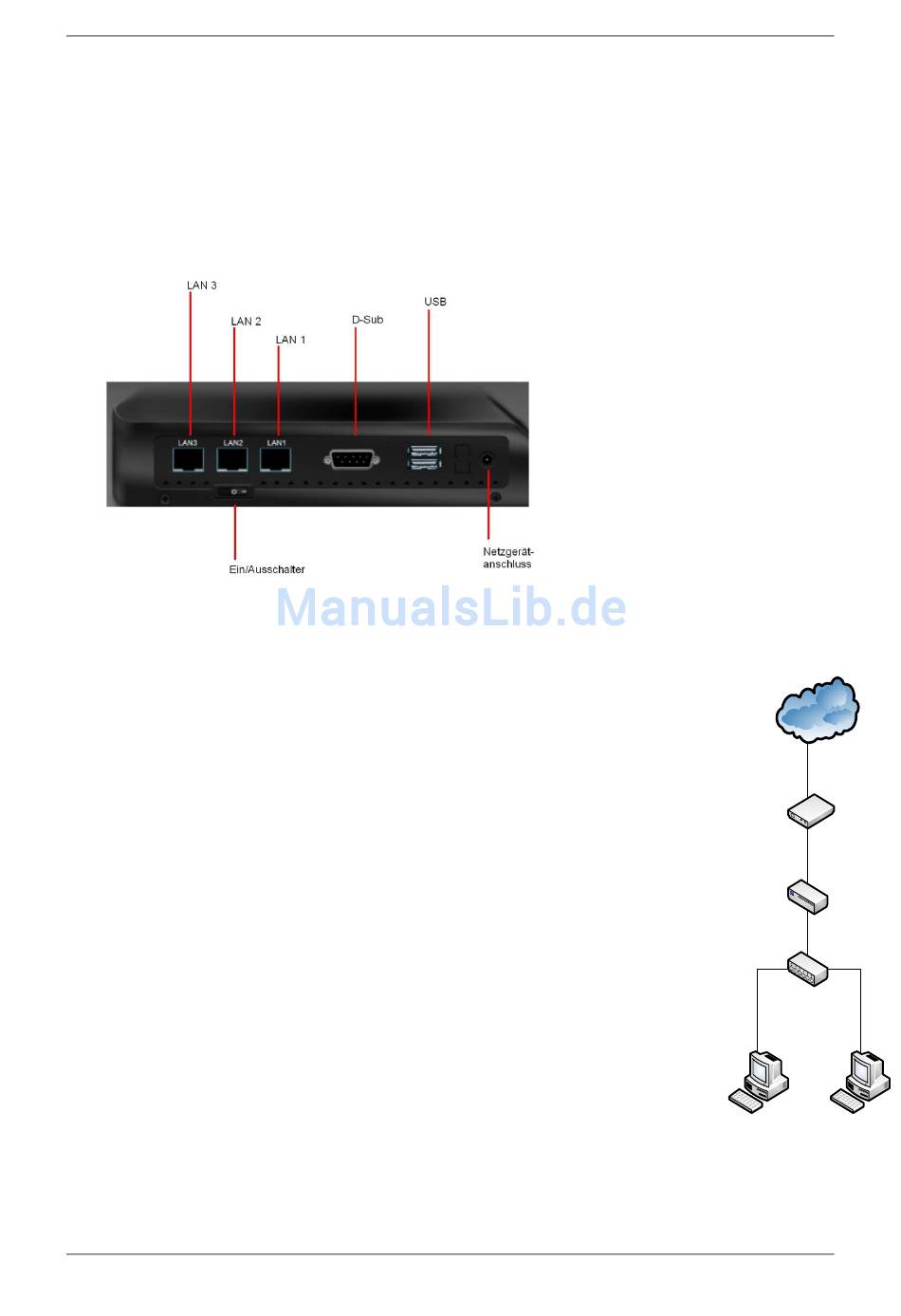

Abb. 2 Rückansicht der Appliance
3 Aufstellen und Anschließen der Appliance
Die Appliance wird in der Netzwerkstruktur hinter dem Modem plat-
ziert. Wird hinter der Appliance noch ein Netzwerk betrieben, muss ein
Switch oder ein Hub zwischengeschaltet werden. Soll nur ein Compu-
ter angeschlossen werden, kann dieser direkt an die Appliance ver-
bunden werden.
Das Modem wird an dem Port
Der Switch ggf. der einzelne Computer wird an den Port mit der Be-
zeichnung
LAN 2
angeschlossen.
Der Port
LAN 3
ist für eine Demilitarisierte Zone (DMZ) vorgesehen.
Zum Verbinden werden RJ45 Kabel verwendet.
LAN 1
der Appliance angeschlossen.
Wortmann AG
IT - Made in Germany
Internet
Modem
Terra UTM
LAN 1
Security Gateway
LAN 2
Switch
Computer 1
Computer n
Abb. 1 Position der
Appliance im Netzwerk
