Въпреки използването на
конструкция на устройството
предпазни средства и допълнителни предпазни мерки,
винаги съществува остатъчен риск от нараняване по
време на работа.
Акумулаторите Li-Ion могат да протекат, да се запалят или
да избухнат, ако бъдат загрети до високи температури
или при късо съединение. Не бива да се съхраняват в
автомобила през горещи слънчеви дни. Акумулаторът
не бива да бъде отварян. Акумулаторите Li-Ion са
оборудвани с електронни обезопасителни устройства,
които ако бъдат повредени, могат да причинят запалване
или експлозия на акумулатора.

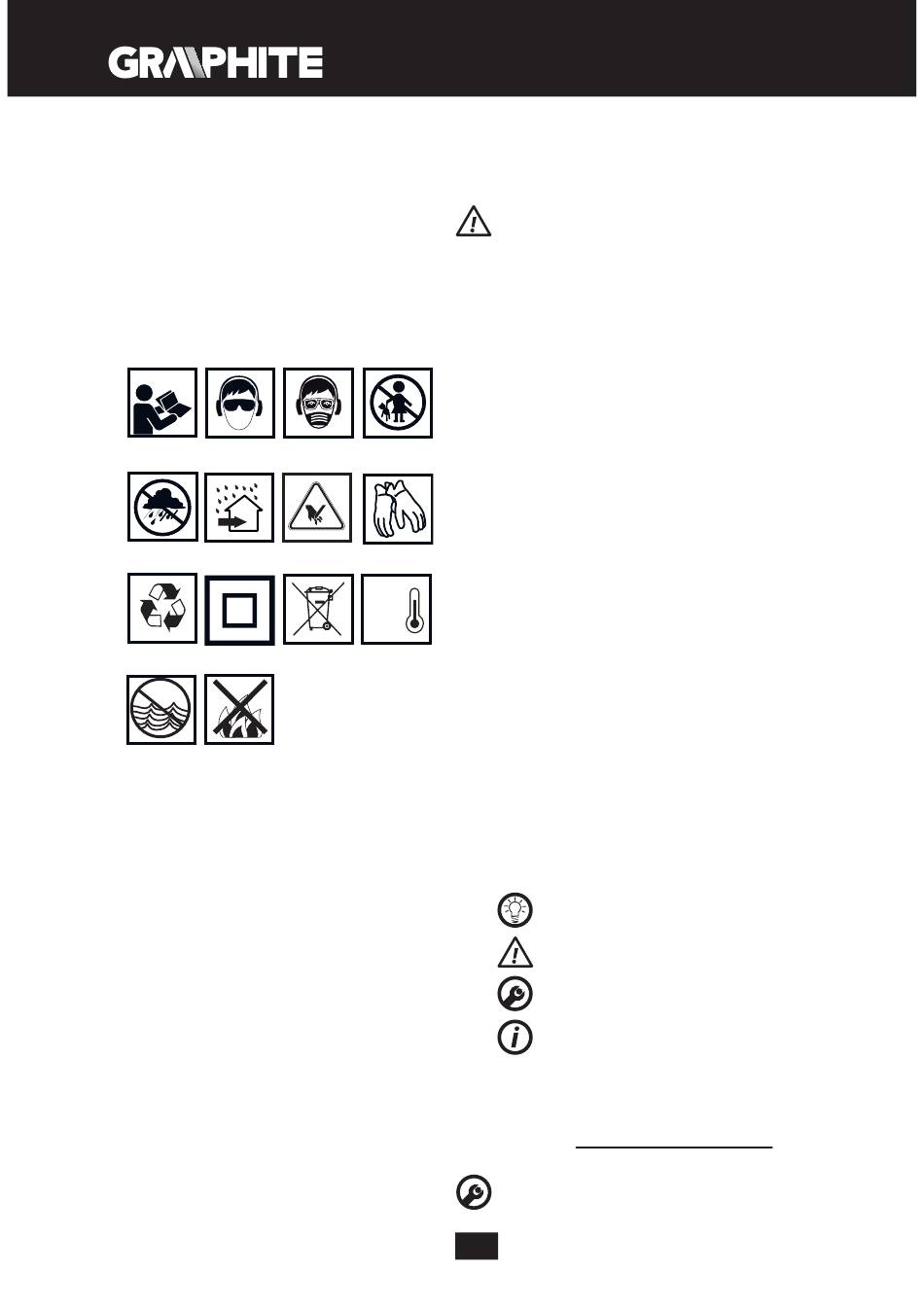

Обяснение на използваните пиктограми
2
1
5 6
9 10
13 14
Прочетете инструкцията за обслужване, спазвайте
1.
съдържащите се в нея предупреждения и правила за
безопасност.
Използвайте защитни очила и антифони.
2.
Използвайте защитна маска.
3.
Не допускайте децата в близост до устройството.
4.
Пазете устройството от дъжд.
5.
Използвайте на закрито, пазете от вода и влага.
6.
Внимание, остри елементи!
7.
Използвайте защитни ръкавици.
8.
Рециклиране.
9.
Втори клас на защита.
10.
Разделно събиране.
11.
Не хвърляйте батериите в огън.
12.
Опасни за водна среда.
13.
Да не се допуска до загряване над 50°C.
14.
КОНСТРУКЦИЯ И ПРЕДНАЗНАЧЕНИЕ
Циркулярът е електрически инструмент, захранван от
акумулатор. Задвижва се от комутаторен двигател за
постоянен ток с постоянни магнити и планетна предавка. Този
тип електроинструменти е широко използван за рязане на
дървесина и дървесиноподобни материали. Не се разрешава
използването му за рязане на дърва за отопление. Опитите да
се използва циркуляра за цели, различни от посочените, ще
бъдат считани за неправилна употреба. Циркулярът следва
безопасна по проект
и използването на
4
3
7 8
Max.
50°C
11 12
90
да се използва само със съответните режещи дискове със
зъби, покрити с металокерамични твърди сплави. Циркулярът
е проектиран за леки работи в дърводелските работилници
и за всякакви други работи свързани със самостоятелната
любителска дейност (майсторене).
Не се разрешава използването на електроинструмента за
дейности, различни от неговото предназначение.
ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ
Представеното по-долу номериране се отнася за елементите
на устройството, представени върху графичните страници в
настоящата инструкция.
Накрайник за отвеждане на прахта
1.
Горен кожух
2.
Блокировка на бутона за включване
3.
Бутон за включване
4.
Лост на долния кожух
5.
Предна ръкохватка
6.
Осветление
7.
Режещ диск
8.
Фланцова шайба
9.
Винт за закрепване на режещия диск
10.
Долен кожух
11.
Направляваща за дълбочина на рязане
12.
Главна ръкохватка
13.
Гнездо за монтиране на акумулатора
14.
Бутон за блокиране на шпиндела
15.
Плоча
16.
Въртящ бутон за блокиране на плочата
17.
Лазерен показалец за линия на рязане под ъгъл 45°
18.
Лазерен показалец за линия на рязане под ъгъл 0°
19.
Въртящ бутон за блокиране на успоредната направляваща
20.
Бутон за закрепване на акумулатора
21.
Акумулатор
22.
Зарядно устройство
23.
LED диоди
24.
Бутон на сигнализацията за нивото на зареждане на
25.
акумулатора
Сигнализация за нивото на зареждане на акумулатора (LED
26.
диоди).
Въртящ бутон за блокиране на дълбочината на рязане
27.
Успоредна направляваща
28.
* Между представената фигура и продукта може да има разлика.
ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
МОНТАЖ / НАСТРОЙКИ
ИНФОРМАЦИЯ
ОБОРУДВАНЕ И АКСЕСОАРИ
Успоредна направляваща
1.
Шестостенен ключ
2.
ПОДГОТОВКА ЗА РАБОТА
ИЗВАЖДАНЕ / ПОСТАВЯНЕ НА АКУМУЛАТОРА
• Натиснете бутон (21) и извадете акумулатора (22) (фиг. А).
• Поставете заредения акумулатор (22) в гнездото на
- 1 бр.
- 1 бр.
