- Seite 1 Bedienungsanleitung GIGASWITCH 9/20 Kompakt-Multischalter für 20 Teilnehmer zur Verteilung von 2 Orbitpositionen und terrestrischen Signalen...
-
Seite 2: Inhaltsverzeichnis
Urheberrecht und Copyright �������������������������������������������������������������������������������������������������������������������8 Verwendungszweck Der Multischalter GIGASWITCH 9/20 verteilt 2 Orbitpositionen (8 SatBlöcke) an bis zu 20 Teilnehmer und ermöglicht die Einspeisung von wahlweise DVB-T/T2, DAB+, UKW oder Kabel-TV. Der GIGASWITCH 9/20 ist für die Übertragung von DOCSIS-Signalen ausgelegt und somit ideal geeignet zur gleichzeitigen Nutzung der Internet &... -
Seite 3: Abbildung Gigaswitch 9/20

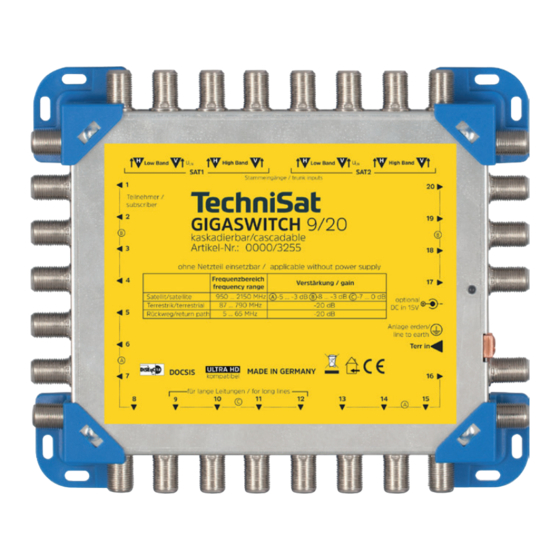

3 Abbildung GIGASWITCH 9/20 Stammleitungseingänge SAT Power-Indikator DC-Buchse 15V / 1,2A Terrestrik-Eingang Teilnehmerausgänge 4 Montage und Inbetriebnahme der Anlage 4�1 Allgemeines • Eine Sternverteilung vom Dachboden oder aus der Hausmitte heraus wird empfohlen. • Da Koaxialkabel sehr empfindlich sind, sollten Sie diese erst spät im Bauablauf verlegen. -
Seite 4: Erdung
Antennenträger) zu verbinden. 4�4 Stromversorgung Obwohl der GIGASWITCH 9/20 für den netzteillosen Betrieb ausgelegt ist, kann dieser nicht garantiert werden. Dafür ist es erforderlich, die gesamte Verteilanlage unter dem Gesichtspunkt der Energieeffizi- enz zu betrachten. Folgende Punkte gilt es zu beachten: •... -
Seite 5: Installationsbeispiel
4�5 Installationsbeispiel • Das Netzteil wird nur benötigt, wenn die angeschlossenen Receiver nicht in der Lage sein sollten den Multischalter, die LNBs sowie weitere aktive Verteilelemente mit Strom zu versorgen. 5 Zubehör und Installationsmaterial 5�1 Stecker und Kabel • Für die Verbindung des LNBs mit dem Multischalter empfehlen wir die Verwendung von Mehrfach- koaxialkabel, vier Kabel in einem Mantel wie z.B. -
Seite 6: Antennensteckdosen
Geeignet für folgende Koaxialkabel: • COAXSAT 120-4.6, Art.-Nr.: 0xxxx/3107 • COAXSAT 140-4.6, Art.-Nr.: 00xx/3106 Kabel, Stecker und weiteres Zubehör können Sie bequem im TechniSat Onlineshop bestellen. Bei der Montage der Kompressionsstecker ist wie folgt vorzugehen: Kabel abisolieren. Geflecht auf den Kabelmantel biegen und die Folie an das Dielektrikum glatt anlegen. -
Seite 7: Technische Daten
Leistungsaufnahme bei Nulllast 0,08 W 7 CE-Kennzeichnung und Konformitätserklärung Der GIGASWITCH 9/20 trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. 2231500000100 Hiermit erklärt TechniSat, dass der Funkanlagentyp GIGASWITCH 9/20 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... -
Seite 8: Fehlersuchhilfen
Aktualität dargestellt sind. Die jeweils aktuelle Version der Anleitung im PDF-Format erhalten Sie im Downloadbereich der TechniSat-Homepage. Abschrift und Vervielfältigung dieses Dokument, auch in Teilern, bedarf einer schriftlichen Genehmigung des Herausgebers. TechniSat ist ein eingetragene Marke der: TechniSat Digital GmbH • Julius-Saxler-Str. 3 • D-54550 Daun...
