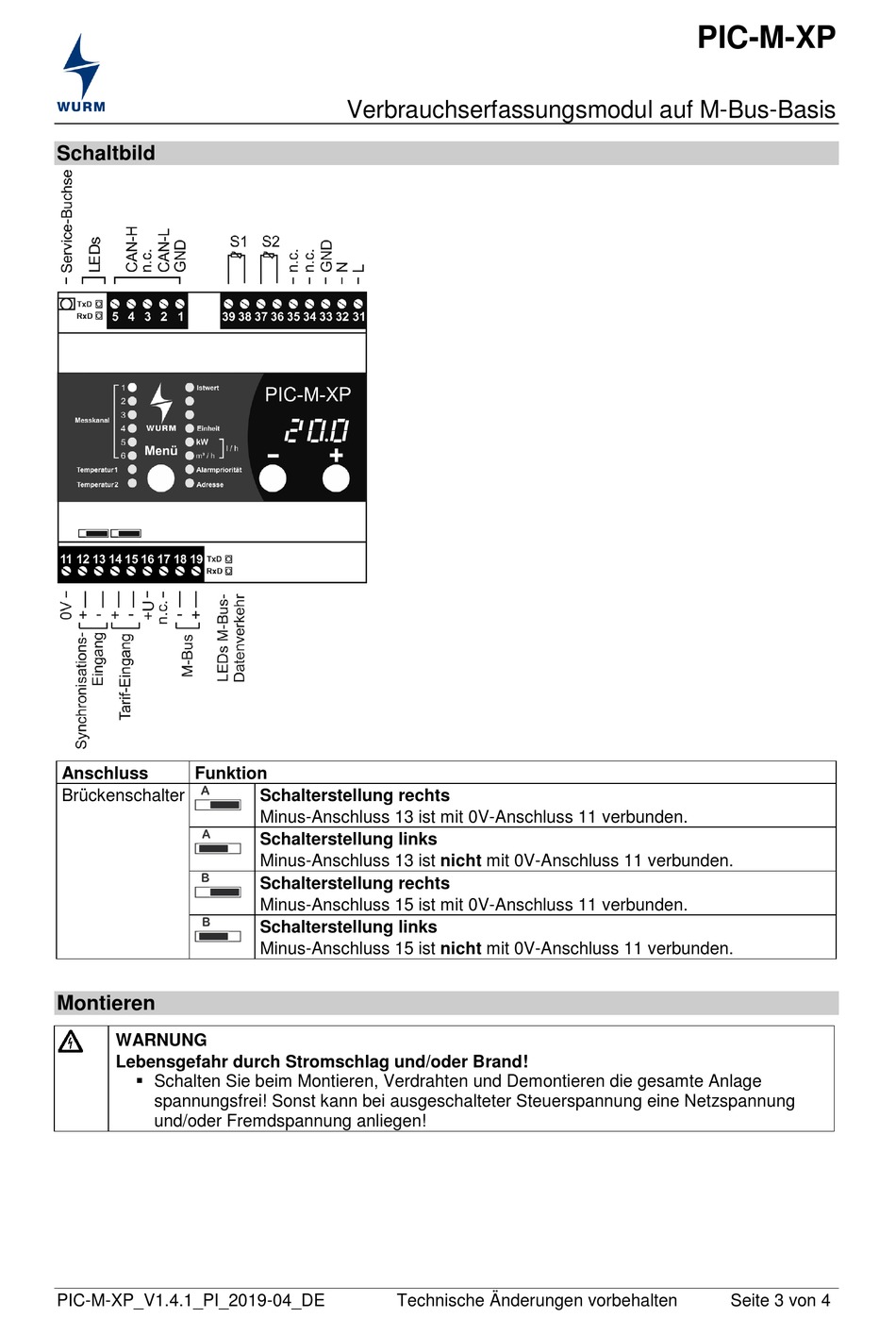

Schaltbild
Anschluss
Funktion
Brückenschalter
Montieren
WARNUNG
Lebensgefahr durch Stromschlag und/oder Brand!
Schalten Sie beim Montieren, Verdrahten und Demontieren die gesamte Anlage
spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung
und/oder Fremdspannung anliegen!
PIC-M-XP_V1.4.1_PI_2019-04_DE
Verbrauchserfassungsmodul auf M-Bus-Basis
Schalterstellung rechts
Minus-Anschluss 13 ist mit 0V-Anschluss 11 verbunden.
Schalterstellung links
Minus-Anschluss 13 ist nicht mit 0V-Anschluss 11 verbunden.
Schalterstellung rechts
Minus-Anschluss 15 ist mit 0V-Anschluss 11 verbunden.
Schalterstellung links
Minus-Anschluss 15 ist nicht mit 0V-Anschluss 11 verbunden.
Technische Änderungen vorbehalten
PIC-M-XP
Seite 3 von 4
