ifm RD52 Montageanleitung Seite 3

HX XXXXXXX
HX XXXXXXX

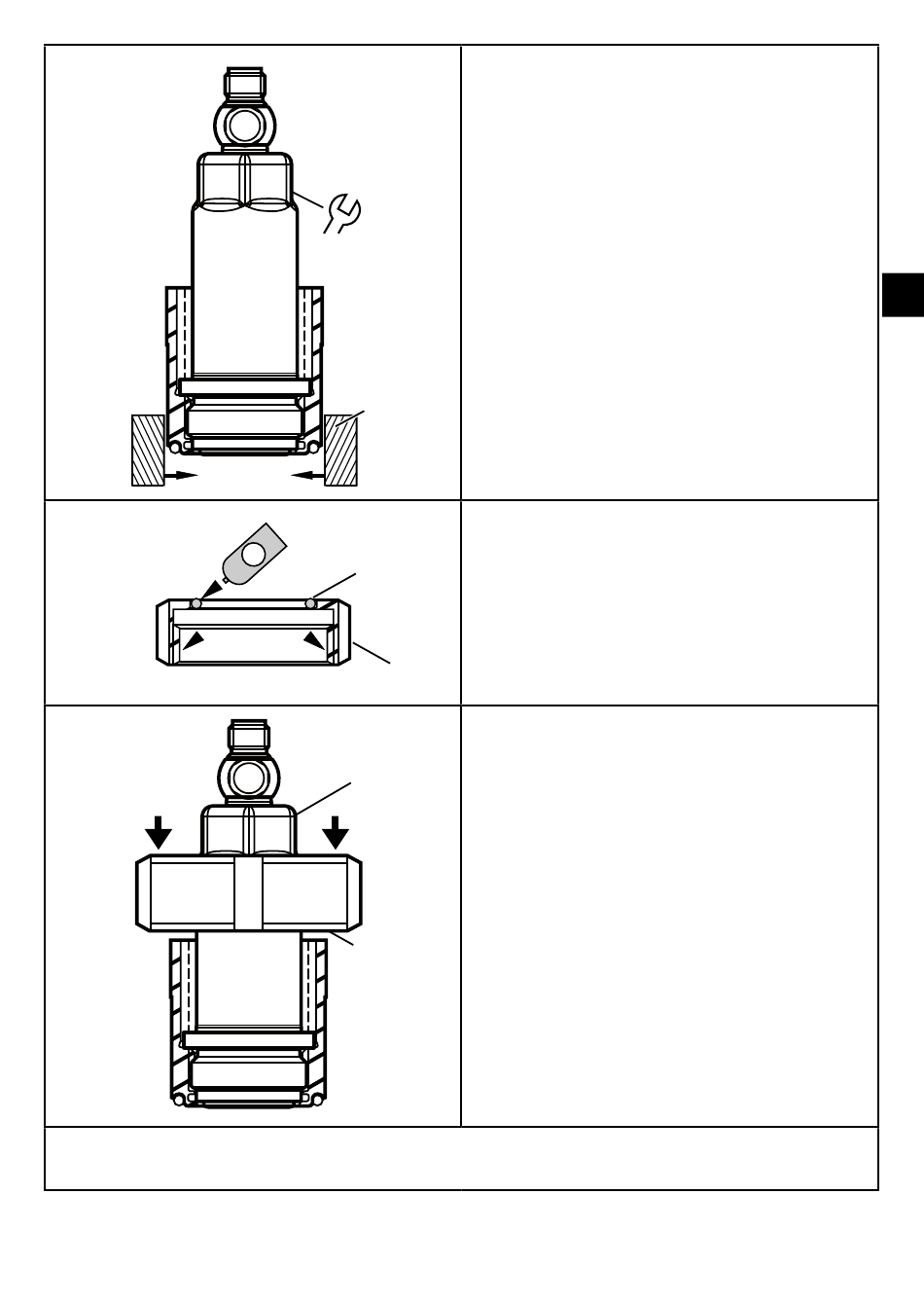

► Vormontiertes Gerät in Universal-Prozessanschluss RD52 einsetzen.
► Überwurfmutter (I) am Universal-Prozessanschluss RD52 festziehen.
G
A
H
I
D
I
► Sensor + Adapter in eine Klemmvorrich-
tung (G), z. B. Schraubstock, spannen
und nur leicht anziehen, damit der
Adapter nicht verformt wird.
► Sensor mit einem Schraubenschlüssel
anziehen, bis der Anschlag spürbar
ist (dies entspricht einem maximalen
Anzugsdrehmoment von 35 Nm).
Achtung: Weiterdrehen kann die Dicht-
wirkung beeinträchtigen.
► Gewinde und Dichtring (H) der Über-
wurfmutter (I) mit Schmierpaste (A)
einfetten.
► Überwurfmutter (I) über den Sensor (D)
schieben.
