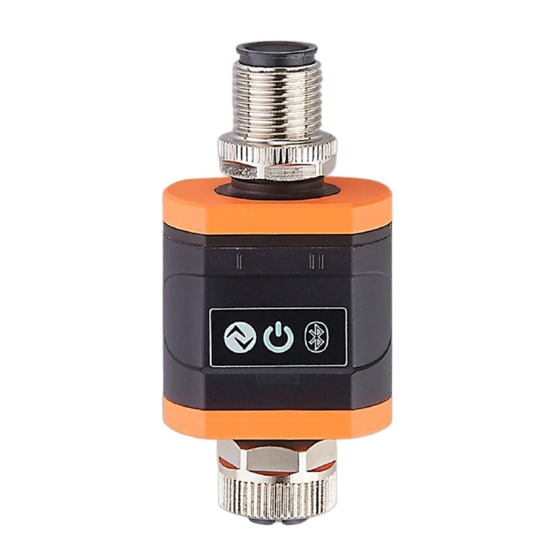

- Seite 1 Betriebsanleitung Bluetooth Adapter E30446...
-
Seite 2: Inhaltsverzeichnis
E30446 Bluetooth Adapter Inhaltsverzeichnis Vorbemerkung ............. . -
Seite 3: Vorbemerkung
Bluetooth Adapter E30446 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich... -
Seite 4: Sicherheitshinweise
E30446 Bluetooth Adapter 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 5: Bestimmungsgemäße Verwendung
Bluetooth Adapter E30446 3 Bestimmungsgemäße Verwendung Abb. 1: Beispiel einer Systemeinbindung E30446 IO-Link Device Mobilgerät IO-Link Master 3.1 Beschränkung des Einsatzbereichs Das Gerät ist nicht für Umgebungen mit besonderen Anforderungen an mechanische Stabilität (z. B. Schock/Vibration) geeignet. Das Gerät ist nur für die Nutzung im Innenbereich bestimmt. -
Seite 6: Funktion
Bluetooth Adapter 4 Funktion Der E30446 greift die IO-Link Kommunikation zwischen einem Master und einem Device ab und überträgt die Informationen mittels Bluetooth live an ein Smartphone oder ein Tablet. Durch einen integrierten Historienspeicher kann das Gerät auch autark als Datenlogger genutzt werden. -
Seite 7: Montage
Bluetooth Adapter E30446 5 Montage Das Gerät wird mit einem Montageclip E89208 befestigt Montageclip (Befestigung mit M4 Schraube oder Kabelbinder). Montageclip mit aufgestecktem Gerät Weitere Informationen über das verfügbare Zubehör: www.ifm.com... -
Seite 8: Elektrischer Anschluss
E30446 Bluetooth Adapter 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen. Spannungsversorgung nach SELV, PELV. VORSICHT Eingangsstrom ist nicht begrenzt. w Kein Brandschutz. u Stromkreise absichern. u Anlage spannungsfrei schalten. -
Seite 9: Led Anzeigeelement
Bluetooth Adapter E30446 7 LED Anzeigeelement Nummer Farbe Bezeichnung Gelb IO-Link Kommunikation erkannt Grün Gerät ist im Betriebsmodus Blau Bluetooth Verbindung ist aktiv... -
Seite 10: Inbetriebnahme
E30446 Bluetooth Adapter 8 Inbetriebnahme 8.1 Funktionen von moneo|blue Mit der moneo|blue werden Live-Daten vom E30446 übertragen und dargestellt, sowie der E30446 parametriert. Gespeicherte Daten können über ein Datenfile ausgelesen werden. 8.2 Systemvoraussetzungen Um moneo|blue auf einem Mobilgerät wie Smartphone oder Tablet zu installieren, ist eine Internet- Verbindung erforderlich. -
Seite 11: Zustandsanzeige Der Leds
Bluetooth Adapter E30446 9 Zustandsanzeige der LEDs Beschreibung LED 1 LED 2 LED 3 Versorgungsspannung zu niedrig Gerätefehler 1 Hz blinken Keine IO-Link Kommunikation 1 Hz blinken IO-Link Kommunikationsfehler 1 Hz blinken 1 Hz blinken Aufzeichnung nicht aktiv Aufzeichnung aktiv Doppel-Flash Bluetooth Verbindung hergestellt Bereit für Bluetooth Verbindung... -
Seite 12: Copyright Und Warenzeichen
E30446 Bluetooth Adapter 10 Copyright und Warenzeichen Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen. Bluetooth®: Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG. Inc.. Android®: Android, Google Play und das Google Play-Logo sind Marken von Google Inc.. Das Android® Betriebssystem ist ein eingetragenes Warenzeichen der Google LLC. -
Seite 13: Wartung, Instandsetzung Und Entsorgung
11 Wartung, Instandsetzung und Entsorgung Das Gerät ist wartungsfrei. u Bei Fehlfunktionen Kontakt mit ifm aufnehmen. u Da innerhalb des Gerätes keine vom Anwender zu wartende Bauteile enthalten sind, das Gehäuse nicht öffnen. Die Instandsetzung des Gerätes darf nur durch den Hersteller erfolgen.
