Inhaltszusammenfassung für ifm E30503

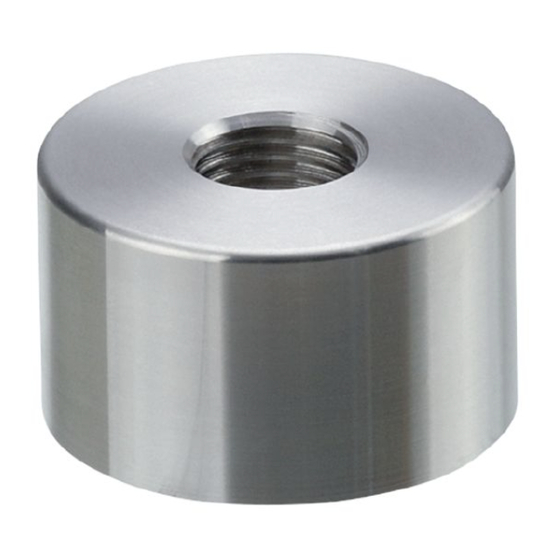

- Seite 1 Betriebsanleitung Einschweißadapter und Einschweißhilfe E30503 E30508...
- Seite 2 Inhalt 1 Vorbemerkung .....................2 1.1 Verwendete Symbole ..................2 2 Sicherheitshinweise .....................3 3 Bestimmungsgemäße Verwendung ..............4 3.1 Grundlegende Hinweise ................4 4 Montage .......................4 4.1 Schweißvorgang mit Einschweißhilfe ............5 5 Sensor montieren ....................7 6 Inbetriebnahme ....................8 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung >...
- Seite 3 2 Sicherheitshinweise • Das beschriebene Produkt wird als Teilkomponente in einem System verbaut. - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen.
- Seite 4 3 Bestimmungsgemäße Verwendung Der Einschweißadapter ermöglicht den Einbau von Sensoren in Behälter oder Rohrleitungssysteme. 3.1 Grundlegende Hinweise Wird der Behälter, oder das Rohrleitungssystem, in den der Adapter eingebaut wird, nach dem Schweißvorgang behandelt (z. B. in Form von abtragenden Verfahren wie Schleifen, Beizen, Sandstrahlen, Glasperlenstrahlen oder auftragenden Verfahren wie Pulverbeschichten, Lackieren etc.).
- Seite 5 4.1 Schweißvorgang mit Einschweißhilfe Grundlegende Hinweise und Richtlinien beachten (→ 3.1). • Das Schweißverfahren muss der Schweißaufgabe und die Leistung des Schweißgerätes muss der Materialstärke angepasst sein. • Der Adapter darf sich nicht verziehen. • Beim Schweißen Überhitzung des Adapters vermeiden und ausreichende Abkühlphasen einhalten.
- Seite 6 Bei Verwendung eines Anschlusskabels mit abgewinkelter Buchse, den benötigten Platz beachten. Dazu den Adapter vor dem Schweißvorgang ausrichten, um die Endlage des elektrischen Sensoranschlusses festzulegen. ► Sensor mit vorgeschriebenem Drehmoment in den Adapter einschrauben (→ Betriebsanleitung Sensor). ► Anschlusskabel am Sensor anschließen. ►...
- Seite 7 ► Wenn möglich: Innenseite schweißen. ► Adapter und Einschweißhilfe abkühlen lassen. ► Einschweißhilfe entfernen. ► Gewinde des Adapters von Rückständen befreien. ► Sensor handfest einschrauben, um die Maßhaltigkeit und Funktionalität des Gewindes zu prüfen. Ist das Drehmoment zu hoch, kein Werkzeug verwenden, sondern Gewinde prüfen und ggf.
- Seite 8 Zu starkes Anziehen kann die Dichtwirkung beeinträchtigen und zu Beschädigung des Sensors führen. Bei Beschädigung der Dichtfläche: Adapter ersetzen. 6 Inbetriebnahme ► Vor Inbetriebnahme Behälter oder Rohrleitung auf Dichtigkeit prüfen. ► Drucktest mit eingeschraubtem Blindstopfen oder Sensor durchführen. ► Inbetriebnahme Sensor: → Betriebsanleitung Sensor. Weitere Informationen unter www.ifm.com...
