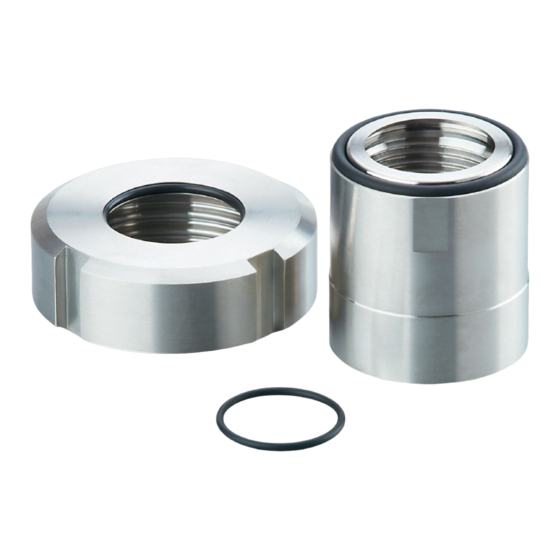

ifm RD52 Montageanleitung
Universal-prozessadapter
Verwandte Anleitungen für ifm RD52
Inhaltszusammenfassung für ifm RD52
- Seite 1 Montageanleitung Universal-Prozessadapter RD52 E33341...
- Seite 2 ► Gewinde des Sensors mit geeig- neter Schmierpaste (A) einfetten. Die Schmierpaste muss für den vorlie- genden Anwendungsbereich geeignet, zugelassen und mit den eingesetzten Elastomeren verträglich sein. ► Dichtring (B) in die Nut (C) des Sensors einlegen. Der Adapter wird mit EPDM-O-Ring ausge- liefert.
- Seite 3 HX XXXXXXX ► Gewinde und Dichtring (H) der Über- wurfmutter (I) mit Schmierpaste (A) einfetten. ► Überwurfmutter (I) über den Sensor (D) schieben. HX XXXXXXX ► Vormontiertes Gerät in Universal-Prozessanschluss RD52 einsetzen. ► Überwurfmutter (I) am Universal-Prozessanschluss RD52 festziehen.
