Montageanleitung
DE

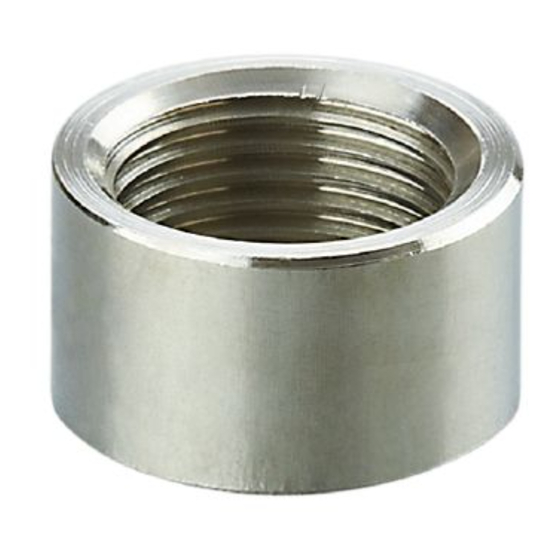

Einschweißadapter für Geräte
mit G½-Adaption
E43375

Werbung

loading

Verwandte Anleitungen für ifm E43375

Inhaltszusammenfassung für ifm E43375

  • Seite 1 Montageanleitung Einschweißadapter für Geräte mit G½-Adaption E43375...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������2 1�1 Verwendete Symbole �������������������������������������������������������������������������������������2 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������2 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������3 5 Sensor / Verschlussstopfen montieren ����������������������������������������������������������������5 6 Inbetriebnahme ����������������������������������������������������������������������������������������������������5 7 Technische Daten �����������������������������������������������������������������������������������������������5 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen →...

  • Seite 3: Sicherheitshinweise

    2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren� • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen� • Das Produkt nur bestimmungsgemäß verwenden (→ 3 Bestimmungsgemäße Verwendung) • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen�...

  • Seite 4: Montage

    4 Montage ► Bohrung mit dem Außendurchmesser des Adapters in die Rohrleitung oder Gehäusewandung einbringen� Max� Übermaß 0,2 mm� Empfehlung: ► Einschweißdorn für optimierte Wärmeableitung verwenden, Bestell-Nr� E43382� Der Adapter darf sich nicht verziehen� ► Adapter anschweißen: ► Adapter an mehreren Punkten mit ausreichender Haltekraft anheften;...

  • Seite 5: Sensor / Verschlussstopfen Montieren

    Anzugsdrehmoment: → Bedienungsanleitung Sensor / Verschlussstopfen. Zu starkes Anziehen kann die Dichtwirkung beeinträchtigen Bei Beschädigung der Dichtfläche: Adapter ersetzen� 6 Inbetriebnahme ► Vor Inbetriebnahme Behälter oder Rohrleitung auf Dichtigkeit prüfen� ► Inbetriebnahme Sensor: → Bedienungsanleitung Sensor. 7 Technische Daten Weitere technische Daten: www�ifm�com...
