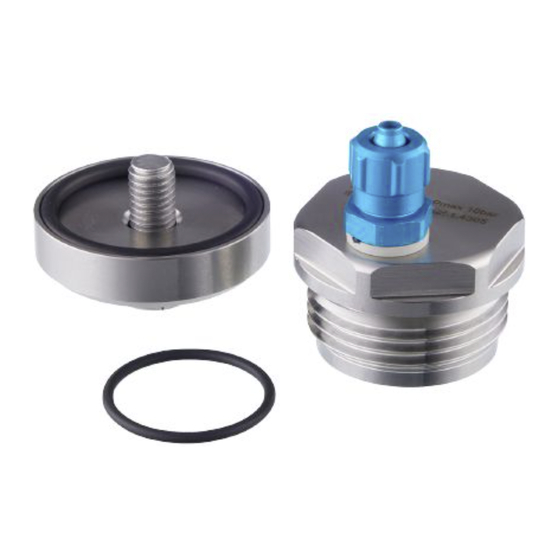

- Seite 1 Betriebsanleitung Zubehör zur Dichtigkeitsprüfung an Aseptoflex-Vario Einschweißadaptern E30530...
-
Seite 2: Inhaltsverzeichnis
E30530 Zubehör zur Dichtigkeitsprüfung an Aseptoflex-Vario Einschweißadaptern Inhaltsverzeichnis Vorbemerkung ............. . -
Seite 3: Vorbemerkung
Zubehör zur Dichtigkeitsprüfung an Aseptoflex-Vario Einschweißadaptern E30530 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen... -
Seite 4: Sicherheitshinweise
E30530 Zubehör zur Dichtigkeitsprüfung an Aseptoflex-Vario Einschweißadaptern 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren. • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (Ò Bestimmungsgemäße Verwendung). -
Seite 5: Bestimmungsgemäße Verwendung
E30530 3 Bestimmungsgemäße Verwendung Mit dem Zubehör E30530 wird Flüssigkeit bzw. Luft über einen Pneumatikanschluß in den Front- bzw. Mediums-Bereich des verschweißten Adapters gepresst, um festzustellen ob durch die Leckagebohrung Flüssigkeit bzw. Luft austritt, was eine Undichtigkeit der Dichtstelle aufgrund von... -
Seite 6: Montage
E30530 Zubehör zur Dichtigkeitsprüfung an Aseptoflex-Vario Einschweißadaptern 4 Montage Die Dichtkante für die Sensorabdichtung nicht beschädigen. u Die Komponenten des Zubehörs E30530 laut Abbildung an den zu prüfenden Einschweißadapter montieren. Pneumatikanschluß Blindstopfen G1 EPDM O-Ring 24 x 2 Aseptoflex-Vario Einschweißadapter (Bauform variiert) NBR O-Ring 32 x 3 Unterteil Abdichtung G1 Stahl / NBR Dichtung M8... - Seite 7 Zubehör zur Dichtigkeitsprüfung an Aseptoflex-Vario Einschweißadaptern E30530 Die Betriebsanleitungen aller verwendeten Komponenten aufmerksam lesen und anwenden. Abb. 1: E30530 in einem Spezial-Einschweißadapter montiert Luftzufuhr über den Pneumatikanschluß Luftaustritt im Fehlerfall über die Leckagebohrung u Die Dichtigkeitsprüfung durchführen. u Tritt Medium bei der Prüfung aus.
-
Seite 8: Entsorgung
E30530 Zubehör zur Dichtigkeitsprüfung an Aseptoflex-Vario Einschweißadaptern 5 Entsorgung u Das Produkt bzw. die Komponenten nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.
