EIO344 Bluetooth Mesh IO-Link Adapter Inhaltsverzeichnis Vorbemerkung ............. . -
Seite 3: Vorbemerkung
Bluetooth Mesh IO-Link Adapter EIO344 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich... -
Seite 4: Sicherheitshinweise
EIO344 Bluetooth Mesh IO-Link Adapter 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 5: Bestimmungsgemäße Verwendung

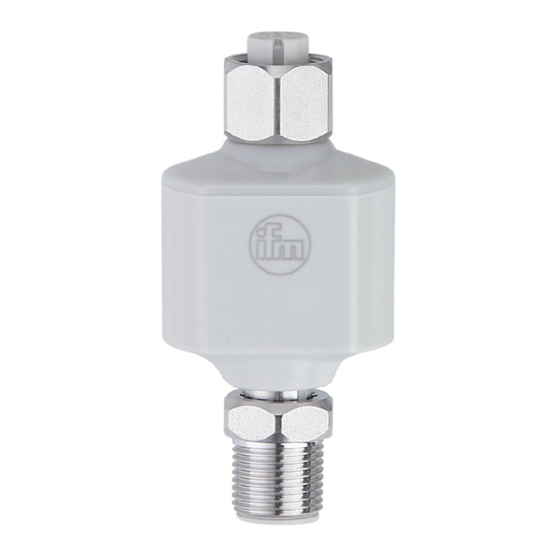

Mit dem Bluetooth Mesh IO-Link Adapter EIO344 wird ein daran angeschlossenes IO-Link Device kabellos via Bluetooth Mesh mit der Basisstation verbunden. Der EIO344 kommuniziert mit dem Device via IO-Link und verbindet dieses über Bluetooth Mesh direkt oder über weitere EIO344 mit der Basisstation. -
Seite 6: Beschränkung Des Einsatzbereichs
EIO344 Bluetooth Mesh IO-Link Adapter 3.1 Beschränkung des Einsatzbereichs Das Gerät ist nicht für Umgebungen mit besonderen Anforderungen an mechanische Stabilität (z. B. Schock/Vibration) geeignet. Das Gerät ist nur für die Nutzung im Innenbereich bestimmt. Einsatzbedingungen beachten: Ò Technische Daten documentation.ifm.com Die empfangenen und gesendeten Prozessdaten via Bluetooth Mesh dienen zur Anlagenüberwachung und nur bedingt zur Anlagensteuerung, da diese nicht in Echtzeit... -
Seite 7: Funktion
Bluetooth Mesh IO-Link Adapter EIO344 4 Funktion 4.1 Verbindungsmöglichkeiten Der EIO344 verfügt über mehrere Verbindungsmöglichkeiten, die unter anderem verschiedene Funktionen beinhalten. 4.1.1 IO-Link Anschluss und Ausgänge Dieses Gerät verfügt über zwei IO-Link-Kommunikationsschnittstellen: M12-Stecker: • Stromversorgung • Ausgang Pin 2 (vom Device durchverbunden) und digitaler Ausgang Pin 4 •... -
Seite 8: Bluetooth Mesh
Bei Verwendung von moneo ist mindestens die Version 1.11 für den vollen Funktionsumfang notwendig. Der EIO344 baut nach der Einrichtung des Bluetooth Mesh selbstständig die Verbindung zu einer Basisstation (EIO404) auf. Die Verbindung kann direkt zur Basisstation oder über mehrere Bluetooth Mesh IO-Link Adapter EIO344 erfolgen. -
Seite 9: Elektrischer Anschluss
5-polige M12-Buchse • Eingang für IO-Link Schnitstelle des Device Abb. 3: Elektrischer Anschluss Ausgang für Digital und Analogsignale Eingang zur IO-Link Parametrierung L+- (Versorgungsspannung EIO344 + Device) OUT2 (durchverbundener Pin 2 des IO-Link Device) Nicht belegt OUT1 Digital IO-Link (Parametrierung) L- (Versorgungsspannung EIO344 + Device) Tab. 1: Pin-Belegung M12-Stecker... -
Seite 10: Steckverbinder Montieren
EIO344 Bluetooth Mesh IO-Link Adapter 5.1 Steckverbinder montieren Um die im Datenblatt angegebene Schutzart zu erreichen: u IO-Link Kabel mit IP-Klasse verwenden. u Steckverbinder mit dem Gerät verbinden. u Überwurfmutter anziehen. • Minimales Anzugsdrehmoment: 0,6 Nm (handfest) • Maximales Anzugsdrehmoment: 1,5 Nm (Schlüsselmontage). -
Seite 11: Anzeigeelemente, Ausgangsverhalten Und Fehlerbehebung
Bluetooth Mesh IO-Link Adapter EIO344 6 Anzeigeelemente, Ausgangsverhalten und Fehlerbehebung Das Anzeigeelement zeigt mit einer LED den aktuellen Zustand des Gerätes an. 6.1 LED-Anzeigeelemente Farbe Bezeichnung Störanzeige grün Betriebsanzeige blau Bluetooth Abb. 4: 1: LED-Anzeigeelemente 6.2 LED-Zustandsanzeige, Ausgangsverhalten und Fehlerbehebung LED Status Beschreibung Ausgangverhalten Fehlerbehebung Grün, An... -
Seite 12: Parametrierung
EIO344 Bluetooth Mesh IO-Link Adapter 7 Parametrierung Dieses Gerät kann über 2 Schnittstellen parametriert werden. Man kann mittels IO-Link oder Bluetooth Informationen lesen und Veränderungen vornehmen. Es sind für jede Schnittstelle zugeordnete Informationen und Veränderungen möglich. Für IO-Link verbinden Sie den M12-Stecker mit einer Parametrierhardware. Über Bluetooth wird mit einer App die Verbindung hergestellt. -
Seite 13: Basisstation Und Bluetooth Mesh Io-Link Adapter Verbinden
Bluetooth Mesh IO-Link Adapter EIO344 7.3 Basisstation und Bluetooth Mesh IO-Link Adapter verbinden Schritt 1: u Einen PC mit der benötigten Konfigurationssoftware und einer Ethernet-Schnittstelle verwenden. Die Einrichtung der IP erfolgt z. B. über die Bluetooth Mesh IoT Basisstation EIO404. u Betriebsanleitung EIO404 documentation.ifm.com... -
Seite 14: Einen Bluetooth Mesh Io-Link Adapter Einbinden Der Außerhalb Der Reichweite Der
EIO344 Bluetooth Mesh IO-Link Adapter Schritt 4: u Den gefundenen neuen Bluetooth Mesh IO-Link Adapter anwählen. w Der Bluetooth Mesh IO-Link Adapter wird an der Basisstation angemeldet -0.72 Ethernet local Intranet Bluetooth Bluetooth Mesh 7.3.1 Einen Bluetooth Mesh IO-Link Adapter einbinden der außerhalb der Reichweite der Basisstation liegt Liegt ein Bluetooth Mesh IO-Link Adapter außerhalb der Reichweite der Basisstation, kann... -
Seite 15: Datenhaltung Für Das Io-Link Device Mit Moneo|Blue
Bluetooth Mesh IO-Link Adapter EIO344 Schritt 3: u Den von der Basisstation geholten Schlüssel zu einem sich im Netz befindlichen aktiven Bluetooth Mesh IO-Link Adapter übergeben. -0.72 Abb. 8: Bsp. Mobilgerät mit moneo|blue Die Anmeldung des neuen Bluetooth Mesh IO-Link Adapter geschieht automatisch. -
Seite 16: Gerätevalidierung Und Datenspeicherung
EIO344 Bluetooth Mesh IO-Link Adapter Parameter Beschreibung Mögliche Werte Device ID ID des IO-Link Device, das validiert werden soll • 0 (Default) • 16777215 Bei Änderung der Parameterwerte [Vendor ID] oder [Device ID] im Online-Modus wird der Datenspeicher gelöscht und eine neue Sicherung der Parameterwerte des angeschlossenen IO-Link Devices im Mesh-Adapter erzeugt. -
Seite 17: Parameter Und Kommandos
V0.02 ../btmacaddress Bluetooth-MAC-Adresse z. B. B4-E3-F9-C7-54-43 ../btswrevision Bluetooth-Firmware-Version z. B. V0.22 ../hwrevision Hardware-Stand z. B. AA ../producttext Produktbezeichnung Bluetooth Mesh IO-Link Adapter ../vendor Hersteller ifm electronic gmbh ../productname Produktname EIO344 ../productcode Produkt-Code EIO344 ../devicename Nutzerspezifischer Gerätename z. B. mesh_adapter01 nur lesen lesen und schreiben... -
Seite 18: Adapter
EIO344 Bluetooth Mesh IO-Link Adapter 8.2 Adapter Die folgenden Parameter / Kommandos sind mit einem geeigneten Konfigurationstool (z. B. moneo| blue) oder über den IoT-Core auslesbar / beschreibbar Der Zugriff auf den IoT-Core des Adapters ist nur über die EIO404 Bluetooth Mesh IoT Basisstation möglich. -
Seite 19: Bluetooth Le
Bluetooth Mesh IO-Link Adapter EIO344 8.3 Bluetooth LE Verfügbare Datenpunkte: Name Beschreibung Wertebereich Zugriff ../bluetooth_name Stationsname des Geräts (Zeichenkette z. B. eio344_adapter01 mit max. 22 Zeichen) ../securitymode Status des Sicherheitsmodus • 0: Disabled - deaktiviert HINWEIS! Der Sicherheitsmodus • 1: Enabled - aktiviert zeigt nicht an, ob ein Passwort ge- setzt wurde oder nicht. -
Seite 20: Bluetooth Mesh
EIO344 Bluetooth Mesh IO-Link Adapter 8.4 Bluetooth Mesh Verfügbare Datenpunkte: Name Beschreibung Wertebereich Zugriff ../base_station_name Name der Bluetooth Mesh IoT Basisstati- z. B. mesh_base on EIO404, mit der das Gerät verbunden ist. ../last_seen Vergangene Dauer, die der Adapter sich • 0: 0 ms zuletzt gemeldet hat (Wert in ms) …... -
Seite 21: Switching Output
Bluetooth Mesh IO-Link Adapter EIO344 8.5 Switching Output Verfügbare Datenpunkte: Name Beschreibung Wertebereich Zugriff ../config Konfiguration der Parameter des Schal- • 0: Auto – Die Werte für fou1 und tausgangs bit_position werden automatisch gesetzt; wenn automatische Konfiguration fehlschlägt, dann blinkt der Adapter rot •... -
Seite 22: Io-Link Master
EIO344 Bluetooth Mesh IO-Link Adapter 8.6 IO-Link Master Verfügbare Datenpunkte: Name Beschreibung Wertebereich Zugriff …/mode Betriebsart des Pin 4 (US) des Ports • 0: Disabled - Port deaktiviert • 1: DI - Digitaler Eingang • 2: DO - Digitaler Ausgang • 3: IO-Link - IO-Link-Daten ../mastercycletime_actual... - Seite 23 Bluetooth Mesh IO-Link Adapter EIO344 Name Beschreibung ../validation_useconnecteddevice IO-Link Device validieren...
-
Seite 24: Io-Link Device
• 3: State communication error – Zustand Kommunikationsfehler ../vendorid IO-Link ID des Herstellers z. B. 310: ifm electronic ../deviceid IO-Link ID des IO-Link Devices z. B. 712: ifm Drucksensor PV7003 ../productname Produktname des IO-Link Devices z. B. PV7003 ../serial Seriennummer des IO-Link Devices z. B. 000008500706 ../applicationspecifictag... - Seite 25 Bluetooth Mesh IO-Link Adapter EIO344 • Mode IO-Link event Qualifier: Ereignis-Auslöser 1 Byte • 0x40: einmaliges Ereignis oder Warnung (Single Shot) • 0xC0: Fehler verschwunden (Disappeared) • 0x80: Fehler erschienen (Appeared) • Type IO-Link Event Qualifier: Ereignis-Kategorie 1 Byte • 0x10: Benachrichtigung •...
-
Seite 26: Inbetriebnahme Der Anwendung Moneo|Blue
Bei der ersten Verwendung der moneo|blue App, den IODD Katalog aktualisieren. moneo|blue 9.2 Verbindung mit einem Mobilgerät herstellen u Bluetooth Datenübertragung am Mobilgerät aktivieren. u Mobilgerät in Reichweite des EIO344 positionieren. u Gewünschten EIO344 auswählen. u Zugriffspasswort 0000 eingeben. Informationen zu moneo|blue finden sie in der App-Beschreibung. -
Seite 27: Copyright Und Warenzeichen
Bluetooth Mesh IO-Link Adapter EIO344 10 Copyright und Warenzeichen Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen. Bluetooth®: Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG. Inc.. Android®: Android, Google Play und das Google Play-Logo sind Marken von Google Inc.. Das Android® Betriebssystem ist ein eingetragenes Warenzeichen der Google LLC. -
Seite 28: Zulassungen Und Bescheinigungen
EIO344 Bluetooth Mesh IO-Link Adapter 11 Zulassungen und Bescheinigungen Die EU-Konformitätserklärung, Zulassungen und länderspezifische Bescheinigungen sind abrufbar unter: documentation.ifm.com Hinweise, die für Genehmigungen relevant sind: Ò Packungsbeilage... -
Seite 29: Wartung, Instandsetzung Und Entsorgung
12 Wartung, Instandsetzung und Entsorgung Das Gerät ist wartungsfrei. u Bei Fehlfunktionen Kontakt mit ifm aufnehmen. u Da innerhalb des Gerätes keine vom Anwender zu wartende Bauteile enthalten sind, das Gehäuse nicht öffnen. Die Instandsetzung des Gerätes darf nur durch den Hersteller erfolgen.
