4 Montage des Furlex-Systems

4.1 Profilmontage

Die Montage soll in horizontaler Lage geschehen. Setzen Sie die Profile nach und nach zusammen
wie folgt:
1.
Montieren Sie die kurze Verbindungsfeder (L=103 mm) in das 1000 mm Profil, so daß der längere
der Haken außerhalb des Profils bleibt. Um die Verbindungsfeder festzuhalten, schieben Sie das
lange Verbindungsstück (L=1168 mm) nach unten.
2.
Schieben Sie das Verbindungsstück nach unten und montieren Sie
eine lange Verbindungsfeder (L=144 mm) in das obere Ende des
1000 mm Profils. Nehmen Sie das Verbindungsstück aus
einem 2400 mm Profil. (Dieses Verbindungsstück wird später wieder im 2000 mm Profil
verwendet). Verbinden Sie das 2400 mm Profil mit dem 1000 mm Profil. Schieben Sie das
lange Verbindungsstück im 2400 mm Profil bis die Verbindungdsfeder fixiert ist. Bei dieser
Verbindungsstelle entsteht eine 50 mm Öffnung zur späteren Aufnahme des Segeleinfädlers.
Schieben das Verbindungsstück ca 50 mm in das 1000 mm Profil laut Abb. 4.1.b.
3.
Die Profile werden danach mit dem unteren Lagerteil verbunden. Die Verbindungsfeder soll
innen im Loch des Anschlußsockels einhaken. Drücken Sie jetzt das Verbindungsstück mit dem
Distanzrohr bis zum Anschlag in das 2400 mm Profil. Achtung! Das Distanzrohr soll ca. 100 mm
(entsprechend einer halben Verbindungsstücklänge) in das 2400 mm Profil geschoben werden.
4.
Setzen Sie die übrigen Profile zusammen laut Tabelle 3.6.1.

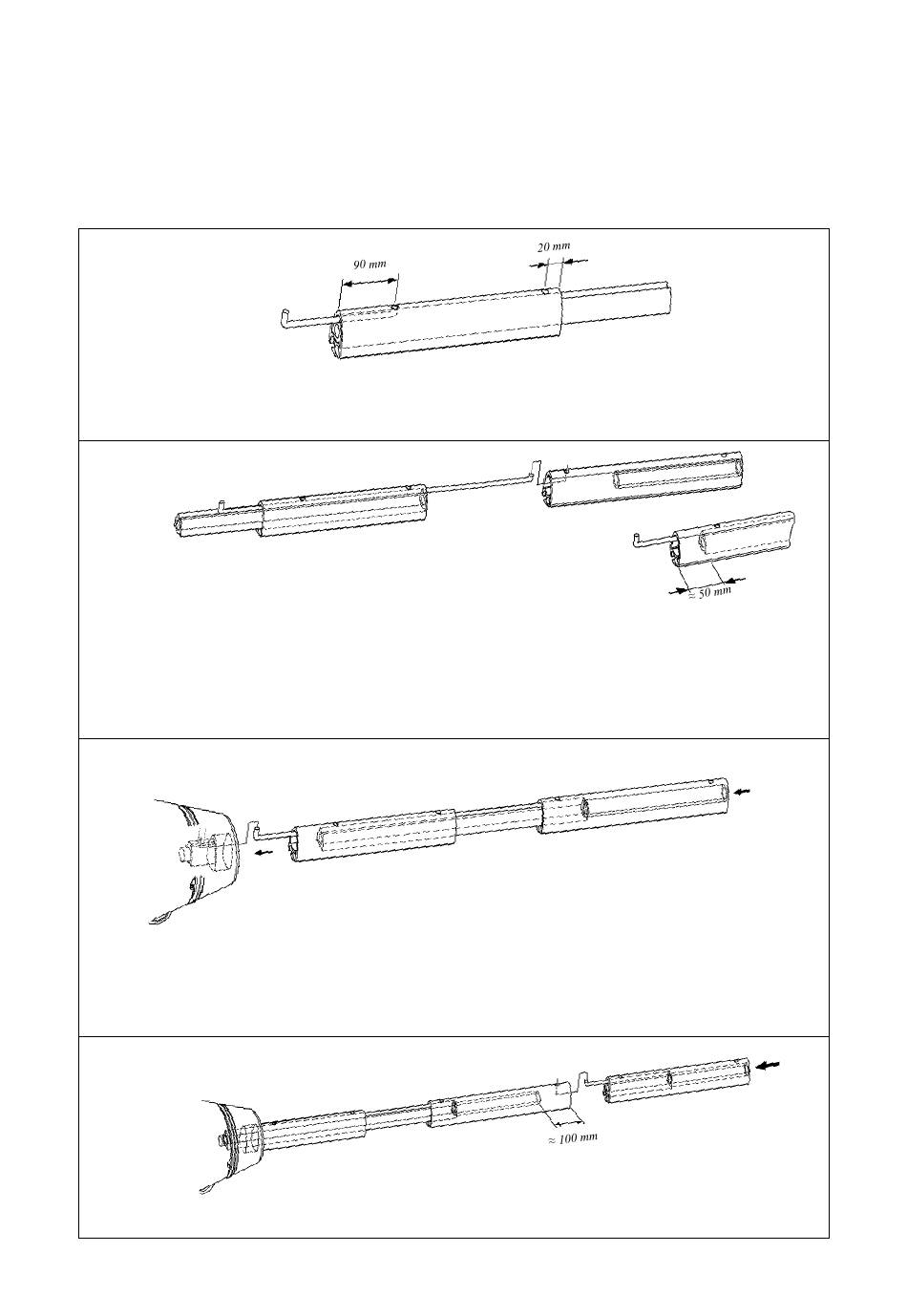

Abb. 4.1.a
Abb. 4.1.b
Abb. 4.1.c
Abb. 4.1.d
