Instructions d'installation et de maintenance pour le détecteur
de fumée photo-électronique ECO1003
0832
0832-CPD-0064
ECO1003
102 mm
75g
Fig. 2
**
Chaque embase ECO1000 est équipée d'un petit ressort "court-circuit" à installer entre les bornes 1 et 2, afin de permettre une
vérification de la boucle de câblage avant installation de la tête de détection. Le ressort se désengage automatiquement dès que
le détecteur est positionné sur l'embase.
ATTENTION ! Interrompre l'alimentation des circuits de surveillance avant d'installer les détecteurs.
INSTALLATION DU DETECTEUR
1. Positionner le détecteur sur son embase. Tout en exerçant une légère pression, effectuer une rotation dans le sens horaire
jusqu'à ce que le détecteur se mette en place. Continuer la rotation dans le même sens jusqu'à ce que la fente présente sur
le capot du détecteur soit alignée avec le repère (lignes) moulé sur l'embase (voir figure 2**).
2. Une fois tous les détecteurs installés, alimenter tous les circuits de surveillance.
3. Tester les détecteurs comme indiqué dans le § "TEST".
Protection contre les manipulations malveillantes
La suppression sur l'embase du petit ergot plastique repéré figure 2 empêche que le détecteur soit ôté sans avoir recours à un
outil.
ATTENTION ! Les protections anti-poussière doivent être retirées avant que le système puisse être opérationnel.
TEST
Méthode de la fumée
1. A l'aide d'un outil de test de fumée disponible chez un fabricant agréé (No Climb Products Ltd, par exemple), effectuer le test
en suivant les instructions dudit fabricant.
2. La LED rouge du détecteur doit s'allumer de manière permanente dans les 30 secondes et la centrale doit passer en alarme.
Méthode de l'outil de test laser (modèle ECO1000RTU)
Note : cette méthode ne permet pas d'effectuer un test fonctionnel complet du détecteur.
1. Viser la LED du détecteur avec le point rouge clignotant produit par le faisceau laser.
2. Le détecteur doit passer en alarme permanente après quelques secondes, de même que la centrale.
ENTRETIEN
1. Retirer le détecteur à nettoyer du système.
2. Oter avec précaution chacun des ergots amovibles qui maintiennent en place le capot, puis retirer celui-ci.
3. Aspirer l'extérieur du filtre sans le retirer.
4. Oter le filtre avec précaution de la chambre de détection. Si nécessaire, des filtres de remplacement sont disponibles.
5. Utiliser l'aspirateur et/ou une soufflette (compresseur d'air) pour retirer la poussière et les débris présents dans la chambre
de détecteur ou à l'intérieur du filtre.
6. Remettre le filtre en place en alignant la flèche moulée sur celui-ci avec la flèche présente sur la chambre de détection. Faire
glisser le filtre sur la chambre et appliquer une faible pression pour le bloquer en position.
7. Remettre le capot du détecteur. Aligner la LED avec ledit capot et clipser l'ensemble en place en s'assurant que tous les
ergots amovibles soient correctement introduits.
8. Une fois tous les détecteurs nettoyés, remettre ceux-ci sous tension et effectuer un test comme
ATTENTION ! LIMITATIONS DES DETECTEURS DE FUMEE
Les détecteurs de fumée ne fonctionnent que s'ils sont raccordés à une centrale d'alarme fonctionnelle et compatible.
Ces appareils ont des limites de détection. Ils ne peuvent pas prendre en compte un incendie dont la fumée n'atteint pas leur
chambre de détection. Différents types de détecteurs répondent différemment aux nombreux types de fumée.
Les détecteurs ont une durée de vie limitée. Nous recommandons leur remplacement tous les 10 ans.
D700-02-01
Fig. 1a
ECO1000B
ECO1000BRx
V-
ECO1000BSD
ECO1000BRxSD
2
1
ECO1000B,
5
3
ECO1000BSD
4
R
70°C
V+
-30°C
ECO1000BRx
ECO1000BRxSD
Fig. 1b
ECO1000BRELx
V-
2
1
4
5
V+
SPECIFICATIONS TECHNIQUES
Tension d'alimentation
V-
Consommation au repos
Mémorisation d'alarme
*
Pour plus détails, se reporter à la fiche technique
V+
ECO1002
MONTAGE DE L'EMBASE ET INSTRUCTIONS DE
CABLAGE

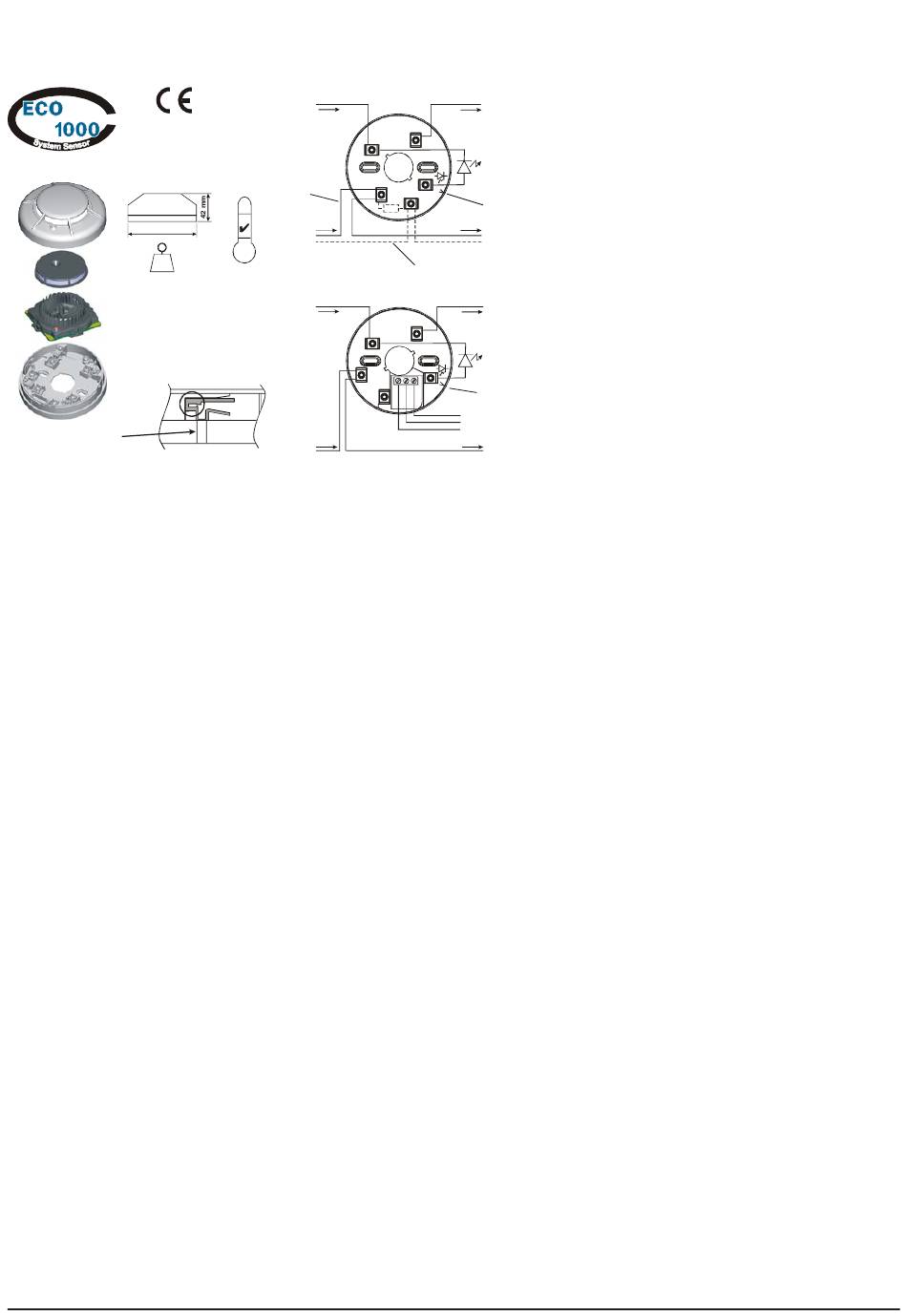

Se reporter à la figure 1 pour trouver les bornes de
V-
raccordement. La position de la LED du détecteur est
repérée par le symbole d'un diode et la flèche présente
sur l'embase (voir figure 1*).
Notes
3
*
Ne pas réaliser de boucle avant d'introduire les
N/O
conducteurs dans les bornes. Raccourcir les liaisons
N/C
C
pour faciliter la supervision des connexions.
V+
Tous les raccordements doivent être conformes aux lois,
ainsi qu'aux règles locales et/ou nationales en vigueur.
Pittway Tecnologica Srl, Via Caboto 19/3, 34147 Trieste, ITALY
8 à 30 Vcc
110 µA typique sous
24 Vcc et à 25 °C
RAZ par suppression
momentanée de la
tension d'alimentation
indiqué au § "TEST".
© System Sensor 2006
I56-1653-012
