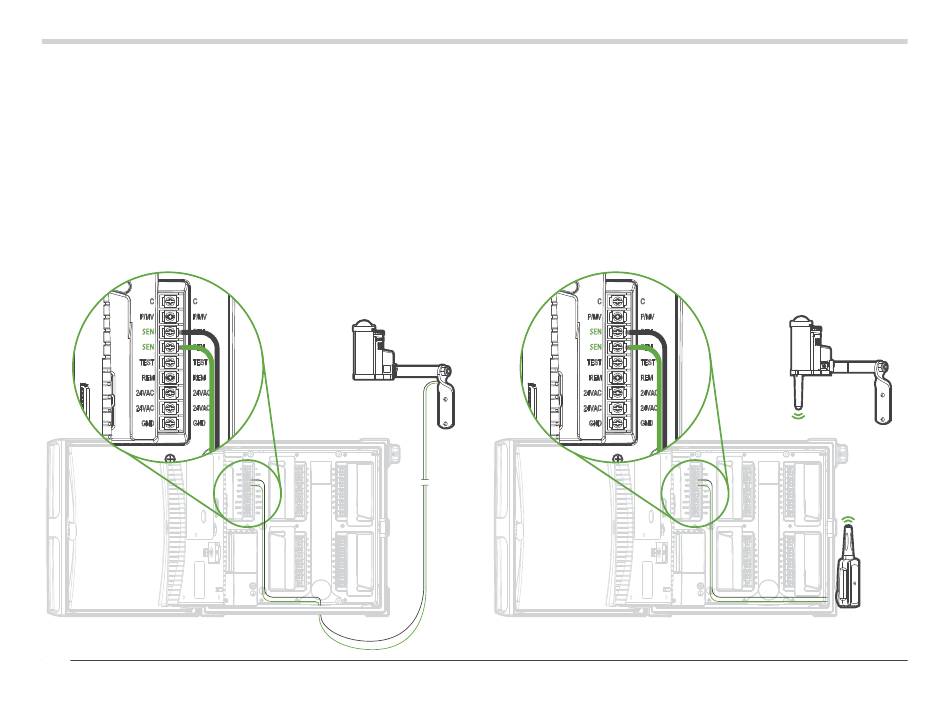

Verkabelung von System und Steuergerät

ICC2 mit kabelgebundenem Solar Sync

Kompatibles System: SOLAR-SYNC-SEN
Das Steuergerät ICC2 verfügt über eine integrierte Solar-
Sync-Steuerung, daher muss lediglich der Sensor an die
Sensorklemmen im Steuergerät angeschlossen werden.
Befestigen Sie den Sensor mit der mitgelieferten Hardware.
ICC2
12

ICC2 mit kabellosem Solar Sync

Kompatibles System: WSS-SEN
Das Steuergerät ICC2 verfügt über eine integrierte Solar-
Sync-Steuerung, daher muss lediglich der Empfänger an
die Sensorklemmen im Steuergerät angeschlossen werden.
Befestigen Sie den Empfänger in der vorgestanzten
ausbrechbaren Durchführung im Gehäuse des Steuergeräts
oder befestigen Sie den Empfänger und den Sensor mit der
beigefügten Wandklemme und Hardware an der Wand.
ICC2
