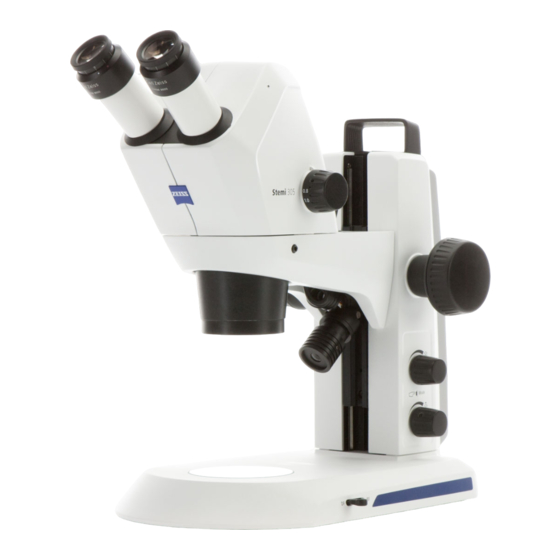

Stereo microscope with integrated camera
Vorschau ausblenden
Andere Handbücher für Stemi 305 cam:
- Gebrauchsanweisung (134 Seiten) ,
- Bedienungsanleitung (30 Seiten) ,
- Betriebsanleitung (44 Seiten)
Verwandte Anleitungen für Zeiss Stemi 305 cam
Inhaltszusammenfassung für Zeiss Stemi 305 cam

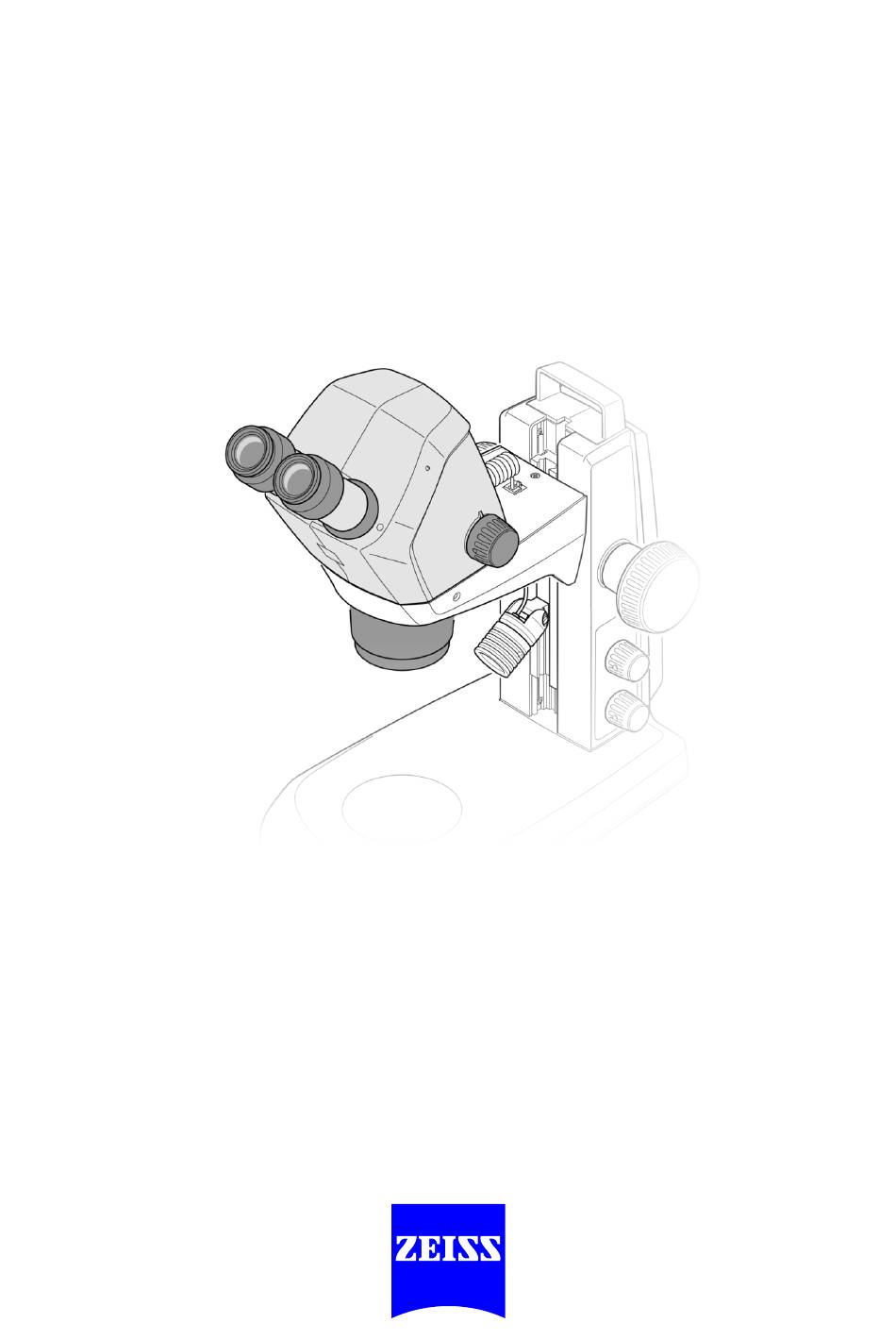

- Seite 1 Stereo microscope Stemi 305 cam with integrated camera Operating manual Bedienungsanleitung Mode d'emploi Instrucciones de manejo Istruzioni per l'uso Manual de instruções 操作手册 取扱説明書...
- Seite 2 Copyright Stereo microscope Stemi 305 cam Knowledge of this manual is required for the operation of the instrument. Would you therefore please make yourself familiar with the contents of this manual and pay special attention to hints concerning safe operation of the instrument.
- Seite 33 Hinweise zur Gerätesicherheit ..................3 Garantiehinweise ......................7 BESCHREIBUNG ......................8 Bestimmungsgemäße Verwendung ................. 8 Mikroskopsystem ......................8 Schnittstellen am Mikroskopkörper Stemi 305 cam............9 Systemübersicht ......................10 Technische Daten ......................12 AUFBAU ........................16 Allgemeine Hinweise ....................16 Stereomikroskop an das Netz anschließen ..............16 Stereomikroskop einschalten oder ausschalten ..............
-
Seite 34: Einleitung
Stemi 305 cam EINLEITUNG Allgemeine Hinweise Das Stereomikroskop Stemi 305 cam wurde entsprechend der Norm DIN EN 61010-1 (IEC 61010-1), IEC 61010-2-101 "Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte", konstruiert, gefertigt und geprüft. Das verwendete Netzteil entspricht DIN EN 60950-1 (IEC 60950-1) "Sicherheit in der Informations- technik". -
Seite 35: Hinweise Zur Gerätesicherheit
Lichtleiterausgang der Kaltlichtquelle geblickt werden. Es besteht ansonsten Blend- und Erblindungsgefahr. Der Stemi 305 cam Körper mit Wi-Fi darf nur verwendet werden, wenn für diesen eine Funk- zulassung für Ihre Region vorhanden ist. Weitere Informationen zu den Funkzulassungen finden Sie in der Anlage zur Bedienungsanleitung. - Seite 36 Stereomikroskop Hinweise zur Gerätesicherheit Stemi 305 cam Die visualisierten Bilder vom Stemi 305 cam Körper mit Wi-Fi dürfen nur für Ausbildung und Forschung verwendet werden. Eine direkte Generierung diagnostischer Ergebnisse aus diesen Bildern ist nicht vorgesehen. Decken Sie die offene Lichtleiteraufnahme oder den Lichtleiterausgang niemals ab. Es besteht...
- Seite 37 Der Stemi 305 cam Körper mit Wi-Fi darf nur verwendet werden, wenn für diesen eine Funkzulassung für Ihre Region vorhanden ist. Wenden Sie sich an Ihre ZEISS-Vertretung. Um das WLAN beim Einsatz des Stemi 305 cam vor dem Zugriff Unbefugter zu schützen, wird empfohlen, das Standardpasswort über die WLAN-Konfigurationswebseite zu verändern. Bei der Auswahl des neuen WLAN-Passworts sollte darauf geachtet werden, dass das Passwort Buchstaben und Zahlen enthält und möglichst lang ist.
-
Seite 38: Bild 1 Warn- Und Hinweisschilder Am Stemi 305 Cam
ZEISS EINLEITUNG Stereomikroskop Hinweise zur Gerätesicherheit Stemi 305 cam Bild 1 Warn- und Hinweisschilder am Stemi 305 cam LED-Austrittsöffnung Durchlichtbeleuchtungen LED-Austrittsöffnung Spot-Leuchte K LED LED-Austrittsöffnung Ringleuchte K LED, segmentierbar LED-Austrittsöffnung Doppelspot-Leuchte K LED Bild 2 Warnschilder und Austrittsöffnungen für LED Strahlung... -
Seite 39: Garantiehinweise
Reparaturarbeiten an den Mikroskopen ausgeführt werden. Reparaturen sind nur dem ZEISS- Kundendienst oder durch diesen speziell autorisierten Personen gestattet. Sollten Störungen am Gerät auftreten, wenden Sie sich bitte zuerst an den Carl Zeiss Mikroskopie-Service bzw. an die für Sie zuständige ZEISS-Vertretung im Ausland. -
Seite 40: Beschreibung
Außerdem kommt es in biologischen und medizinischen Laboren und in der industriellen Fertigung und Qualitätssicherung zum Einsatz. Stemi 305 cam ist für Applikationen in der Biologie und in der Medizin zur Untersuchung von Blut und/oder Gewebeproben aus dem menschlichen Körper vorgesehen. Anwendungen im Bereich der diagnostischen Medizin sind ausdrücklich ausgeschlossen, ausgenommen ist der Bereich der... -
Seite 41: Schnittstellen Am Mikroskopkörper Stemi 305 Cam
Stereomikroskop BESCHREIBUNG ZEISS Stemi 305 cam Schnittstellen am Mikroskopkörper Stemi 305 cam Die hier dargestellte Mikroskopausrüstung ist ein Beispiel und kann von den jeweils vorhandenen abweichen! Schnittstellen am Mikroskopkörper Stemi 305 cam RJ-12-Buchse: Zur Stromversorgung der integrierten Kamera und der integrierten... -
Seite 42: Systemübersicht
ZEISS BESCHREIBUNG Stereomikroskop Systemübersicht Stemi 305 cam Systemübersicht 435063-9044-008 03/2015... - Seite 43 Stereomikroskop BESCHREIBUNG ZEISS Stemi 305 cam Systemübersicht 03/2015 435063-9044-008...
-
Seite 44: Technische Daten
Technische Daten Stemi 305 cam im Stativ K EDU Masse Abmessungen Stemi 305 cam im Stativ K EDU ......4,6 kg Stemi 305 cam im Stativ K LAB Masse Abmessungen Stemi 305 cam im Stativ K LAB ......6,2 kg... -
Seite 45: Umgebungsbedingungen
Stereomikroskop BESCHREIBUNG ZEISS Stemi 305 cam Technische Daten Umgebungsbedingungen Lagerung (in Verpackung) Zulässige Umgebungstemperatur ................+10 °C bis +40 °C Zulässige relative Luftfeuchtigkeit ........maximal 75 % bei +35 °C (nicht kondensierend) Transport (in Verpackung) Zulässige Umgebungstemperatur ................-40 °C bis +70 °C Betrieb Zulässige Umgebungstemperatur ................ - Seite 46 Das Umschalten zwischen den verschiedenen Mikroskop-Live-Bildern kann auf einfache und bequeme Art vorgenommen werden. Der Stemi 305 cam Körper ist zertifiziert für den Verkauf in folgende Länder: EU, USA, Japan, China. Die Zertifizierung weiterer Länder ist in Vorbereitung. Im Zweifelsfall ist die zuständige ZEISS-Vertretung zu kontaktieren.
- Seite 47 Stereomikroskop BESCHREIBUNG ZEISS Stemi 305 cam Technische Daten Optische Risikogruppeneinstufung nach DIN EN 62471:2009 Gesamtgerät ..............LED-Risikogruppe 2 nach DIN EN 62471:2009 Integrierte Vertikalbeleuchtung ......... LED-Risikogruppe 2 nach DIN EN 62471:2009 Spot-Leuchte K LED (Auflicht) ..........LED-Risikogruppe 2 nach DIN EN 62471:2009 Doppelspot-Leuchte K LED (Auflicht) .........
-
Seite 48: Aufbau
Allgemeine Hinweise Vor Aufbau und Inbetriebnahme sind unbedingt die Hinweise zur Gerätesicherheit sorgfältig durchzulesen (siehe Abschnitt 1.2, Seite 3). Das Stemi 305 cam mit dem notwendigen Werkzeug sowie optionalem Zubehör wird handelsüblich in mehreren Verpackungen ausgeliefert. • Alle Einheiten aus der Verpackung entnehmen und auf Vollständigkeit gemäß Lieferschein prüfen. -
Seite 49: Bedienung Der Integrierten Kamera Mit Wi-Fi
Die Grundeinstellung des Mikroskops und der Beleuchtungen wurde vorab gemäß Kapitel 4 der BA Stemi 305 durchgeführt. Ein Apple iPad (separat zu erwerben im Elektronikhandel) liegt vor und ist eingeschaltet. Die Zeiss App Labscope oder Matscope wurden aus dem Apple Appstore heruntergeladen und auf dem iPad installiert. Systemvoraussetzungen: −... -
Seite 50: Modus "Wlan Access-Point" (Werkseinstellung)
Wahlweise kann auch der Modus "Verbindung mit vorhandenem WLAN" zur Steuerung der Kamera verwendet werden. Der Stemi 305 cam Körper mit Wi-Fi darf nur verwendet werden, wenn für diesen eine Funk- zulassung für Ihre Region vorhanden ist. Wenden Sie sich an Ihre ZEISS-Vertretung. -
Seite 51: Modus "Verbindung Mit Vorhandenem Wlan
App Labscope / Matscope alle verbundenen Mikroskope gleichzeitig angezeigt. Man kann auf diese Weise einfach zwischen den Mikroskopen wechseln. Bei Verwendung des WLAN eines der Stemi 305 cam lassen sich etwa 3 Mikroskope und 3 iPads miteinander verbinden, ohne dass es zu Verzögerungen des Live-Streams kommt. -
Seite 52: Bild 9 Safari-Browser Des Ipad - Auswahl Des Wlan-Modus
• Safari-Browser und Konfigurationsseite schließen. Falls kein iPad vorhanden ist, kann – sofern sich das Stemi 305 cam im Modus "WLAN Access-Point" befindet – alternativ folgendermaßen verfahren werden: • PC mit dem WLAN des Stemi 305 cam verbinden und einen verfügbaren Browser auf dem PC öffnen. -
Seite 53: Reset-Funktion
Geräterückseite (siehe auch Abschnitt 4.1, Seite 17). Um die Wi-Fi-Kamera zurückzusetzen, ist wie folgt verfahren: • Das Stemi 305 cam aus- und wieder einschalten. • Warten, bis die Initialisierung der Kamera beendet ist. • Den Reset-Knopf (Bild 10/1) mit Hilfe einer aufgebogenen Büroklammer für mind. 10 Sekunden gedrückt halten. -
Seite 54: Pflege, Wartung Und Service
ZEISS PFLEGE, WARTUNG UND SERVICE Stereomikroskop Pflege Stemi 305 cam PFLEGE, WARTUNG UND SERVICE Pflege Die Pflege der Geräte beschränkt sich auf die nachstehend aufgeführten Arbeiten: Die Geräte sind mit keinen besonderen Vorrichtungen zum Schutz vor ätzenden, potentiell infektiösen, toxischen, radioaktiven oder sonstigen die Gesundheit beeinträchtigenden Proben ausgestattet. -
Seite 55: Wartung
Damit Ihr Mikroskop auch über einen längeren Zeitraum optimal eingestellt ist und fehlerfrei funktioniert, empfehlen wir Ihnen, einen Service-/Wartungsvertrag mit ZEISS abzuschließen. Bei Nachbestellungen oder im Servicefall wenden Sie sich bitte an die für Sie zuständige ZEISS-Vertretung. Produktentsorgung Das Produkt wurde in Übereinstimmung mit den geltenden Vorschriften und Richtlinien des Umweltrechts der Europäischen Union entwickelt, geprüft und gefertigt. -
Seite 56: Anhang
ZEISS ANHANG Stereomikroskop Abkürzungsverzeichnis Stemi 305 cam ANHANG Abkürzungsverzeichnis Kaltlicht (Cold Light) Deutsche Industrienorm Europäische Norm International Electrotechnical Commission Internal Protection (Schutzart durch das Gehäuse) In-vitro Diagnostika Leuchtdiode (Light Emitting Diode) Schwarz / weiß Ultraviolett 435063-9044-008 03/2015... -
Seite 57: Fehlersuche
WLAN" ("add to existing WLAN") Ziffern, Bindestrichen und Unter- nicht mit vorhandenem WLAN strichen (letters, numbers, hyphens Netzwerk verbinden. and underscores) besteht, z. B.: "TP-Link_02_4G". Beim Auftreten anderer Fehler oder Rückfragen zur Fehlerbehebung wenden Sie sich bitte an Ihre ZEISS- Vertretung. 03/2015 435063-9044-008... -
Seite 58: Abbildungsverzeichnis
ANHANG Stereomikroskop Abbildungsverzeichnis Stemi 305 cam Abbildungsverzeichnis Bild 1 Warn- und Hinweisschilder am Stemi 305 cam ..............6 Bild 2 Warnschilder und Austrittsöffnungen für LED Strahlung ............6 Bild 3 Mikroskopsystem Stemi 305 cam ..................8 Bild 4 Schnittstellen am Stemi 305 cam Körper ................9 Bild 5 Stereomikroskop anschließen .................... - Seite 59 Stereomikroskop ANHANG ZEISS Stemi 305 cam Stichwortverzeichnis Stichwortverzeichnis Abbildungsverzeichnis ........26 Masse ............12 Abkürzungsverzeichnis........24 Mikroskopsystem ..........8 Abmessungen ..........12 Anhang ............24 Anschließen ........... 16 Pflege ............22 Aufbau ............16 Produktentsorgung........23 Ausschalten ........... 16 Austrittsöffnungen für LED Strahlung ....6 Reset ............
