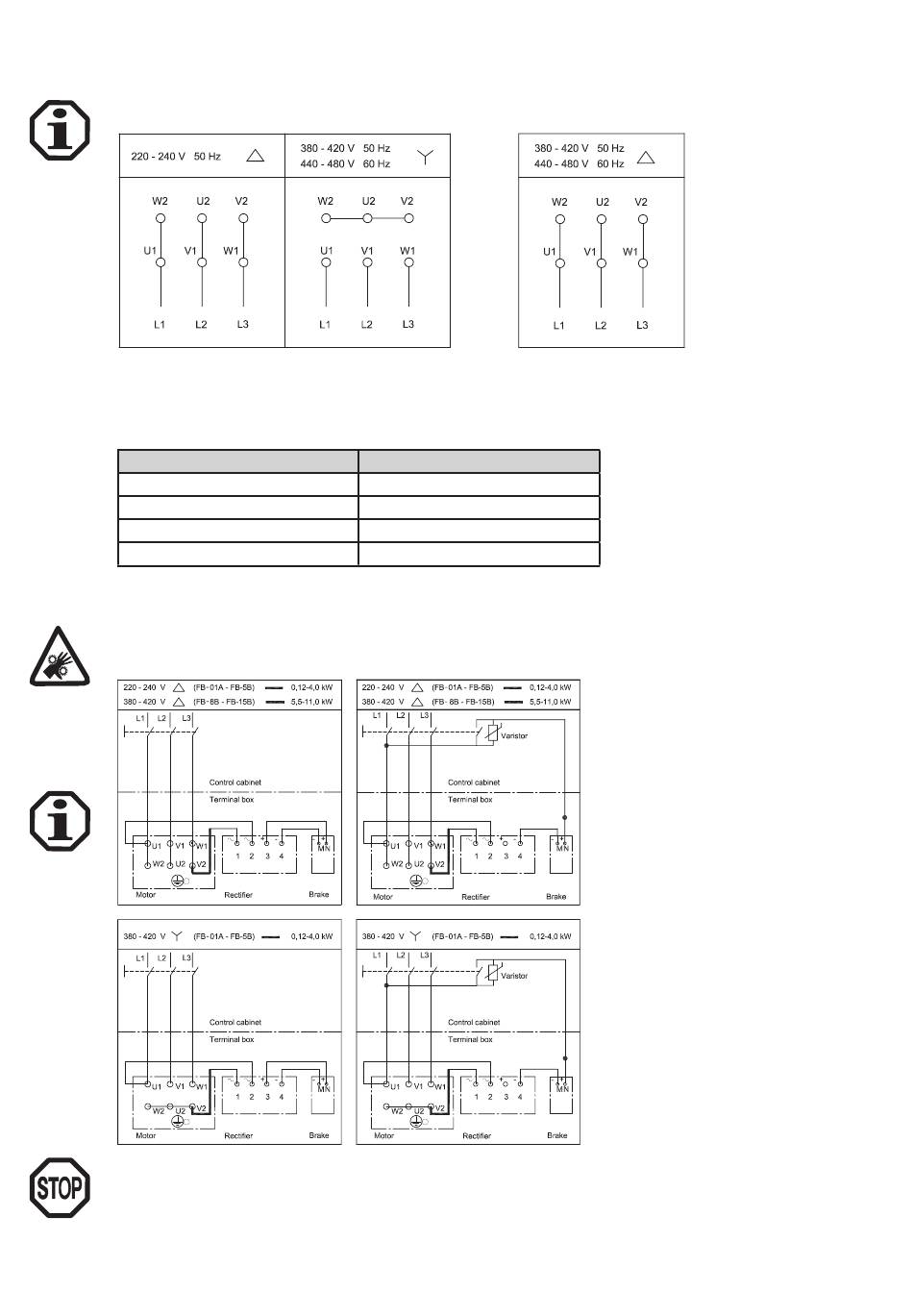

Im Klemmkasten be ndet sich ein Schaltbild. Die Motoren können am Klemmbrett je nach Anschlussspannung
wie folgt geschaltet werden:
Für die angegebenen Spannungen gilt der Bemessungsspannungsbereich nach EN 60 034-1
mit ± 5 % Spannungs- oder ± 2 % Frequenzabweichung.
Für die Gewindebolzen des Klemmbrettes gelten folgende Anzugsmomente:
Bolzengewinde:
6.7 Bremsmotoren
Der Anschluss der Bremsmotoren erfolgt gemäß folgenden Schaltbildern:
Standard Bremse
Die Bremssteuerspannung ist auf dem Leistungsschild vermerkt.
Wird die Halteposition der Applikation bei der Inbetriebnahme nicht erreicht, hat dies ggf. nichts mit
dem Bremsmoment zu tun.
Zulässiges Anzugsmoment in Nm
M4
M5
M6
M8
Schnellwirkende Bremse
1,2
2,5
4,0
7,5
11
