Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.

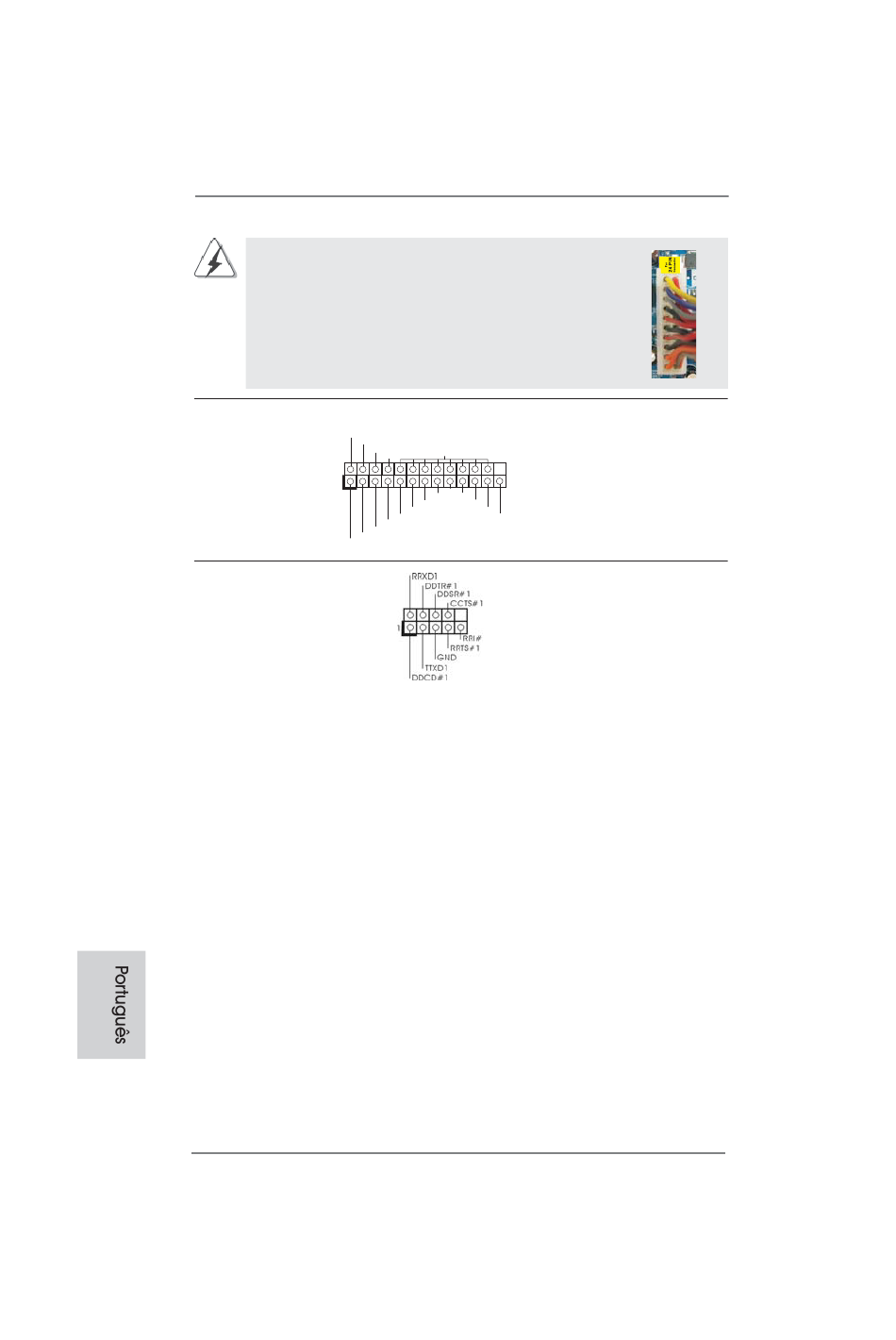

Conector de Porta de Impressão
(LPT1 de 25 pinos)
(veja a folha 2 ou 3, No. 1)
Conector da porta COM
(COM1 de 9 pinos)
(veja a folha 2 ou 3, No. 2)
98
ASRock AD2700-ITX / AD2500-ITX Motherboard
Instalação da Fonte de alimentação ATX de 20 Pinos
AFD#
ERROR#
PINIT#
GND
SLIN#
1
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
STB#
12
1
Esta é uma interface para um
cabo de porta de impressão
que permite uma ligação prática
para dispositivos de impressão.
Este conector é usado para
suportar um módulo de porta
COM.
24
13
