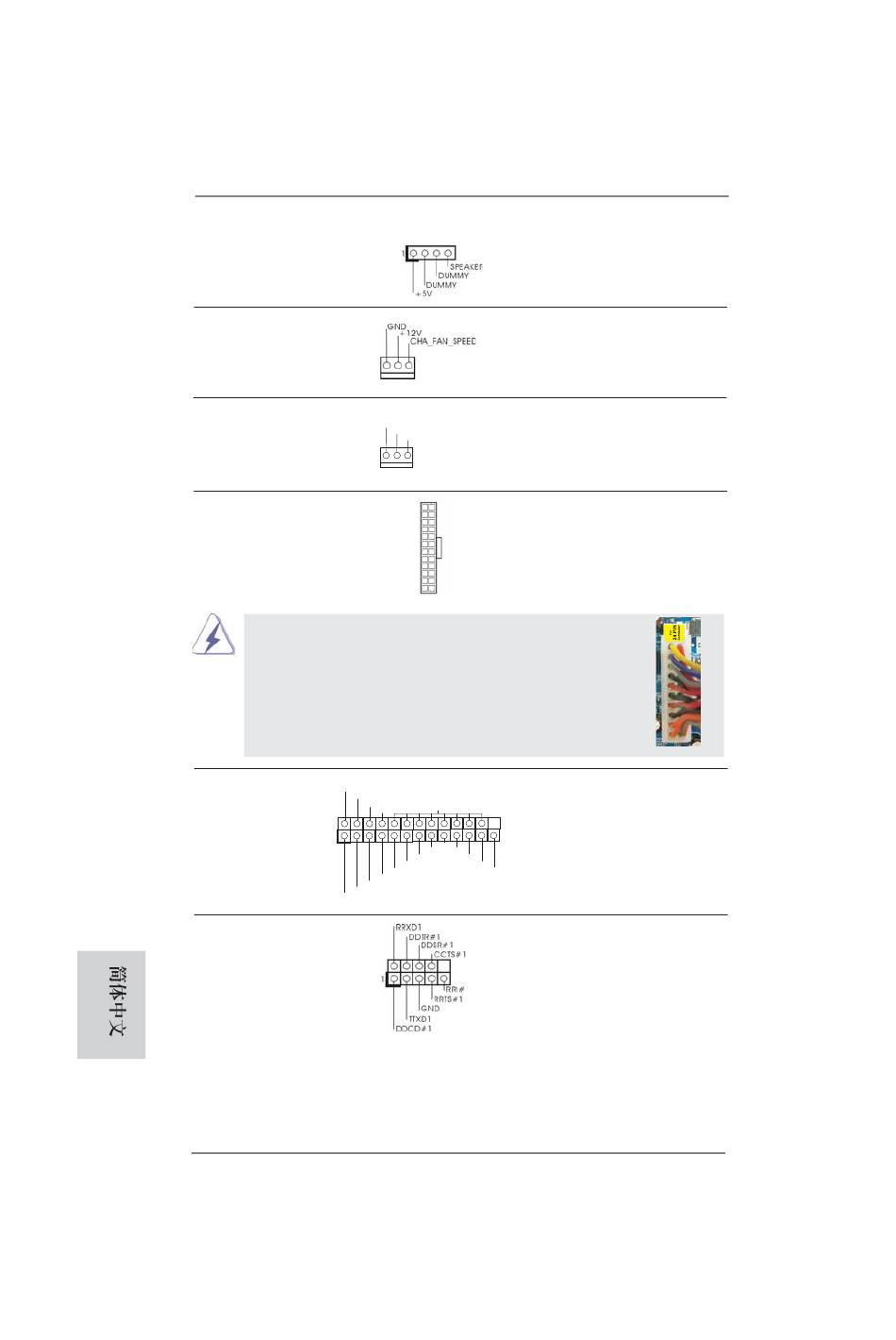

機箱喇叭接頭
(4 針 SPEAKER1)
( 見第 2 或 3 頁第 14 項 )
機箱風扇接頭
(3 針 CHA_FAN1)
( 見第 2 或 3 頁第 5 項 )
CPU 風扇接頭
(3 針 CPU_FAN1)
( 見第 2 或 3 頁第 3 項 )
ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 或 3 頁第 7 項 )
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
打印機端口接針
(25 針 LPT1)
( 見第 2 或 3 頁第 1 項 )
串行接口連接器
(9 針 COM1)
( 見第 2 或 3 頁第 2 項 )
142
ASRock AD2700-ITX / AD2500-ITX Motherboard
GND
+12V
CPU_FAN_SPEED
12
24
1
13
20-Pin ATX 電源安裝說明
AFD#
ERROR#
PINIT#
GND
SLIN#
1
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
STB#
請將機箱喇叭連接到這個接
頭。
請將風扇連接線接到這個
接頭，並讓黑線與接地的針腳
相接。
請將 CPU 風扇連接線接到這個
接頭，並讓黑線與接地的針腳
相接。
請將 ATX 電源供應器連接到這
個接頭。
12
1
這是一個連接打印機端口的
接口，方便您連接打印機設
備。
這個 COM1 端口支持一個串行
接口的外設。
24
13
