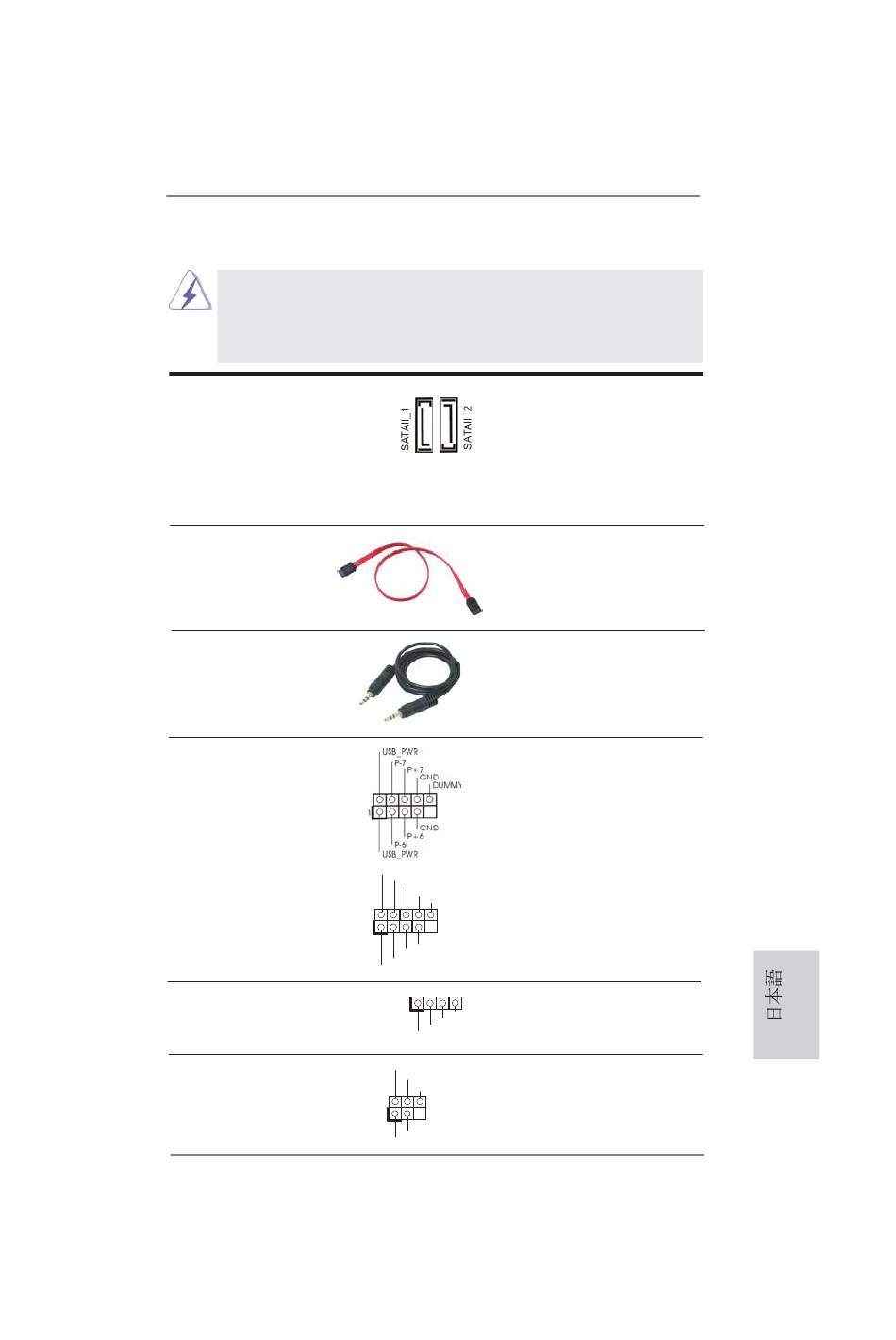

1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATAII コネクタ
SATAII_1: ページ２や 3, アイテム 16 を参照
SATAII_2: ページ２や 3, アイテム 8 を参照
シリアル ATA（SATA）
データケーブル（オプション）
3.5mm オーディオケーブル
（オプション）
USB 2.0 ヘッダ
(9 ピン USB6_7)
ページ２や 3, アイテム 15 を参照
(9 ピン USB8_9)
ページ２や 3, アイテム 9 を参照
コンシューマー赤外線モジュールヘッダー
(4 ピン CIR1)
ページ２や 3, アイテム 12 を参照
赤外線モジュールコネクタ
(5 ピン IR1)
ページ２や 3, アイテム 10 を参照
ASRock AD2700-ITX / AD2500-ITX Motherboard
これら 2 本のシリアル ATAII
(SATAII）コネクタは内蔵スト
レーデバイスに使用する SATA
データケーブルに対応していま
す。現在の SATAII インタフェー
スの最大データ転送速度は
3.0 Gb/s です。
SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII
ハードディスク、または SATAII
コネクタに接続できます。
3.5mm オーディオケーブルのいずれか
の端を MP3 プレーヤーや携帯電話、
または PC のラインインポートなどの、
ポータブルオーディオデバイスに接続
できます。
I/O パネルには、デフォルト
の USB 2.0 ポート以外に、この
マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
このヘッダーは、リモコン受光部
1
の接続に使用することができます。
GND
IRTX
IRRX
ATX+5VSB
このコネクタは赤外線の無線送受信
IRTX
+5VSB
モジュールに対応します。
DUMMY
1
GND
IRRX
129
