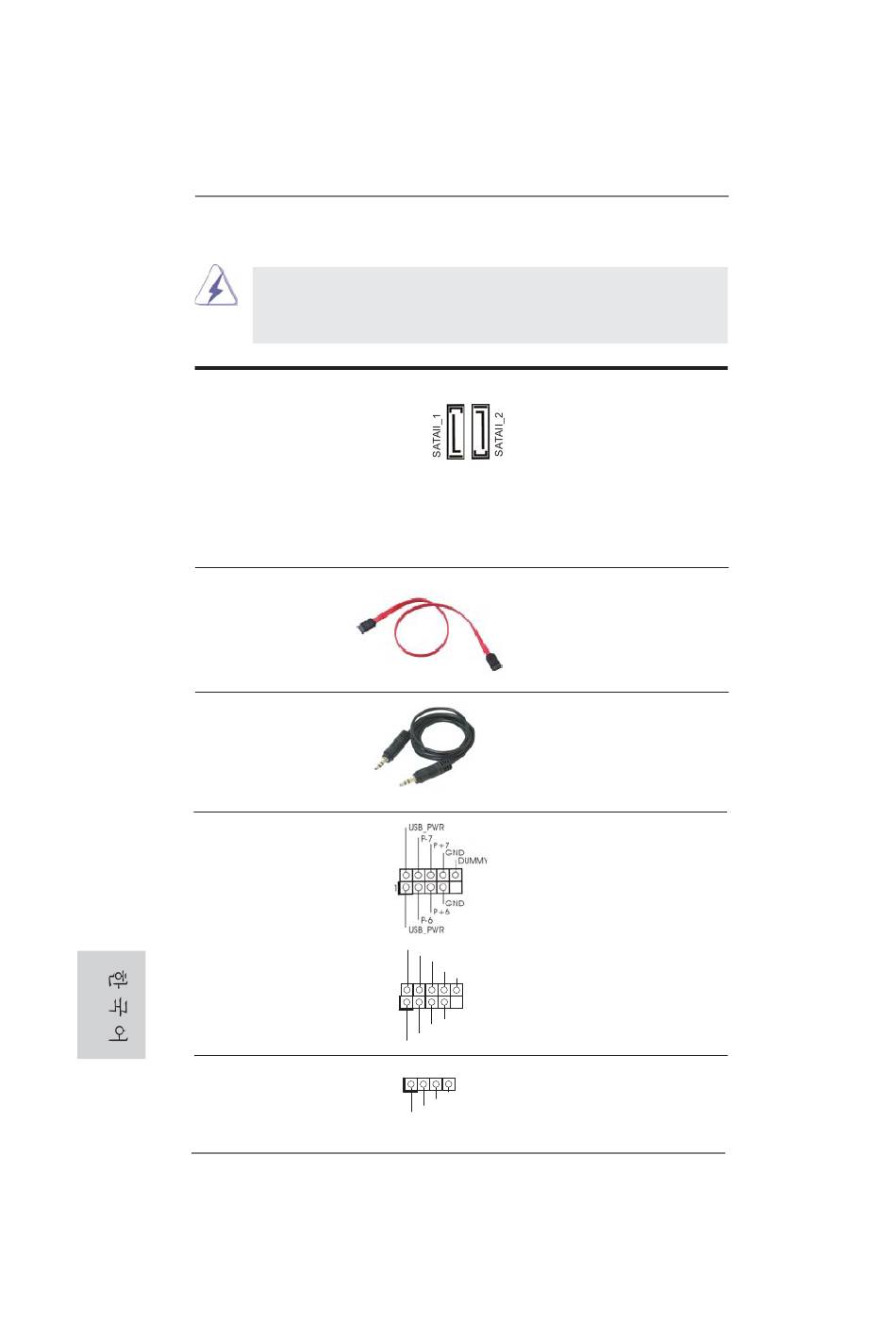

1.4 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !
콘넥터
시리얼 ATAII 커넥터
(SATAII_1: 2 또는 3 페이지 , 16 번 항목 참조 )
(SATAII_2: 2 또는 3 페이지 , 8 번 항목 참조 )
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
3.5mm 오디오 케이블
( 선택 사양 )
USB 2.0 헤더
(9 핀 USB6_7)
(2 또는 3 페이지 , 15 번 항목 참조 )
(9 핀 USB8_9)
(2 또는 3 페이지 , 9 번 항목 참조 )
소비자용 적외선 모듈 헤더
(4 핀 CIR1)
(2 또는 3 페이지 , 12 번 항목 참조 )
118
ASRock AD2700-ITX / AD2500-ITX Motherboard
그림
2 개의 시리얼 ATAII
(SATA) 커넥터는 내부 저장 장
치용 SATA 데이터 케이블을
지원합니다 . 커넥터가 내부
기억 장치용 SATA 케이블을
지원합니다 . 현재의 SATAII
인터페이스는 최고 3.0 Gb/s 의
데이터 전송 속도를
지원합니다 .
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA /
SATAII 하드 디스크
혹은 SATAII 커넥터
에 연결합니다 .
3.5 mm 오디오 케이블의 어느 한
쪽을 MP3 플레이어와 휴대전화
와 같은 이동식 오디오 장치 또
는 PC 의 라인 입력 포트에 연결
할 수 있습니다 .
본 머더보드에는 I/O 패널에 있
는 의 기본 USB 2.0 포트
외에도 USB 2.0 헤더가 2 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
이 헤더는 리모콘 수신기
1
연결하는 데 사용될
GND
IRTX
IRRX
수 있습니다 .
ATX+5VSB
설명
