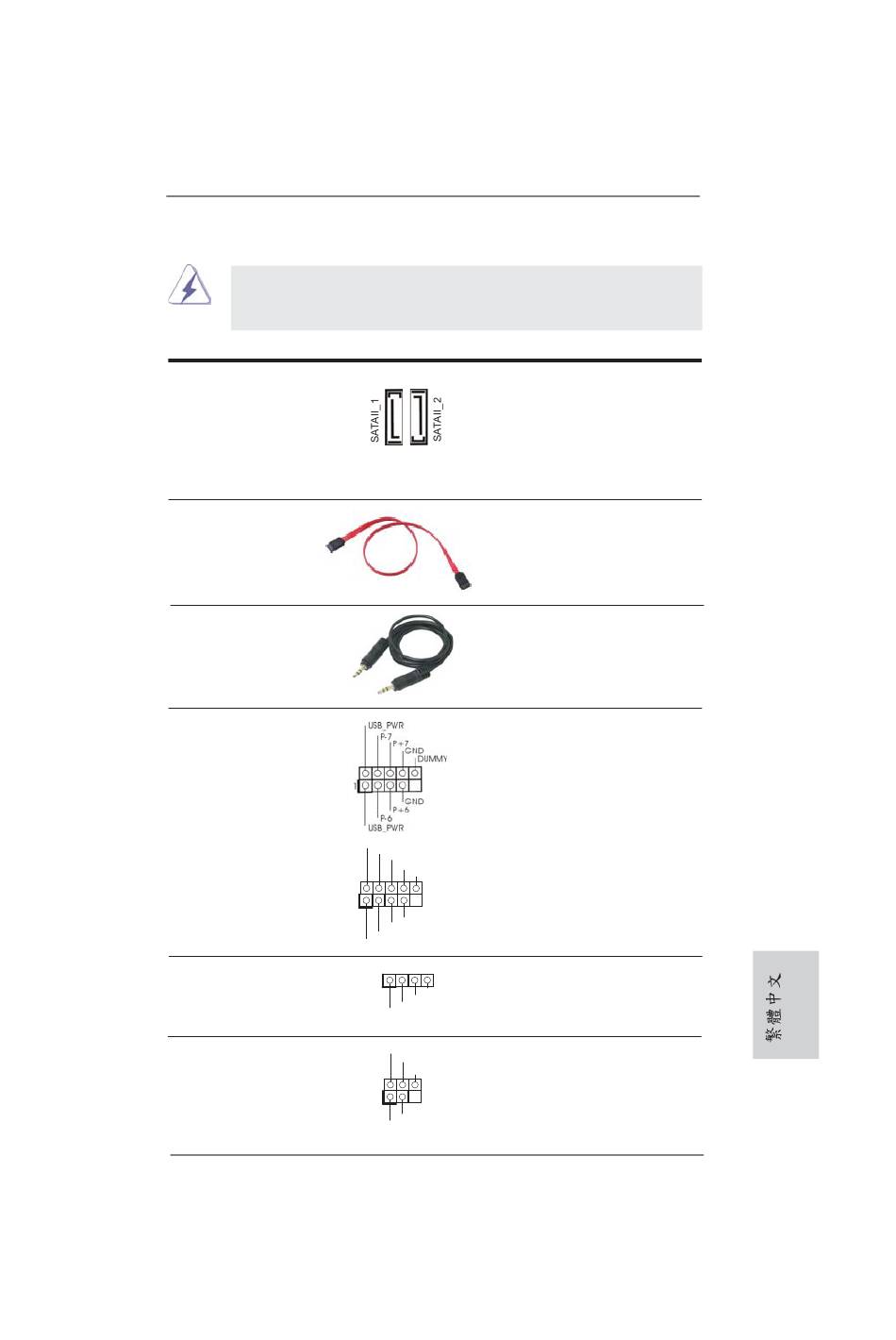

1.4 接頭
此類接頭是不用跳線帽連接的,請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭
Serial ATAII 接口
(SATAII_1: 見第 2 或 3 頁第 16 項 )
(SATAII_2: 見第 2 或 3 頁第 8 項 )
Serial ATA (SATA)
數據線
( 選配 )
3.5mm 音訊線
( 選配 )
USB 2.0 擴充接頭
(9 針 USB6_7)
( 見第 2 或 3 頁第 15 項 )
(9 針 USB8_9)
( 見第 2 或 3 頁第 9 項 )
消費性紅外線模組插座
(4 針 CIR1)
( 見第 2 或 3 頁第 12 項 )
紅外線模組接頭
(5 針 IR1)
( 見第 2 或 3 頁第 10 項 )
ASRock AD2700-ITX / AD2500-ITX Motherboard
圖示
這裡有兩組 Serial ATAII
(SATAII) 接口支援 SATA 數據
線作為內部儲存設置。
目前 SATAII 界面理論上
可提供高達 3.0Gb/s 的數據
傳輸速率。
SATA 數據線的任意一端均可
連接 SATA/SATAII 硬碟或者
主機板上的 SATAII 接口。
您可選擇 3.5mm 音訊線的任一端
接至攜帶式音訊裝置,例如 MP3
播放機及行動電話,或 PC 的線
路輸入 (Line-in) 連接埠。
除了位於 I/O 面板的
USB 2.0 接口之外,這款
主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
此插座可用於連接遙控器。
1
GND
IRTX
IRRX
ATX+5VSB
這個接頭支援一個選配的模
IRTX
+5VSB
組 , 可用來無線傳輸和接收紅
DUMMY
外線。
1
GND
IRRX
說明
151
